В этой статье мы рассмотрим Nissan Teana второго поколения (J32), выпускавшийся с 2008 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Nissan Teana 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Teana 2009-2014

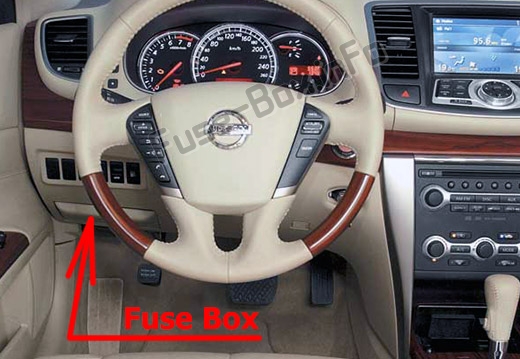

Расположение блока предохранителей
Блок предохранителей расположен слева под рулевым колесом, за отделением для хранения.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 15 | Переключатель подогрева передних сидений (водительская сторона) Переключатель подогрева передних сидений (пассажирская сторона) |
| 2 | 10 | Блок диагностики подушки безопасности |
| 3 | 10 | Переключатель тормозов ASCD Переключатель стоп-сигналов Мотор регулировки дальности света фары LH Мотор регулировки дальности света фары RH Электромагнитный клапан управления опорами двигателя Разъем для связи с данными Дисплей кондиционера Датчик угла поворота руля Усилитель автоматического кондиционера. Блок управления рулевым управлением Блок управления кондиционером BCM Ионизатор Переключатель подогрева передних сидений (водительская сторона) Переключатель подогрева передних сидений (пассажирская сторона) Переключатель вентиляции передних сидений (водительская сторона) Переключатель вентиляции передних сидений (пассажирская сторона) Датчик газа Блок управления автоматической регулировкой уровня Задний солнцезащитный экран Блок управления вентиляцией переднего сиденья (пассажирская сторона) Блок управления вентиляцией переднего сиденья (водительская сторона) Блок управления вентиляцией заднего сиденья LH Переключатель подогрева задних сидений LH Переключатель вентиляции заднего сиденья LH Блок управления вентиляцией заднего сиденья RH Переключатель вентиляции заднего сиденья RH |
| 4 | 10 | Комбинационный прибор Блок управления AV Реле заднего хода Переключатель положения парковки / нейтрали |
| 5 | 10 | Реле открывания люка для топлива |
| 6 | 10 | Звуковой сигнал предупреждения интеллектуального ключа Разъем для связи с данными Усилитель автоматического кондиционера Слот для ключа |
| 7 | 10 | BCM Переключатель стоп-сигналов |
| 8 | — | Не используется |
| 9 | 10 | Слот для ключа Кнопка зажигания |
| 10 | 10 | BCM Переключатель памяти сидений |
| 11 | 10 | TCM Комбинационный прибор |
| 12 | — | Запасной предохранитель |
| 13 | — | Запасной предохранитель |
| 14 | — | Не используется |
| 15 | 10 | Омыватель зеркала двери (водительская сторона) Омыватель зеркала двери (пассажирская сторона) Усилитель автоматического кондиционера. |
| 16 | — | Не используется |
| 17 | 20 | Конденсер |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 15 | Розетка для сигаретного прикуривателя |
| 21 | 10 | Аудиоблок Дисплейный блок Усилитель автоматического кондиционера. BCM Многофункциональный переключатель Аудио-дисплейный блок Блок управления AV DVD-плеер Усилитель Bose. Блок управления камерой Блок управления навигацией Задний контрольный переключатель Переключатель дистанционного управления зеркалом двери |
| 22 | 15 | Розетка питания |
| 23 | 15 | Реле вентилятора |
| 24 | 15 | Реле вентилятора |
| 25 | — | Запасной предохранитель |
| 26 | — | Не используется |
| Реле | ||
| R1 | Реле зажигания | |
| R2 | Реле заднего стеклоочистителя | |
| R3 | Реле аксессуаров | |
| R4 | Реле вентилятора |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (с левой стороны).
1) Блок предохранителей 1 (IPDM E/R)
2) Блок предохранителей 2
3) Предохранители на аккумуляторе
Схема блока предохранителей №1 (IPDM E/R)
Назначение предохранителей в блоке предохранителей моторного отсека 1 (IPDM E/R)
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 15 | Реле топливного насоса Датчик уровня топлива и топливный насос Конденсер |
| 2 | 10 | Реле вентилятора охлаждения-2 Реле вентилятора охлаждения-3 Переключатель положения парковки/нейтрали |
| 3 | 10 | Датчик скорости вторичного вала TCM TCM Датчик скорости первичного вала |
| 4 | 10 | Форсунка No.1 Форсунка No.2 Форсунка No.3 Форсунка No.4 Форсунка No.5 Форсунка No.6 ECM |
| 5 | 10 | Датчик поперечного ускорения Актуатор ABS и электронный блок (блок управления) |
| 6 | 15 | Датчик соотношения воздух-топливо (A/F) 1 (ряд 1) Датчик соотношения воздух-топливо (A/F) 1 (ряд 2) H02S2 (ряды 1, 2) |
| 7 | 10 | Насос омывателя |
| 8 | 10 | Реле блокировки руля Блок блокировки руля |
| 9 | 10 | Реле кондиционера Компрессор |
| 10 | 15 | Электромагнитный клапан управления VIAS 1 Электромагнитный клапан управления VIAS 2 Электромагнитный клапан управления фазой впуска (ряд 1) Электромагнитный клапан управления фазой впуска (ряд 1) Конденсер Катушка зажигания No.1 (с силовым транзистором) Катушка зажигания No.2 (с силовым транзистором) Катушка зажигания No.3 (с силовым транзистором) Катушка зажигания No.4 (с силовым транзистором) Катушка зажигания No.5 (с силовым транзистором) Катушка зажигания No.6 (с силовым транзистором) ECM Датчик массового расхода воздуха Электромагнитный клапан контроля объема продувки адсорбера |
| 11 | 15 | Реле мотора управления дросселем ECM |
| 12 | 10 | Мотор регулировки дальности света фары LH Мотор регулировки дальности света фары RH Передняя комбинационная лампа LH — Габаритный свет Передняя комбинационная лампа RH — Габаритный свет |
| 13 | 10 | Задняя комбинационная лампа RH — Фонарь освещения номерного знака Задняя комбинационная лампа LH — Фонарь освещения номерного знака Задний переключатель солнцезащитного экрана (задний) Задний контрольный переключатель Переключатель подогрева задних сидений LH Переключатель вентиляции заднего сиденья LH Переключатель подогрева задних сидений RH Переключатель вентиляции заднего сиденья RH Лампа номерного знака LH Лампа номерного знака RH Настроечная лампа задней ручки двери (LH) Переключатель отключения VDC Переключатель регулировки дальности света фар Лампа перчаточного ящика Дисплей кондиционера Переключатель открывания багажника Комбинационный переключатель (спиральный кабель) Переключатель аварийной сигнализации Аудиоблок Освещение устройства управления Управление кондиционером Многофункциональный переключатель Аудио-дисплейный блок Блок управления AV Переключатель подогрева передних сидений (водительская сторона) Переключатель подогрева передних сидений (пассажирская сторона) Переключатель подогрева передних сидений (водительская сторона) Переключатель подогрева передних сидений (пассажирская сторона) Переключатель вентиляции передних сидений (водительская сторона) Переключатель вентиляции передних сидений (пассажирская сторона) Задний переключатель солнцезащитного экрана (передний) DVD-плеер Блок управления автоматической регулировкой уровня Блок управления навигацией Потолочная лампа Переключатель дистанционного управления зеркалом двери Настроечная лампа передней ручки двери (пассажирская сторона) Настроечная лампа задней ручки двери (RH) |
| 14 | 10 | Верхний луч фары LH |
| 15 | 10 | Верхний луч фары RH |
| 16 | 15 | Передняя комбинационная лампа LH — Нижний луч фары (LH) |
| 17 | 15 | Передняя комбинационная лампа RH — Нижний луч фары (RH) |
| 18 | 15 | Реле переднего противотуманного света Передняя противотуманная лампа LH Передняя противотуманная лампа RH |
| 19 | — | Не используется |
| 20 | 30 | Реле переднего стеклоочистителя Реле высокого режима переднего стеклоочистителя Мотор переднего стеклоочистителя |
| Реле | ||
| R1 | Реле вентилятора охлаждения-1 | |
| R2 | Реле управления стартером |
Схема блока предохранителей №2
Назначение предохранителей в блоке предохранителей моторного отсека 2
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 40 | Мотор вентилятора охлаждения-1 |
| 2 | 40 | IPDM E/R Предохранители: 1,2,3,4 (предохранители на панели приборов) Реле зажигания Блок предохранителей |
| 3 | 40 | Реле вентилятора охлаждения-2 Реле вентилятора охлаждения-3 |
| 4 | 40 | Реле омывателя фар Насос омывателя фар |
| 5 | 15 | Блок управления вентиляцией заднего сиденья LH Блок управления вентиляцией заднего сиденья RH |
| 6 | 15 | Реле клаксона Клааксон |
| 7 | 10 | Альтернатор Реле сигнала тревоги |
| 8 | 15 | Блок управления вентиляцией переднего сиденья (водительская сторона) Блок управления вентиляцией переднего сиденья (пассажирская сторона) |
| 9 | — | Не используется |
| 10 | 15 | Усилитель Bose. |
| 11 | 15 | Усилитель Bose. |
| 12 | 15 | Аудиоблок Дисплейный блок Аудио-дисплейный блок Блок управления AV DVD-плеер Блок управления камерой Блок управления навигацией |
| 13 | 40 | BCM Предохранитель |
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| Реле | ||
| R1 | Реле клаксона | |
| R2 | Реле мотора вентилятора охлаждения |
Предохранители на аккумуляторе
| № | А | Защищаемая цепь |
|---|---|---|
| A | 250 | Стартер Альтернатор Предохранители: B, C |
| B | 100 | Блок предохранителей моторного отсека (№ 2) |
| C | 60 | Реле переднего противотуманного света Реле верхнего луча фар Реле нижнего луча фар Реле габаритных огней Предохранители: 18, 20 (блок предохранителей моторного отсека (№ 1)) |
| D | 100 | Реле вентилятора Реле заднего стеклоочистителя Предохранители: 5, 6, 7, 9, 10, 11 (предохранители на панели приборов) |
| E | 80 | Реле зажигания Предохранители: 8, 9, 10, 11 (блок предохранителей моторного отсека (№ 1)) |
