В этой статье рассматривается Nissan X-Trail третьего поколения (T32), выпускавшийся с 2013 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Nissan X-Trail 2013, 2014, 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan X-Trail 2013-2018
Расположение блока предохранителей

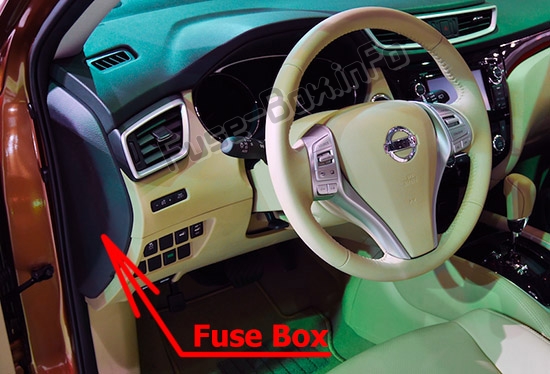

Автомобили с левым рулем
Блок предохранителей расположен на краю приборной панели (со стороны водителя), за крышкой.
Автомобили с правым рулем
Блок предохранителей расположен за бардачком.
Схема блока предохранителей
Назначение предохранителей в блоке приборной панели (J/B)
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 15 | Поворотные огни, аварийная сигнализация (Модуль управления кузовом (BCM)) |
| 2 | 5 | Блок управления 4WD |
| 3 | 20 | Центральный замок (Модуль управления кузовом (BCM)) |
| 4 | 15 | Задний дворник (Модуль управления кузовом (BCM)) |
| 5 | 20 | Центральный замок (Модуль управления кузовом (BCM)) |
| 6 | 10 | Блок управления 4WD, Диагностический разъем данных, Блок управления электро-ручным тормозом |
| 7 | 10 | Модуль управления кузовом (BCM) |
| 8 | 5 | Выключатель блокировок сцепления |
| 9 | 5 | Антенный усилитель NATS |
| 10 | 10 | Выключатель стоп-сигнала, Модуль управления кузовом (BCM) |
| 11 | 20 | Аудиосистема |
| 12 | 10 | Сабвуфер (Разъем опции 8) |
| 13 | 10 | Комбинационный прибор |
| 14 | 5 | Модуль управления кузовом (BCM), Выключатель отмены датчика, Блок управления сиреной |
| 15 | 20 | Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора |
| 16 | 20 | Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора |
| 17 | 15 | Мотор вентилятора, Усилитель A/C, Транзистор мощности (автоматический A/C) |
| 18 | 10 | Запасной |
| 19 | 20 | Прикуриватель |
| 20 | 10 | Усилитель A/C, Автоматический усилитель A/C, Выключатель положения педали тормоза, Управление A/C, Выключатель дистанционного управления зеркалами дверей, Выключатель стоп-сигнала (R9M) |
| 21 | 10 | Актуатор ABS и блок управления |
| 22 | 10 | Зеркало двери (водительская сторона), Зеркало двери (пассажирская сторона) |
| 23 | 15 | Конденсатор (электроподогрев задних окон) |
| 24 | 15 | Конденсатор (электроподогрев задних окон) |
| 25 | 20 | Реле освещения салона (Модуль управления кузовом (BCM)), Разъем опции 8 |
| 26 | 5 | Аудиосистема, Блок управления навигацией, Регулировка дальности фар |
| 27 | 15 | Вентилятор, A/C, Реле обхода перезапуска двигателя |
| 28 | 15 | Выключатель переднего подогрева сиденья ЛК, Выключатель переднего подогрева сиденья ПК |
| 29 | 10 | Преобразователь DC/DC (Реле зажигания — Предохранитель №: 54, 55, 56, 57) |
| 30 | 10 | Блок управления сонаром, Датчик угла поворота руля, Выключатель стоп-сигнала, Блок управления 4WD, Блок управления EPS, Диагностический разъем данных, Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора, Модуль управления электро-ручным тормозом, Модуль управления шасси, Автоматическое антиослепляющее внутреннее зеркало, Разъем опции (8), Комбинационный переключатель (спиральный кабель), Реле топливного обогревателя, Датчик расстояния, Передняя камера, Реле PTC-1, Реле PTC-2, Реле PTC-3, Реле зажигания (с системой Stop/Start) |
| 31 | 5 | Комбинационный прибор, Диод 1 (с системой Stop/Start) |
| 32 | 10 | Датчик диагностики подушки безопасности |
| 33 | 15 | Комбинационный переключатель, Блок управления насосом |
| Реле | ||
| R1 | Зажигание | |
| R2 | Вентилятор | |
| R3 | Электроподогрев задних окон | |
| R4 | Аксессуары |
Назначение предохранителей в блоке приборной панели (с системой Stop/Start)
| № | А | Защищаемая цепь |
|---|---|---|
| 54 | 10 | Датчик угла поворота руля |
| 55 | 10 | Диод 2 |
| 56 | 10 | Блок управления камерой кругового обзора, Датчик расстояния, Передняя камера, Аудиосистема |
| 57 | 10 | Модуль управления двигателем, Модуль управления трансмиссией, Переключатель диапазона трансмиссии, IPDM E/R (интеллектуальный модуль распределения мощности моторного отсека), Переключатель нейтрального положения, Первичный датчик скорости, Вторичный датчик скорости, Входной датчик скорости, Переключатель диапазона трансмиссии, Выключатель ламп заднего хода |
| 58 | — | Не используется |
| 59 | 10 | A/C |
| 60 | 10 | Актуатор ABS и блок управления |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | 20 | Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора |
| 64 | — | Не используется |
| Реле | ||
| R1 | Аксессуары | |
| R2 | Зажигание |
| № | А | Защищаемая цепь |
|---|---|---|
| 74 | 10 | Реле электрического масляного насоса |
| 75 | 10 | Модуль управления трансмиссией |
| 76 | — | Не используется |
Блок предохранителей расположен в моторном отсеке (слева).
Схема блока предохранителей
Двигатель QR
Двигатель MR
Двигатель R9M
Назначение предохранителей в моторном отсеке (E4)
| № | А | Защищаемая цепь |
|---|---|---|
| 41 | 15 | Реле клаксона 1 |
| 42 | 30 | R9M: Реле PTC 2 |
| 43 | 30 | R9M: Реле PTC 3 |
| 44 | 30 | R9M: Реле PTC 1 |
| 45 | 30 | Блок управления электро-ручным тормозом |
| 46 | 30 | Разъем опции 9 |
| 47 | 15 | Реле клаксона 2 |
| 48 | 30 | Блок управления электро-ручным тормозом |
| F | 50 | Блок управления ESP |
| F | 50 | R9M: Реле стеклоподъемников, Главный переключатель стеклоподъемников, Мотор люка, Мотор солнцезащитного экрана, Реле стеклоподъемников, Переключатель поясничной поддержки, Переключатель поясничной поддержки, Главный переключатель стеклоподъемников, Переключатель электрического сиденья (водительская сторона), Переключатель электрического сиденья (пассажирская сторона) |
| G | 30 | Актуатор ABS и блок управления |
| H | 50 | Блок управления ESP |
| H | 30 | R9M: Реле вентилятора охлаждения 2 |
| I | 30 | Реле мойки фар |
| I | 50 | R9M: Блок управления ESP |
| J | 30 | Блок управления автоматической задней дверью |
| J | 50 | R9M: Блок управления ESP |
| K | 40 | Актуатор ABS и блок управления |
| K | 30 | R9M: Реле вентилятора охлаждения 2 |
| L | 30 | Реле управления стартером, Блок предохранителей (J/B), Реле зажигания |
| M | 50 | Реле стеклоподъемников, Главный переключатель стеклоподъемников, Мотор люка, Мотор солнцезащитного экрана, Реле стеклоподъемников, Переключатель поясничной поддержки, Переключатель поясничной поддержки, Главный переключатель стеклоподъемников, Переключатель электрического сиденья (водительская сторона), Переключатель электрического сиденья (пассажирская сторона) |
| M | 40 | R9M: Актуатор ABS и блок управления |
| Реле | ||
| R1 | Реле клаксона |
Схема блока предохранителей
Двигатель QR
Двигатель MR
Двигатель R9M
Назначение предохранителей в моторном отсеке (F116)
| № | А | Защищаемая цепь |
|---|---|---|
| 49 | 10 | Модуль управления трансмиссией |
| 50 | 10 | Реле вентилятора охлаждения 4, Реле вентилятора охлаждения 5 |
| 51 | 10 | Реле топливного насоса высокого давления |
| 51 | 20 | R9M: Реле топливного обогревателя |
| 52 | 10 | Главное реле |
| 53 | 15 | Главное реле |
| T | 30 | Блок управления автоматической задней дверью |
| P | 40 | Реле вентилятора охлаждения 1 |
| P | 50 | R9M: Блок управления свечением |
| Q | 40 | IPDM E/R |
| R | 30 | Модуль управления двигателем (Реле мотора регулировки дроссельной заслонки) |
| S | 30 | Реле мойки фар |
| Реле | ||
| R1 | Управление стартером | |
| R2 | Реле обхода перезапуска двигателя | |
| R3 | Реле топливного обогревателя |
Схема блока предохранителей
Назначение предохранителей в моторном отсеке (IPDM E/R)
| № | А | Защищаемая цепь |
|---|---|---|
| 81 | 10 | Модуль управления двигателем |
| 82 | 15 | Модуль управления двигателем |
| 83 | 15 | Реле мотора регулировки дросселя, Модуль управления двигателем, Соленоид управления объемом продувки EVAP, Датчик массового расхода воздуха, Конденсатор, Катушка зажигания №1 (с транзистором мощности), Катушка зажигания №2 (с транзистором мощности), Катушка зажигания №3 (с транзистором мощности), Катушка зажигания №4 (с транзистором мощности), Реле форсунок топлива, Соленоид управления фазы выпуски, Соленоид управления фазы впуска, Реле топливного насоса высокого давления, Форсунка №1, Форсунка №2, IPDM E/R (интеллектуальный модуль распределения мощности моторного отсека), Форсунка №3, Форсунка №4, Актуатор потока топлива, Датчик соотношения воздух/топливо (A/F), Соленоид управления обхода охлаждающей жидкости двигателя, Топливный обогреватель и датчик уровня воды в топливе |
| 84 | 10 | Модуль управления двигателем, Соленоид управления фазы выпуска, Соленоид управления промежуточной фиксации фазы впуска, Соленоид управления фазы впуска, Клапан управления коллектором впуска |
| 85 | 15 | Датчик соотношения воздух/топливо (A/F) 1, Нагреваемый датчик кислорода 2, Соленоид управления наддувом турбонаддува, Модуль управления двигателем, Блок управления свечением |
| 86 | 15 | Форсунка №1, Форсунка №2, Форсунка №3, Форсунка №4, Конденсатор, Катушка зажигания №1 (с транзистором мощности), Катушка зажигания №2 (с транзистором мощности), Катушка зажигания №3 (с транзистором мощности), Катушка зажигания №4 (с транзистором мощности), IPDM E/R (интеллектуальный модуль распределения мощности моторного отсека), Предохранитель № Q (Реле вентилятора охлаждения 1 (Мотор вентилятора охлаждения 2, Реле вентилятора охлаждения 2, Резистор (R9M)) |
| 87 | 15 | Реле A/C (Компрессор) |
| 88 | — | Не используется |
| 89 | — | Не используется |
| 90 | 30 | Реле переднего стеклоочистителя (Мотор переднего стеклоочистителя) |
| 91 | 20 | Реле топливного насоса (Модуль управления двигателем, Блок управления топливным насосом, Датчик уровня топлива, Топливный насос) |
| 92 | — | Не используется |
| 93 | 10 | Модуль управления двигателем, Модуль управления трансмиссией, Переключатель диапазона трансмиссии, IPDM E/R (интеллектуальный модуль распределения мощности моторного отсека), Переключатель нейтрального положения, Первичный датчик скорости, Вторичный датчик скорости, Входной датчик скорости, Переключатель заднего/нейтрального положения, Предохранитель №57 (с системой Stop/Start) |
| 94 | — | Не используется |
| 95 | 5 | Блокировка рулевого замка |
| 96 | 10 | Реле перезапуска двигателя |
| 97 | 10 | Компрессор, Передняя комбинированная лампа ПК, Передняя комбинированная лампа ЛК, Переключатель диапазона трансмиссии, Переключатель нейтрального положения, Выключатель ламп заднего хода, Переключатель заднего/нейтрального положения |
Двигатель QR
Двигатель MR
Двигатель R9M
Назначение предохранителей на аккумуляторе
| № | А | Защищаемая цепь |
|---|---|---|
| A | 450 | Альтернатор, Стартер (QR, MR), Реле обхода перезапуска двигателя, Предохранитель № F (ESP) |
| B | 100 | Альтернатор, Стартер, Реле обхода перезапуска двигателя, Предохранитель № F (ESP) |
| B | 450 | Альтернатор, Стартер, Реле обхода перезапуска двигателя, Предохранитель № F (ESP) |
| C | 100 | MR, R9M: Блок предохранителей (J/B) — (Реле аксессуаров, BCM, Предохранитель №: 7, 25), Реле вентилятора (Предохранитель №: 17, 27) |
| D | 80 | IPDM E/R |
| D | 100 | IPDM E/R, Блок управления термопогружателем (R9M) |
| E | 100 | QR: Блок предохранителей (J/B) — (Реле аксессуаров, BCM, Предохранитель №: 7, 25), Реле вентилятора (Предохранитель №: 17, 27) |
| E | 50 | Блок предохранителей (FI 16) |
| U | 100 | Блок предохранителей (FI 16), Реле зажигания |
| V | 100 | ESP |
E71
E137
| № | А | Защищаемая цепь |
|---|---|---|
| N | 30 | Преобразователь DC/DC, Блок предохранителей (J/B) № 63 — (Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора) С системой Stop/Start: Преобразователь DC/DC — Блок предохранителей (J/B) — (Реле аксессуаров, Предохранитель №: 20, 59, 60) |
| O | 30 | Преобразователь DC/DC, Блок предохранителей (J/B №2) №: 74 (Реле электрического масляного насоса), 75 (Модуль управления трансмиссией) |
| W | 50 | Блок управления термопогружателем (R9M) |
| X | 50 | Блок управления термопогружателем (R9M) |
