В этой статье мы рассмотрим Nissan Xterra первого поколения (WD22), выпускавшийся с 1999 по 2004 год. Здесь вы найдете схемы блоков предохранителей Nissan Xterra 1999, 2000, 2001, 2002, 2003 и 2004, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Xterra 1999-2004
Блок предохранителей панели приборов

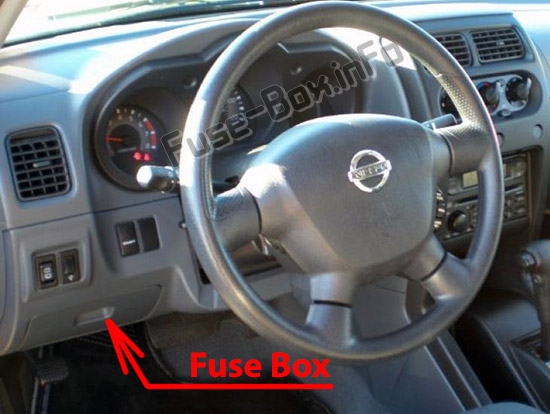

Расположение блока предохранителей
Блок предохранителей расположен за крышкой ниже и слева от руля.
Схема блока предохранителей
Назначение предохранителей и реле в панели приборов
| № | А | Описание |
|---|---|---|
| 1 | 15 | Реле топливного насоса |
| 2 | 7.5 | Выключатель аварийной сигнализации |
| 3 | 10 | Форсунки |
| 4 | — | — |
| 5 | 7.5 / 10 | 1999-2000 (7.5A): Тормозной переключатель ASCD (тормозной переключатель блокировки сдвига), реле сигнала тревоги, SECU, основной переключатель ASCD, звуковой сигнал предупреждения, реле стеклоподъемников, блок управления дневными ходовыми огнями 2001-2004 (10A): Тормозной переключатель ASCD (тормозной переключатель блокировки сдвига), реле охранной системы, SECU, блок управления ASCD, звуковой сигнал предупреждения, реле заднего стеклоочистителя, таймер заднего стеклоочистителя, система предупреждения о низком давлении в шинах, блок управления дневными ходовыми огнями, модуль управления удержанием передачи (KA24DE + автоматическая коробка передач) |
| 6 | 20 | Передний мотор стеклоочистителя, мотор переднего омывателя, переключатель переднего стеклоочистителя |
| 7 | 7.5 | Модуль управления двигателем (ECM), блок управления дневными ходовыми огнями |
| 8 | 10 | ABS, датчик давления |
| 9 | 10 | Датчик подушек безопасности |
| 10 | 10 | Задний мотор стеклоочистителя, мотор заднего омывателя |
| 11 | 10 | Комбинация приборов, реле блокировки сцепления, переключатель 4WD, переключатель заднего хода, переключатель нейтрального положения трансфера, преобразователь CAN, датчик угла поворота руля, компас и термометр, разъем для передачи данных |
| 12 | 10 | Переключатель положения парковки/нейтрали, модуль управления трансмиссией (TCM) |
| 13 | 10 | Модуль управления двигателем (ECM), соленоид EGRC, клапан вентиляции EVAP, байпасный клапан вакуумного клапана, соленоид управления байпасным клапаном суперчарджера, соленоид переключателя карты/барометра |
| 14 | 15 | Нагреваемый датчик кислорода |
| 15 | 10 | Клапан IACV-AAC, датчик положения дроссельной заслонки |
| 16 | — | — |
| 17 | 10 | Выключатель аварийной сигнализации, многофункциональное реле дистанционного управления (1999-2000) |
| 18 | 10 | Аудиосистема, переключатель зеркал заднего вида, реле розетки питания (1999-2000) |
| 19 | 15 | Мотор вентилятора |
| 20 | 7.5 | Система предупреждения о низком давлении в шинах (2003-2004), SECU |
| 21 | 15 | 1999-2001: Реле заднего стеклоочистителя |
| 22 | 20 | Переключатель стоп-сигналов, блок управления прицепом |
| 23 | 15 | Зажигалка |
| 24 | 15 | Мотор вентилятора |
| 25 | 15 / 20 | 1999-2001 (15A): Заднее стекло, реле заднего стеклоочистителя 2002-2004 (20A): Реле заднего стеклоочистителя |
| 26 | 7.5 | Разъем для передачи данных, плафон карты, плафон салона, система предупреждения о низком давлении в шинах (2003-2004) |
| 27 | 10 | Модуль управления двигателем (ECM), реле ECM (реле ECCS) |
| 28 | 7.5 | Комбинация приборов, переключатель ключа, индикатор безопасности, SECU, модуль управления трансмиссией (TCM) |
| Реле: | ||
| R1 | Аксессуары | |
| R2 | Вентилятор | |
| R3 | Зажигание |
Блок предохранителей моторного отсека
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| 29 | 7.5 | Реле кондиционера, блок управления дневными ходовыми огнями (2003-2004), усилитель терморегулирования (1999-2000), переключатель кондиционера (1999-2000) |
| 30 | — | — |
| 31 | 7.5 / 20 | 1999-2000 (7.5A): Реле сигнала тревоги, реле лампы сигнала тревоги 2003-2004 (20A): Вспомогательное питание |
| 32 | 10 / 15 | Реле клаксона |
| 33 | 20 | 2002-2004: Усилитель аудиосистемы |
| 34 | 15 | 2002-2004: Задняя розетка питания |
| 35 | 7.5 | Реле кондиционера |
| 36 | 7.5 | Генератор |
| 37 | 15 | Фара правая, переключатель освещения, блок управления дневными ходовыми огнями, реле ламп охранной системы |
| 38 | 15 | Фара левая, переключатель освещения, блок управления дневными ходовыми огнями, реле ламп охранной системы, индикатор дальнего света |
| 39 | 15 | Переключатель освещения |
| 40 | 15 | Реле передних противотуманных фар |
| 41 | 15 | Аудиосистема |
| 42 | 20 | Передняя розетка питания |
| 43 | — | Не используется |
| 44 | — | Не используется |
| A | 80 | KA24DE: Генератор, реле зажигания (предохранители «2», «5», «6», «8», «10», «11», «12», «15»), предохранители «F», «G», «17», «22», «25», «26», «27», «28», «31», «32», «33», «34», «35», «36» |
| A | 120 | 2003-2004 (VG33E, VG33ER): Генератор, предохранители «F», «G», «J», «31», «32», «33», «34», «35», «36» |
| A | 100 | 1999-2002 (VG33E, VG33ER): Генератор, предохранители «F», «G», «J», «31», «32», «35», «36» |
| B | 80 | Реле аксессуаров (предохранители «18», «20», «23»), реле вентилятора (предохранители «19», «24») |
| C | 30 / 40 | ABS |
| D | 40 | ABS |
| E | 40 | Переключатель зажигания |
| F | 30 / 40 | SECU, реле стеклоподъемников |
| G | 20 | Реле вентилятора охлаждения 2003-2004: Вспомогательное питание |
| H | — | Не используется |
| J | 80 | VG33E, VG33ER: Реле зажигания (предохранители «2», «5», «6», «8», «10», «11», «12», «15»), предохранители «31», «32», «33», «35», «36» |
Реле
1999-2001
2002-2004
