В этой статье мы рассмотрим Opel Agila второго поколения (Vauxhall Agila), выпускавшийся с 2008 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Opel Agila B 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Agila B / Vauxhall Agila B 2008-2014
Моторный отсек

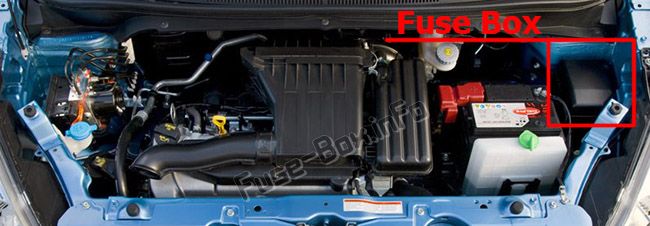

Бензиновые двигатели:
Блок предохранителей расположен рядом с аккумуляторной батареей в моторном отсеке.
Дизельные двигатели
Блок предохранителей расположен за задней частью аккумуляторной батареи.
Панель приборов
Расположен на левой стороне автомобиля, под панелью приборов.
Чтобы открыть блок предохранителей, нажмите на крышку с обоих концов и снимите её.
2009, 2010
Моторный отсек (бензин)
Назначение предохранителей в моторном отсеке (бензин) (2009, 2010)
| № | Схема |
|---|---|
| 1 | Вентилятор отопителя |
| 2 | Впрыск топлива |
| 3 | Компрессор кондиционера |
| 4 | Автоматическая трансмиссия |
| 5 | Переключатель стоп-сигнала |
| 6 | ABS, ESP |
| 7 | Стартер |
| 8 | — |
| 9 | Модуль управления рулевым управлением |
| 10 | Замок зажигания |
| 11 | Вентилятор радиатора |
| 12 | — |
| 13 | ABS, ESP |
| 14 | — |
| 15 | Электрика двигателя |
| 16 | Передние противотуманные фары |
| 17 | Фара (левая) |
| 18 | Фара (правая) |
Моторный отсек (дизель)
Назначение предохранителей в моторном отсеке (дизель) (2009, 2010)
| № | Схема |
|---|---|
| 1 | Стартер |
| 2 | Компрессор кондиционера |
| 3 | Топливный насос |
| 4 | Впрыск топлива |
| 5 | Вентилятор отопителя |
| 6 | Вентилятор радиатора |
| 7 | Модуль управления рулевым управлением |
| 8 | ABS, ESP |
| 9 | ABS, ESP |
| 10 | Переключатель стоп-сигнала |
| 11 | Фара (правая) |
| 12 | Фара (левая) |
| 13 | Передние противотуманные фары |
| 14 | Замок зажигания |
| 15 | Замок зажигания, электростеклоподъемники, дворники, стартер |
Панель приборов
Назначение предохранителей в панели приборов (2009, 2010)
| № | Схема |
|---|---|
| 1 | — |
| 2 | Катушки зажигания |
| 3 | Свет заднего хода |
| 4 | Приборная панель |
| 5 | Розетка питания, прикуриватель, электропривод внешнего зеркала |
| 6 | Аудиосистема |
| 7 | Электростеклоподъемники |
| 8 | Стеклоочистители/омыватели |
| 9 | Рулевое управление |
| 10 | Система подушек безопасности |
| 11 | ABS, ESP |
| 12 | Задний фонарь |
| 13 | — |
| 14 | Замок двери |
| 15 | Дизельный двигатель |
| 16 | Стартер |
| 17 | — |
| 18 | Вентилятор отопителя |
| 19 | Задний противотуманный фонарь |
| 20 | Аудиосистема |
| 21 | Заднее стекло с подогревом |
| 22 | Гудок, аварийная сигнализация |
| 23 | Механическая трансмиссия |
| 24 | Электростеклоподъемники |
2011
Моторный отсек (бензин)
Назначение предохранителей в моторном отсеке (2011)
| № | Схема |
|---|---|
| 1 | Вентилятор отопителя |
| 2 | Впрыск топлива |
| 3 | Компрессор кондиционера |
| 4 | Автоматическая трансмиссия |
| 5 | Переключатель стоп-сигнала |
| 6 | ABS, ESP |
| 7 | Стартер |
| 8 | — |
| 9 | Модуль управления рулевым управлением |
| 10 | Замок зажигания |
| 11 | Вентилятор радиатора |
| 12 | — |
| 13 | ABS, ESP |
| 14 | — |
| 15 | Электрика двигателя |
| 16 | Передние противотуманные фары |
| 17 | Фара (левая) |
| 18 | Фара (правая) |
Панель приборов
Назначение предохранителей в панели приборов (2011)
| № | Схема |
|---|---|
| 1 | — |
| 2 | Катушки зажигания |
| 3 | Свет заднего хода |
| 4 | Приборная панель |
| 5 | Розетка питания, прикуриватель, электропривод внешнего зеркала |
| 6 | Аудиосистема |
| 7 | Электростеклоподъемники |
| 8 | Стеклоочистители/омыватели |
| 9 | Рулевое управление |
| 10 | Система подушек безопасности |
| 11 | ABS, ESP |
| 12 | Задний фонарь |
| 13 | Система Stop-Start |
| 14 | Замок двери |
| 15 | — |
| 16 | Стартер |
| 17 | — |
| 18 | Вентилятор отопителя |
| 19 | Задний противотуманный фонарь |
| 20 | Аудиосистема |
| 21 | Заднее стекло с подогревом |
| 22 | Гудок, аварийная сигнализация |
| 23 | Система Stop-Start |
| 24 | Таймер электростеклоподъемника |
