Электромобиль с компактным хэтчбэком Opel Ampera-e производился с 2016 по 2020 год. В этой статье вы найдете схемы блоков предохранителей для Opel Ampera-e 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (распределение предохранителей).
Распределение предохранителей Opel Ampera-e (2016-2020)

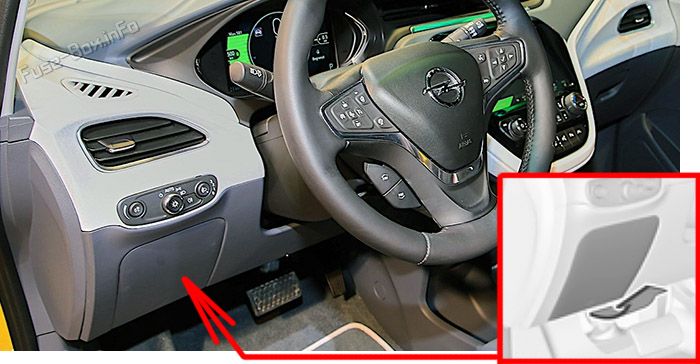

Расположение блока предохранителей
Блок предохранителей расположен на стороне водителя за крышкой в панели приборов. Чтобы открыть отсек, нажмите на фиксаторы, откиньте крышку вниз и снимите ее.
Схема блока предохранителей
Распределение предохранителей в панели приборов
| № | Назначение |
|---|---|
| 1 | Модуль обработки видео |
| 2 | Индикатор света солнечный датчик |
| 3 | Система предупреждения о слепых зонах |
| 4 | Пассивный вход, пассивный запуск |
| 5 | Центральный шлюзовой модуль |
| 6 | Модуль управления кузовом 4 |
| 7 | Модуль управления кузовом 3 |
| 8 | Модуль управления кузовом 2 |
| 9 | Модуль управления кузовом 1 |
| 10 | Интерфейсный модуль прицепа 1 |
| 11 | Усилитель |
| 12 | Модуль управления кузовом 8 |
| 13 | Разъем для диагностики 1 |
| 14 | Автоматическая парковка |
| 15 | 2016-2017: Разъем для диагностики 2 |
| 16 | Модуль единого силового инвертора 1 |
| 17 | Модуль управления кузовом 6 |
| 18 | Модуль управления кузовом 5 |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | USB |
| 24 | Модуль беспроводной зарядки |
| 25 | Рефлекторный световой индикатор предупреждения |
| 26 | Подогрев рулевого колеса |
| 27 | — |
| 28 | Приборная панель 2 |
| 29 | Интерфейсный модуль прицепа 2 |
| 30 | Устройство регулировки фар |
| 31 | OnStar |
| 32 | — |
| 33 | Модуль отопления, вентиляции и кондиционирования |
| 34 | — |
| 35 | Приборная панель 1 |
| 36 | Регенерация по требованию / Радио |
| 37 | — |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | — |
| 42 | — |
| 43 | Модуль управления кузовом 7 |
| 44 | Модуль обнаружения и диагностики |
| 45 | Передняя камера модуль |
| 46 | Модуль интеграции транспортного средства |
| 47 | Модуль единого силового инвертора 2 |
| 48 | Электромагнитный замок рулевой колонки |
| 49 | Вспомогательный разъем |
| 50 | Управление рулевым колесом |
| 51 | Подсветка управления рулевым колесом |
| 52 | Модуль удаленного управления смартфоном |
| 53 | Вспомогательная розетка питания |
| 54 | — |
| 55 | Логистика |
| 56 | — |
| 57 | — |
| 58 | Реле логистики |
| 59 | — |
| 60 | Реле аксессуаров/удержания аксессуаров |
Расположение блока предохранителей
Блок предохранителей расположен на левой передней стороне моторного отсека. Чтобы открыть крышку блока предохранителей, нажмите на клипсу и снимите крышку.
Схема блока предохранителей
Распределение предохранителей в моторном отсеке
| № | Назначение |
|---|---|
| 1 | — |
| 2 | Заднее окно двери |
| 3 | — |
| 4 | Система хранения энергии 1 |
| 5 | — |
| 6 | — |
| 7 | Левый дальний свет |
| 8 | Правый дальний свет |
| 9 | Левый ближний свет |
| 10 | Правый ближний свет |
| 11 | Гудок |
| 12 | — |
| 13 | Мотор стеклоочистителя передний водитель |
| 14 | Багажник |
| 15 | Мотор стеклоочистителя передний пассажир |
| 16 | Модуль электронного тормозного управления электропитание |
| 17 | Задний стеклоочиститель |
| 18 | Багажник |
| 19 | Модуль сиденья передний |
| 20 | Омыватель |
| 21 | 2016-2017: HID-свет |
| 22 | Линейный силовой модуль |
| 23 | Модуль электронного тормозного управления мотор |
| 24 | Модуль сиденья задний |
| 25 | Силовая установка |
| 26 | Модуль управления диапазоном трансмиссии |
| 27 | Аэродинамические жалюзи |
| 28 | Вспомогательный масляный насос |
| 29 | Источник мотора E-booster |
| 30 | Передние стеклоподъемники |
| 31 | Центр буссированной электрической проводки в панели |
| 32 | Задний дефростер стекла |
| 33 | Подогрев внешнего бокового зеркала |
| 34 | Функция дружелюбного оповещения пешеходов |
| 35 | — |
| 36 | — |
| 37 | Датчик тока |
| 38 | Датчик дождя |
| 39 | — |
| 40 | E-booster (Блок управления) |
| 41 | Модуль связи по силовой линии |
| 42 | Автоматическое обнаружение пассажиров |
| 43 | Выключатель окна |
| 44 | Система хранения энергии |
| 45 | Модуль интеграции транспортного средства |
| 46 | Модуль интегрального управления шасси |
| 47 | Устройство регулировки фар |
| 48 | Модуль интегрального управления шасси |
| 49 | Внутреннее зеркало заднего вида |
| 50 | — |
| 51 | E-booster |
| 52 | Задняя камера |
| 53 | Запуск/завод |
| 54 | Модуль управления кондиционером |
| 55 | Насос системы хранения энергии |
| 56 | — |
| 57 | Насос охлаждающей жидкости электроники мощности |
| 58 | Блок управления двигателем |
| 59 | Электромагнитный замок рулевой колонки |
| 60 | Электрический нагреватель HVAC |
| 61 | Модуль бортовой зарядки |
| 62 | Модуль управления диапазоном трансмиссии 1 |
| 63 | Электрический вентилятор охлаждения |
| 64 | Блок управления двигателем |
| 65 | Насос вспомогательного отопителя |
| 66 | Реле силовой установки |
| 67 | Контроллер привода |
| 68 | Задний дефростер стекла |
| 69 | Второе реле запуска/завода |
| 70 | Модуль управления кондиционером |
| 71 | — |
| 72 | Модуль управления диапазоном трансмиссии |
| 73 | Модуль единого силового инвертора |
| 74 | — |
