В этой статье мы рассмотрим Opel Astra J (Vauxhall Astra J) четвертого поколения, выпускавшийся с 2009 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Opel Astra J 2013, 2014, 2015, 2016, 2017 и 2018, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Astra J / Vauxhall Astra J 2009-2018

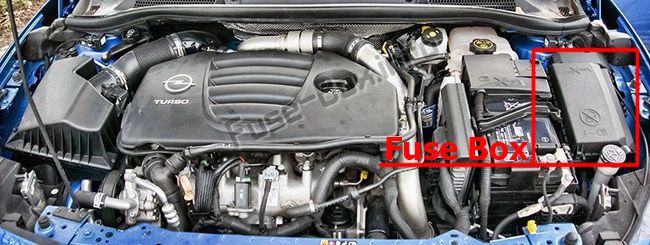

Моторный отсек
Блок предохранителей расположен в передней левой части моторного отсека.
Отсоедините крышку и сложите ее вверх до упора. Снимите крышку вертикально вверх.
Приборная панель
В автомобилях с рулем слева блок предохранителей расположен за отделением для хранения в приборной панели.
Откройте отделение и сдвиньте его влево для разблокировки. Сложите отделение вниз и снимите его.
В автомобилях с рулем справа он расположен за крышкой в бардачке.
Откройте бардачок, затем откройте крышку и сложите ее вниз.
Блок предохранителей багажного отсека
3-дверный хэтчбек, 5-дверный хэтчбек:
Блок предохранителей расположен с левой стороны багажного отсека за крышкой.
Спортивный универсал:
Блок предохранителей расположен с левой стороны багажного отсека за крышкой.
2013
Моторный отсек
Назначение предохранителей в моторном отсеке (2013)
| № | Цепь |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-зонд |
| 3 | Топливная система, система зажигания |
| 4 | Топливная система, система зажигания |
| 5 | — |
| 6 | Подогрев зеркал |
| 7 | Управление вентилятором |
| 8 | Лямбда-зонд, двигатель |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумулятора |
| 11 | Открытие багажника |
| 12 | Модуль адаптивного дальнего освещения |
| 13 | — |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления трансмиссией |
| 18 | Обогрев заднего стекла |
| 19 | Передние стеклоподъемники |
| 20 | Задние стеклоподъемники |
| 21 | ABS |
| 22 | Левый дальний свет (галоген) |
| 23 | Система омывателей фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Противотуманные фары |
| 27 | Подогрев дизельного топлива |
| 28 | — |
| 29 | Электрический стояночный тормоз |
| 30 | ABS |
| 31 | — |
| 32 | Подушка безопасности |
| 33 | Адаптивное дальнее освещение |
| 34 | — |
| 35 | Стеклоподъемники |
| 36 | — |
| 37 | Соленоид вентиляции канстера |
| 38 | Вакуумный насос |
| 39 | Модуль управления топливной системой |
| 40 | Омыватель лобового стекла, система омывателя заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Стеклоочиститель лобового стекла |
| 44 | — |
| 45 | Вентилятор радиатора |
| 46 | — |
| 47 | Сигнал |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка фар |
| 51 | Воздушная заслонка |
| 52 | Дополнительный обогреватель, дизельный двигатель |
| 53 | Модуль управления трансмиссией, модуль управления двигателем |
| 54 | Мониторинг проводки |
Приборная панель
Назначение предохранителей в приборной панели (2013)
| № | Цепь |
|---|---|
| 1 | Приборы |
| 2 | Внешнее освещение |
| 3 | Внешнее освещение |
| 4 | Радио |
| 5 | Система инфотейнмент, приборы |
| 6 | Розетка спереди |
| 7 | Розетка заднего сиденья |
| 8 | Левый ближний свет |
| 9 | Правый ближний свет |
| 10 | Центральный замок |
| 11 | Вентилятор салона |
| 12 | — |
| 13 | — |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности |
| 16 | — |
| 17 | Система кондиционирования воздуха |
| 18 | Предохранитель: радио, инфотейнмент, приборы |
| 19 | Стоп-сигналы, габаритные огни, внутреннее освещение |
| 20 | — |
| 21 | — |
| 22 | Замок зажигания |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | — |
| 26 | Розетка багажного отсека (если нет блока предохранителей багажного отсека) (только спортивный универсал) |
Багажный отсек
Назначение предохранителей в багажном отсеке (2013)
| № | Цепь |
|---|---|
| 1 | Модуль прицепа |
| 2 | Розетка прицепа |
| 3 | Парктроник |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Сигнализация |
| 9 | — |
| 10 | — |
| 11 | Модуль прицепа, розетка прицепа |
| 12 | — |
| 13 | Розетка прицепа |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Обогрев руля |
| 20 | Люк в крыше |
| 21 | Подогрев сидений |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Усилитель, сабвуфер |
| 32 | Активная система амортизации, предупреждение о выходе из полосы |
2014, 2015, 2017, 2018
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015, 2017)
| № | Цепь |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-датчик |
| 3 | Топливная система/Система зажигания |
| 4 | Топливная система/Система зажигания |
| 5 | — |
| 6 | Подогрев зеркал/Сигнализация |
| 7 | Управление вентилятором/Модуль управления двигателем/Модуль управления трансмиссией |
| 8 | Лямбда-датчик/Охлаждение двигателя |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумулятора автомобиля |
| 11 | Открытие багажника |
| 12 | Адаптивное дальнее освещение/Автоматическое управление светом |
| 13 | ABS |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления трансмиссией |
| 18 | Обогрев заднего стекла |
| 19 | Передние стеклоподъемники |
| 20 | Задние стеклоподъемники |
| 21 | Задний электрический центр |
| 22 | Левый дальний свет (галоген) |
| 23 | Система омывателей фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Передние противотуманные фары |
| 27 | Подогрев дизельного топлива |
| 28 | Система start-stop |
| 29 | Электрический стояночный тормоз |
| 30 | ABS |
| 31 | Адаптивный круиз-контроль |
| 32 | Подушка безопасности |
| 33 | Адаптивное дальнее освещение/Автоматическое управление светом |
| 34 | Рекуперация выхлопных газов |
| 35 | Внешние зеркала/Датчик дождя |
| 36 | Климат-контроль |
| 37 | Соленоид вентиляции канстера |
| 38 | Вакуумный насос |
| 39 | Центральный модуль управления |
| 40 | Омыватель лобового стекла/Система омывателя заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | — |
| 44 | Стеклоочиститель лобового стекла |
| 45 | Стеклоочиститель лобового стекла |
| 46 | Вентилятор радиатора |
| 47 | Сигнал |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка фар/Адаптивное дальнее освещение |
| 51 | Воздушная заслонка |
| 52 | Дополнительный обогреватель/Дизельный двигатель |
| 53 | Модуль управления трансмиссией/Модуль управления двигателем |
| 54 | Вакуумный насос/Приборная панель/Система вентиляции и отопления/Система кондиционирования воздуха |
Приборная панель
Назначение предохранителей в приборной панели (2014, 2015, 2017)
| № | Цепь |
|---|---|
| 1 | Приборы |
| 2 | Внешнее освещение/Блок управления кузовом |
| 3 | Внешнее освещение/Блок управления кузовом |
| 4 | Система инфотейнмент |
| 5 | Система инфотейнмент/Приборы |
| 6 | Розетка/Прикуриватель |
| 7 | Розетка |
| 8 | Левый ближний свет/Блок управления кузовом |
| 9 | Правый ближний свет/Блок управления кузовом/Модуль подушки безопасности |
| 10 | Центральный замок/Блок управления кузовом |
| 11 | Вентилятор салона |
| 12 | — |
| 13 | — |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности |
| 16 | Розетка |
| 17 | Система кондиционирования воздуха |
| 18 | Логистика |
| 19 | Блок управления кузовом |
| 20 | Блок управления кузовом |
| 21 | Приборная панель/Сигнализация |
| 22 | Датчик зажигания |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | — |
| 26 | Розетка багажного отсека (если нет блока предохранителей багажного отсека) (только спортивный универсал) |
Багажный отсек
Назначение предохранителей в багажном отсеке (2014, 2015, 2017)
| № | Цепь |
|---|---|
| 1 | — |
| 2 | Розетка прицепа |
| 3 | Парктроник |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | Электрорегулировка сидений |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Модуль прицепа/Розетка прицепа |
| 12 | Модуль прицепа |
| 13 | Розетка прицепа |
| 14 | Заднее сиденье/Электрическая складка |
| 15 | — |
| 16 | Внутреннее зеркало/Камера заднего вида |
| 17 | Розетка |
| 18 | — |
| 19 | Обогрев руля |
| 20 | Люк в крыше |
| 21 | Подогрев передних сидений |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | Деактивированный логистический режим |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Усилитель/Сабвуфер |
| 32 | Активная система амортизации/Предупреждение о выходе из полосы |
