В этой статье мы рассмотрим Opel Combo (Vauxhall Combo) второго поколения, выпускавшийся с 2001 по 2011 год. Здесь вы найдёте схемы блоков предохранителей для Opel Combo C 2010 и 2011 годов, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Opel Combo C / Vauxhall Combo C 2001-2011
Используется информация из руководств по эксплуатации 2010-2011 годов. Расположение и функции предохранителей в автомобилях, выпущенных ранее, могут отличаться.

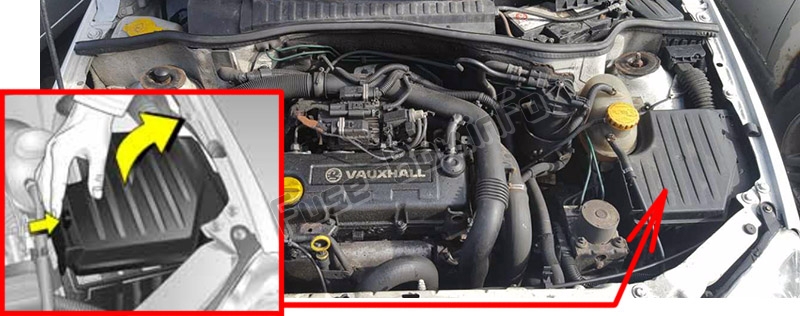

Блок предохранителей расположен в моторном отсеке рядом с расширительным бачком охлаждающей жидкости.
автомобили с двигателем Z13DTJ
другие двигатели
Назначение предохранителей
| № | Цепь |
|---|---|
| 1 | Центральный блок управления |
| 2 | Блок управления двигателем |
| 3 | Приборы, информационный дисплей, переключатель света, клаксон, аварийные огни, иммобилайзер |
| 4 | Фаркоп, подсветка номерного знака |
| 5 | Электростеклоподъёмник (левый) |
| 6 | — |
| 7 | — |
| 8 | Стартер |
| 9 | Система впрыска топлива, топливный насос, стационарный обогреватель |
| 10 | Клаксон |
| 11 | Центральный блок управления |
| 12 | Информационный дисплей, инфотейнмент-система |
| 13 | Сигнализация |
| 14 | Внешние зеркала |
| 15 | Система омывательства лобового стекла |
| 16 | Кнопка открывания |
| 17 | Центральный блок управления |
| 18 | — |
| 19 | Электростеклоподъёмник (правый) |
| 20 | Центральный блок управления, иммобилайзер |
| 21 | — |
| 22 | — |
| 23 | Стеклоочистители лобового стекла |
| 24 | Инфотейнмент-система, информационный дисплей, переключатель света, лампа подсветки, приборы, EPS |
| 25 | Задние ходовые огни, прикуриватель, розетка |
| 26 | Подогрев сиденья (право) |
| 27 | Подогрев сиденья (лево) |
| 28 | ABS |
| 29 | Стеклоочиститель заднего стекла |
| 30 | Блок управления двигателем |
| 31 | Система кондиционирования воздуха |
| 32 | ABS, автоматизированная механическая коробка передач, подушка безопасности |
| 33 | Управление двигателем |
| 34 | Нагреватель топливного фильтра |
| 35 | Электростеклоподъёмники, инфотейнмент-система |
| 36 | Ближний свет (левый) |
| 37 | Ближний свет (правый) |
| 38 | Левый задний фонарь, левый габаритный огонь |
| 39 | Правый задний фонарь, правый габаритный огонь |
| 40 | Стоп-сигнал |
| 41 | Противотуманная фара |
| 42 | Задний противотуманный фонарь |
| 43 | Дальний свет (левый) |
| 44 | Дальний свет (правый) |
| 45 | Вентилятор вентиляции |
| 46 | Блок управления двигателем |
| 47 | Обогрев заднего стекла |
| 48 | Стартер |
| 49 | EPS |
| 50 | ABS |
| 51 | Бензиновый двигатель: автоматизированная механическая коробка передач Дизельный двигатель: блок управления двигателем |
| 52 | Вентилятор радиатора |
| 53 | Вентилятор охлаждения, система кондиционирования воздуха |
| 54 | Автоматизированная механическая коробка передач |
