В этой статье мы рассмотрим Opel Corsa четвёртого поколения (Vauxhall Corsa), выпускавшийся с 2006 по 2014 год. Здесь вы найдёте схемы блоков предохранителей Opel Corsa D 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Opel Corsa D / Vauxhall Corsa D 2006-2014

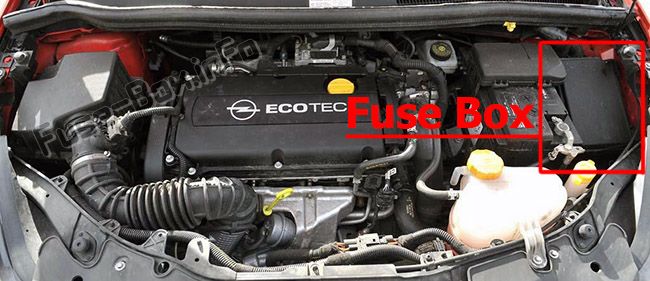

Расположение блока предохранителей
Блок предохранителей находится в передней левой части моторного отсека.
Отсоедините крышку, поднимите её вверх и снимите.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Цепь |
|---|---|
| 1 | Система запуска |
| 2 | Система кондиционирования воздуха |
| 3 | Нагреватель топливного фильтра дизеля |
| 4 | Сигнал |
| 5 | Автоматизированная механическая коробка передач, автоматическая коробка передач |
| 6 | Блок управления двигателем |
| 7 | Противотуманные фары |
| 8 | Охлаждение двигателя |
| 9 | Охлаждение двигателя |
| 10 | Автоматизированная механическая коробка передач |
| 11 | Свечи накаливания, система зажигания |
| 12 | Регулировка дальности фар, адаптивная подсветка поворотов |
| 13 | Система кондиционирования воздуха |
| 14 | Автоматизированная механическая коробка передач |
| 15 | Дальний свет (правый) |
| 16 | Дальний свет (левый) |
| 17 | Главное реле |
| 18 | Блок управления двигателем |
| 19 | Подушки безопасности |
| 20 | Главное реле |
| 21 | Главное реле |
| 22 | Центральный блок управления |
| 23 | Комплект для ремонта шин |
| 24 | Топливный насос |
| 25 | ABS |
| 26 | Обогрев заднего стекла |
| 27 | ABS |
| 28 | Вентилятор салона |
| 29 | Прикуриватель |
| 30 | Система кондиционирования воздуха |
| 31 | Электростеклоподъёмник (левый) |
| 32 | Электростеклоподъёмник (правый) |
| 33 | Обогрев боковых зеркал |
| 34 | — |
| 35 | — |
Расположение блока предохранителей
В автомобилях с левым рулём блок предохранителей расположен за переключателем света.
Потяните за верхний край панели и опустите её.
В автомобилях с правым рулём он расположен за крышкой в бардачке.
Откройте бардачок и снимите крышку. Для закрытия сначала наденьте крышку, затем зафиксируйте её на месте.
Схема блока предохранителей
Назначение предохранителей на приборной панели
| № | Цепь |
|---|---|
| 1 | — |
| 2 | Приборы, информационный дисплей |
| 3 | Радио |
| 4 | Замок зажигания |
| 5 | Система омывателя лобового стекла |
| 6 | Центральный замок, задняя дверь |
| 7 | Центральный замок |
| 8 | — |
| 9 | Свет в салоне |
| 10 | Электроусилитель руля |
| 11 | Переключатель света, стоп-сигнал |
| 12 | ABS, стоп-сигнал |
| 13 | Подогрев рулевого колеса |
| 14 | Помощь при парковке, датчик дождя, внутреннее зеркало |
Расположение блока предохранителей
Блок предохранителей находится на левой стороне багажного отсека за крышкой.
Схема блока предохранителей
Назначение предохранителей в багажном отсеке
| № | Цепь |
|---|---|
| 1 | Адаптивная подсветка поворотов |
| 2 | — |
| 3 | Подогрев сиденья (левый) |
| 4 | Подогрев сиденья (правый) |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Задняя переносная система, буксировочное оборудование |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | Задняя переносная система, буксировочное оборудование |
| 16 | — |
| 17 | Люк в крыше |
