В этой статье мы рассмотрим Opel Corsa шестого поколения (Vauxhall Corsa), выпускаемый с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Opel Corsa F 2020, 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Corsa F / Vauxhall Corsa F 2019-2022
Блоки предохранителей в пассажирском отсеке
Есть два блока предохранителей – на правой и левой стороне приборной панели.

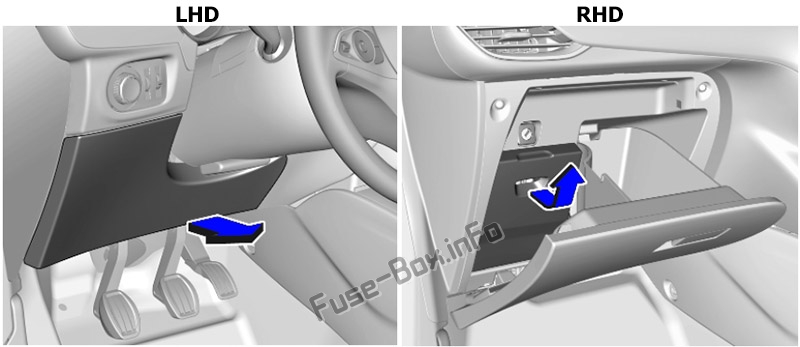

Левая сторона:
В автомобилях с левым рулем, блок предохранителей находится за крышкой в приборной панели. Отсоедините крышку с нижней стороны и снимите ее.
В автомобилях с правым рулем, блок предохранителей расположен за крышкой в бардачке. Откройте бардачок и снимите крышку.
Правая сторона:
В автомобилях с левым рулем, блок предохранителей расположен за крышкой в бардачке. Откройте бардачок, снимите крышку и кронштейн.
В автомобилях с правым рулем, блок предохранителей находится за крышкой в приборной панели. Отсоедините крышку с нижней стороны и снимите ее, снимите кронштейн.
Блок предохранителей в моторном отсеке
Отсоедините крышку и снимите ее.
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | Цепь |
|---|---|
| 1 | Система климат-контроля |
| 2 | Система тормозов |
| 3 | Блок предохранителей (правая сторона приборной панели) |
| 4 | Система тормозов |
| 5 | Модуль управления кузовом (Неэлектрический автомобиль) |
| 6 | Вентилятор охлаждения |
| 7 | Модуль управления кузовом |
| 8 | Модуль управления двигателем / Топливный насос (Неэлектрический автомобиль) Клапан климат-контроля (Электрический автомобиль) |
| 9 | Датчик NOX / Датчик воды в дизеле (Неэлектрический автомобиль) Блок управления электрическим автомобилем (Электрический автомобиль) |
| 10 | Модуль управления двигателем (Неэлектрический автомобиль) Блок управления электрическим автомобилем (компрессор климат-контроля) (Электрический автомобиль) |
| 11 | Модуль управления двигателем (Неэлектрический автомобиль) Блок управления электрическим автомобилем (Электрический автомобиль) |
| 12 | Разъем диагностического соединения |
| 13 | Модуль управления кузовом (Неэлектрический автомобиль) Модуль управления кузовом / Система климат-контроля (Электрический автомобиль) |
| 14 | Датчик аккумулятора (Неэлектрический автомобиль) |
| 15 | Модуль управления прицепом (Неэлектрический автомобиль) Штекер E-service (Электрический автомобиль) |
| 16 | Правая фара / Обогрев лобового стекла |
| 17 | Модуль управления двигателем / Датчик NOX (Неэлектрический автомобиль) |
| 18 | Правая дальняя фара |
| 19 | Левая дальняя фара |
| 20 | Модуль управления двигателем / Топливный насос / Дизельный обогреватель (Неэлектрический автомобиль) Блок управления электрическим автомобилем (Электрический автомобиль) |
| 21 | Стартер (Неэлектрический автомобиль) |
| 22 | Автоматическая трансмиссия (Неэлектрический автомобиль) Реле моторного отсека (Электрический автомобиль) |
| 23 | Преобразователь AC/DC / Преобразователь DC/DC (Электрический автомобиль) |
| 25 | Блок предохранителей (прицеп) (Неэлектрический автомобиль) Интерфейс высоковольтной батареи (Электрический автомобиль) |
| 26 | Контроллер двигателя (электродвигатель и инвертор) (Электрический автомобиль) |
| 27 | Модуль управления кузовом |
| 28 | Система селективного каталитического восстановления (Неэлектрический автомобиль) |
| 29 | Стеклоочиститель лобового стекла |
| 30 | Модуль управления кузовом (Электрический автомобиль) |
| 31 | Система климат-контроля (Неэлектрический автомобиль) |
| 32 | Руль |
Приборная панель (Левая сторона)
Назначение предохранителей в пассажирском отсеке (Левая сторона)
| № | Описание |
|---|---|
| 1 | Радар / Внутреннее зеркало |
| 3 | Индуктивная зарядка |
| 4 | Сигнал |
| 5 | Омыватель лобового стекла |
| 6 | Омыватель лобового стекла |
| 7 | USB |
| 8 | Задний стеклоочиститель |
| 10 | Центральный замок |
| 11 | Центральный замок |
| 12 | Модуль диагностического разъема |
| 13 | Система климат-контроля (Неэлектрический автомобиль) Модуль климат-контроля / Передняя панель радио (Электрический автомобиль) |
| 14 | Сигнализация / Opel Connect |
| 15 | Модуль электронного переключателя передач / Блок управления фарами (Электрический автомобиль) |
| 16 | Устройство разделения низковольтной сети (Электрический автомобиль) |
| 17 | Приборная панель |
| 18 | Зарезервировано для постпродажного оборудования (Электрический автомобиль) |
| 19 | Управление рулевой колонкой / Элементы управления на руле (Электрический автомобиль) |
| 21 | Кнопка питания / Система антиугонной блокировки (Неэлектрический автомобиль) Кнопка питания (Электрический автомобиль) |
| 22 | Датчик дождя / Датчик освещения / Камера |
| 23 | Напоминание о ремнях безопасности |
| 24 | Инфотейнмент / Парковочный ассистент / Камера заднего вида |
| 25 | Подушка безопасности |
| 27 | Система охранной сигнализации |
| 29 | Инфотейнмент |
| 31 | Прикуриватель / Розетка 12 В |
| 32 | Обогрев руля |
| 33 | Система климат-контроля / Автоматическая трансмиссия (Неэлектрический автомобиль) Правая передняя фара (Электрический автомобиль) |
| 34 | Парковочный ассистент / Регулировка внешних зеркал |
Приборная панель (Правая сторона)
Назначение предохранителей в пассажирском отсеке (Правая сторона)
| № | Описание |
|---|---|
| 1 | Обогрев заднего стекла |
| 2 | Обогрев внешних зеркал |
| 3 | Электростеклоподъемники передние |
| 4 | Регулировка внешних зеркал / Складывание зеркал |
| 5 | Электростеклоподъемники задние |
| 8 | Блок предохранителей (правая сторона приборной панели) |
| 10 | Обогрев передних сидений |
| 11 | Функция массажа сидений |
