Компактный кроссовер Opel (Vauxhall) Grandland X доступен с 2017 по 2021 год. В этой статье вы найдете схемы блоков предохранителей для Opel Grandland X 2017, 2018, 2019, 2020 и 2021, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Grandland X / Vauxhall Grandland X
Расположение блока предохранителей

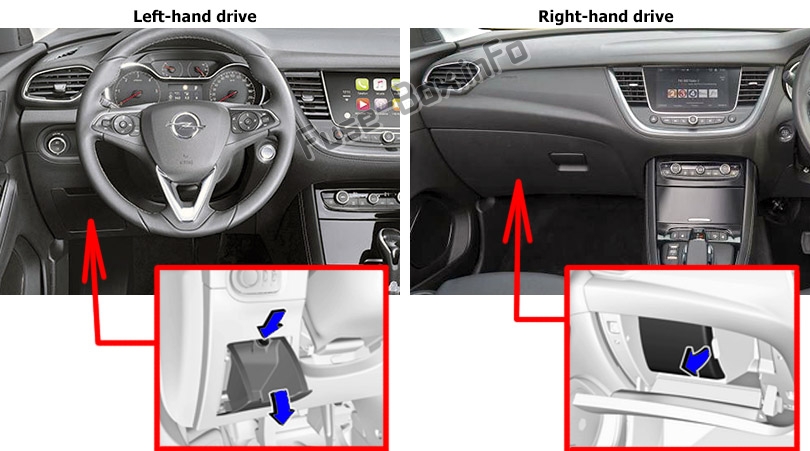

В автомобилях с левым рулем блок предохранителей находится за крышкой в панели приборов с левой стороны. Откройте крышку и снимите ее, нажав на защелку.
В автомобилях с правым рулем блок предохранителей расположен за крышкой в бардачке. Откройте бардачок и снимите крышку.
Схема блока предохранителей (Версия 1)
Распределение предохранителей в салоне (Версия 1)
| № | Описание |
|---|---|
| 1 | Система электронного ключа / Система охранной сигнализации от угона |
| 4 | Система Stop-Start |
| 5 | Расширенная система помощи при парковке / Камера / Модуль управления трансмиссией |
| 7 | Усилитель |
| 8 | Задний стеклоочиститель |
| 10 | Центральная система блокировки замков |
| 11 | Центральная система блокировки замков |
| 13 | Система охранной сигнализации от угона |
| 16 | Электроусилитель руля |
| 18 | OnStar или модуль BTA |
| 21 | Внутреннее освещение |
| 22 | Подсветка бардачка |
| 23 | Система предупреждения о слепых зонах / Регулировка внешних зеркал / Индуктивная зарядка |
| 24 | Электрическая сборка колонны |
| 25 | Внутреннее зеркало |
| 26 | Напоминание о ремнях безопасности |
| 27 | Камера / Датчик дождя / Автоматическое управление освещением |
| 28 | USB / Информационно-развлекательная система |
| 31 | Подушка безопасности |
| 33 | Розетка спереди |
| 36 | Информационно-развлекательная система |
Схема блока предохранителей (Версия 2)
Распределение предохранителей в салоне (Версия 2)
| № | Описание |
|---|---|
| 1 | Внутреннее зеркало / Электроусилитель руля / Селективный контроль езды / Радар / Система выпуска отработавших газов дизеля |
| 3 | Модуль управления оборудованием для прицепа |
| 4 | Сигнал |
| 5 | Омыватель лобового стекла |
| 6 | Омыватель лобового стекла |
| 7 | Розетка сзади |
| 10 | Блокировка дверей / Блокировка задней двери |
| 11 | Блокировка дверей / Блокировка задней двери |
| 12 | Система Stop-Start / Модуль диагностического разъема / Тормозная система |
| 13 | Информационно-развлекательная система / Система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Система климат-контроля |
| 16 | Система Stop-Start / Тормозная система |
| 17 | Приборная панель |
| 19 | Электрическая сборка колонны / Управление с руля |
| 21 | Система охранной сигнализации от угона |
| 22 | Камера / Датчик дождя / Автоматическое управление освещением |
| 23 | Напоминание о ремнях безопасности |
| 24 | Автоматическая трансмиссия / Расширенная система помощи при парковке / Система панорамного обзора |
| 25 | Подушка безопасности |
| 26 | Электронный контроль устойчивости |
| 27 | Сигнализация |
| 28 | OnStar или модуль BTA |
| 29 | Информационно-развлекательная система |
| 32 | Зажигалка / Розетка спереди |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | Переключатель света / Модуль диагностического разъема |
| 36 | Освещение |
Расположение блока предохранителей
Отсоедините крышку и снимите ее.
Схема блока предохранителей (Версия 1)
Распределение предохранителей в моторном отсеке (Версия 1)
| № | Описание |
|---|---|
| 9 | Система охранной сигнализации от угона |
| 10 | Система Stop-Start |
| 11 | Система выпуска отработавших газов дизеля |
| 13 | Система Stop-Start |
| 15 | Электроусилитель руля / Радар |
| 22 | Сигнал |
| 29 | Стартер |
Схема блока предохранителей (Версия 2)
Распределение предохранителей в моторном отсеке (Версия 2)
| № | Описание |
|---|---|
| 1 | Климат-контроль |
| 2 | Руль |
| 4 | Электрический стояночный тормоз |
| 6 | Воздухозаборник |
| 16 | Передние противотуманные фары |
| 18 | Правая фара дальнего света (галоген) / Правая фара (LED) |
| 19 | Левая фара дальнего света (галоген) / Левая фара (LED) |
| 21 | Стартер |
| 22 | Обогрев лобового стекла |
| 26 | Дополнительный обогреватель / Обогрев лобового стекла |
