В этой статье мы рассмотрим второе поколение Opel Insignia (Vauxhall Insignia), выпускаемое с 2018 года и по настоящее время. Здесь вы найдете схемы блоков предохранителей для Opel Insignia B 2018, 2019, 2020 и 2021, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Opel Insignia B / Vauxhall Insignia B 2018-2021
Моторный отсек

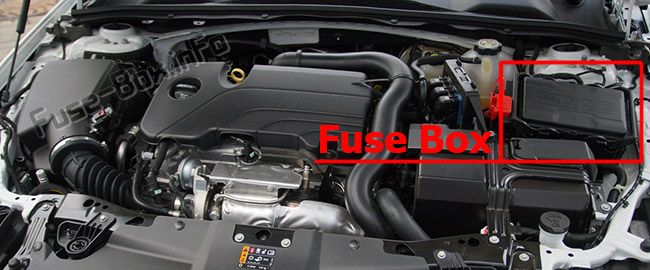

Блок предохранителей находится в передней левой части моторного отсека.
Приборная панель
В автомобилях с левым рулем блок предохранителей находится за крышкой в приборной панели.
Отсоедините крышку с боку и снимите.
В автомобилях с правым рулем он расположен за крышкой в бардачке.
Откройте бардачок и снимите крышку.
Багажный отсек
Блок предохранителей расположен с левой стороны грузового отсека за крышкой.
2018, 2019, 2020
Моторный отсек
Назначение предохранителей в моторном отсеке (2018-2020)
| № | Цепь |
|---|---|
| 1 | — |
| 2 | — |
| 3 | ABS |
| 4 | — |
| 5 | — |
| 6 | Багажная дверь |
| 7 | Противотуманная фара |
| 8 | Модуль памяти |
| 9 | Обогрев лобового стекла |
| 10 | Поясничная поддержка сиденья |
| 11 | Аккумулятор DC/DC |
| 12 | Обогрев заднего стекла |
| 13 | Обогрев зеркал |
| 14 | — |
| 15 | — |
| 16 | Очиститель ветрового стекла |
| 17 | Электрорегулировка сиденья пассажира |
| 18 | Солнцезащитная шторка |
| 19 | Электрорегулировка сиденья водителя |
| 20 | — |
| 21 | Люк в крыше |
| 22 | Задний очиститель/Подушка безопасности |
| 23 | Адаптивное переднее освещение |
| 24 | — |
| 25 | — |
| 26 | Модуль управления трансмиссией |
| 27 | Зажигание/Приборная панель |
| 28 | — |
| 29 | Камера заднего вида/Воздуховод |
| 30 | Индикатор неисправности/Прицеп |
| 31 | — |
| 32 | Камера |
| 33 | Обогрев передних сидений |
| 34 | Обогрев задних сидений |
| 35 | Амортизация/Полный привод |
| 36 | Топливная система |
| 37 | — |
| 38 | — |
| 39 | — |
| 40 | Замок рулевой колонки |
| 41 | — |
| 42 | — |
| 43 | Обогрев рулевого колеса |
| 44 | Регулировка дальности света фар |
| 45 | — |
| 46 | Модуль управления двигателем |
| 47 | — |
| 48 | Преобразователь DC/DC/Воздуховод/EBoost |
| 49 | Модуль управления задними дверями |
| 50 | — |
| 51 | — |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | Стартер |
| 57 | — |
| 58 | — |
| 59 | Левая фара (LED) |
| 60 | Вентилятор охлаждения |
| 61 | — |
| 62 | — |
| 63 | — |
| 64 | — |
| 65 | Климат-контроль |
| 66 | — |
| 67 | — |
| 68 | — |
| 69 | Правая дальняя фара (галогенная)/Правая фара (LED) |
| 70 | Левая дальняя фара (галогенная) |
| 71 | — |
| 72 | Стартер |
| 73 | — |
| 74 | Модуль управления трансмиссией |
| 75 | Модуль управления двигателем |
| 76 | Система снижения выбросов |
| 77 | — |
| 78 | Гудок |
| 79 | Система омывателей |
| 80 | — |
| 81 | Модуль управления двигателем |
| 82 | — |
| 83 | Катушка зажигания |
| 84 | Катушка зажигания |
| 85 | Трансмиссия |
| 86 | — |
| 87 | Подогрев дизельного топлива |
| 88 | Воздушная заслонка |
| 89 | — |
| 90 | — |
| 91 | — |
| 92 | Насос послекипения |
| 93 | Система электронного ключа |
| 94 | — |
| 95 | Насос охлаждающей жидкости |
| 96 | Подогрев дизельного топлива |
| 97 | — |
| 98 | — |
| 99 | Насос охлаждающей жидкости |
Приборная панель
Назначение предохранителей в приборной панели (2018-2020)
| № | Цепь |
|---|---|
| 1 | Левый электростеклоподъемник |
| 2 | Правый электростеклоподъемник |
| 3 | Модуль управления кузовом |
| 4 | Вентилятор климат-контроля |
| 5 | Модуль управления кузовом |
| 6 | Оборудование для прицепа |
| 7 | Электроскладывание задних сидений |
| 8 | Модуль управления кузовом |
| 9 | Модуль управления двигателем |
| 10 | Проекционный дисплей |
| 11 | Снижение NOx/Подогрев трубки |
| 12 | Снижение NOx/Датчик сажи |
| 13 | Модуль UREA |
| 14 | Обогрев рулевого колеса |
| 15 | Модуль управления трансмиссией |
| 16 | Усилитель |
| 17 | Сигнализация |
| 18 | Модуль управления кузовом |
| 19 | 2018: Модуль UREA 2019-2020: Модуль AdBlue |
| 20 | Модуль управления кузовом |
| 21 | Модуль управления кузовом |
| 22 | Модуль управления кузовом |
| 23 | Электрический замок рулевой колонки |
| 24 | Подушка безопасности |
| 25 | Диагностический разъем |
| 26 | Розетка в багажном отсеке |
| 27 | Клапан EBCM |
| 28 | Оборудование для полиции |
| 29 | — |
| 30 | — |
| 31 | Управление на руле |
| 32 | Замок зажигания |
| 33 | Климат-контроль |
| 34 | Центральный шлюзовой модуль |
| 35 | Разъем AUX/USB |
| 36 | Беспроводная зарядка |
| 37 | Задний очиститель |
| 38 | OnStar |
| 39 | Дисплей |
| 40 | Помощь при парковке |
| 41 | Потолочная консоль |
| 42 | Радио/Информационно-развлекательная система |
2021
Моторный отсек
Назначение предохранителей в моторном отсеке (2021)
| № | Цепь |
|---|---|
| 1 | — |
| 2 | — |
| 3 | ABS |
| 4 | — |
| 5 | Блок предохранителей багажного отсека |
| 6 | Багажная дверь |
| 7 | Задний противотуманный фонарь / Передние противотуманные фары |
| 8 | Модуль памяти |
| 9 | Обогрев лобового стекла |
| 10 | Поясничная поддержка сиденья |
| 11 | Аккумулятор DC / DC |
| 12 | Обогрев заднего стекла |
| 13 | Обогрев зеркал |
| 14 | — |
| 15 | Фары LED |
| 16 | Очиститель ветрового стекла |
| 17 | Электрорегулировка сиденья пассажира |
| 18 | Солнцезащитная шторка |
| 19 | Электрорегулировка сиденья водителя |
| 20 | — |
| 21 | Люк в крыше |
| 22 | Задний очиститель |
| 23 | Электроскладывание задних сидений |
| 24 | — |
| 25 | — |
| 26 | Модуль управления трансмиссией |
| 27 | Зажигание / Приборная панель |
| 28 | — |
| 29 | Камера заднего вида / Воздуховод |
| 30 | Индикатор неисправности / Прицеп |
| 31 | — |
| 32 | — |
| 33 | Обогрев передних сидений |
| 34 | Обогрев задних сидений |
| 35 | Амортизация / Полный привод |
| 36 | Топливная система |
| 37 | — |
| 38 | — |
| 39 | — |
| 40 | Замок рулевой колонки |
| 41 | — |
| 42 | — |
| 43 | Обогрев рулевого колеса |
| 44 | Регулировка дальности света фар |
| 45 | — |
| 46 | Модуль управления двигателем |
| 47 | — |
| 48 | Преобразователь DC/DC |
| 49 | Модуль управления задними дверями |
| 50 | — |
| 51 | — |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | Стартер |
| 57 | Блок предохранителей багажного отсека |
| 58 | — |
| 59 | Сирена сигнализации |
| 60 | Вентилятор охлаждения |
| 61 | — |
| 62 | — |
| 63 | — |
| 64 | — |
| 65 | Климат-контроль |
| 66 | — |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | Стартер |
| 73 | — |
| 74 | Модуль управления трансмиссией / Охлаждение двигателя |
| 75 | Модуль управления двигателем |
| 76 | Система снижения выбросов |
| 77 | — |
| 78 | Гудок |
| 79 | Система омывателей |
| 80 | — |
| 81 | Модуль управления двигателем |
| 82 | — |
| 83 | Катушка зажигания |
| 84 | Катушка зажигания |
| 85 | Другая зона предохранителей |
| 86 | — |
| 87 | Подогрев дизельного топлива |
| 88 | Воздушная заслонка |
| 89 | — |
| 90 | — |
| 91 | — |
| 92 | — |
| 93 | Система электронного ключа |
| 94 | — |
| 95 | Насос охлаждающей жидкости |
| 96 | Подогрев дизельного топлива |
| 97 | — |
| 98 | — |
| 99 | — |
Приборная панель
Назначение предохранителей в приборной панели (2021)
| № | Цепь |
|---|---|
| 1 | Левый электростеклоподъемник |
| 2 | Правый электростеклоподъемник |
| 3 | Модуль управления кузовом |
| 4 | Вентилятор климат-контроля |
| 5 | Модуль управления кузовом |
| 6 | Оборудование для прицепа |
| 7 | Левая фара LED |
| 8 | Модуль управления кузовом |
| 9 | Модуль управления двигателем |
| 10 | Проекционный дисплей |
| 11 | Снижение NOx / Подогрев трубки |
| 12 | Снижение NOx / Датчик сажи |
| 13 | Модуль AdBlue |
| 14 | Обогрев рулевого колеса |
| 15 | Модуль управления трансмиссией |
| 16 | Усилитель |
| 17 | Правая фара LED |
| 18 | Модуль управления кузовом |
| 19 | Модуль AdBlue |
| 20 | Модуль управления кузовом |
| 21 | Модуль управления кузовом |
| 22 | Модуль управления кузовом |
| 23 | Электрический замок рулевой колонки |
| 24 | Подушка безопасности |
| 25 | Диагностический разъем |
| 26 | Розетка в багажном отсеке |
| 27 | ABS |
| 28 | Оборудование для полиции или такси |
| 29 | Топливный насос |
| 30 | Топливный насос |
| 31 | Управление на руле |
| 32 | Замок зажигания |
| 33 | Климат-контроль |
| 34 | Центральный шлюзовой модуль |
| 35 | Разъем AUX / USB |
| 36 | Беспроводная зарядка |
| 37 | Задний очиститель |
| 38 | Аварийный вызов |
| 39 | Дисплей |
| 40 | Помощь при парковке |
| 41 | Потолочная консоль |
| 42 | Информационно-развлекательная система |
| 43 | Системы полицейского автомобиля |
| 44 | Розетка |
Багажный отсек
Назначение предохранителей в багажнике
| № | Цепь |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Модуль интерфейса прицепа |
| 4 | — |
| 5 | Датчик рукосвободного открывания багажной двери |
| 6 | — |
| 7 | — |
| 8 | Электропривод багажной двери |
| 9 | — |
| 10 | — |
| 11 | Розетка прицепа |
| 12 | Обогрев левого переднего сиденья |
| 13 | Обогрев правого переднего сиденья |
| 14 | — |
| 15 | Обогрев заднего сиденья 1 |
| 16 | Обогрев заднего сиденья 2 |
| 17 | — |
| 18 | Розетка прицепа |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | Электропривод багажной двери |
