В этой статье мы рассмотрим Opel Meriva первого поколения (Vauxhall Meriva), выпускавшийся с 2003 по 2010 год. Здесь вы найдёте схемы блоков предохранителей для Opel Meriva A 2009 и 2010, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Opel Meriva A / Vauxhall Meriva A 2003-2010
Используется информация из руководства по эксплуатации за 2009 и 2010 годы. Расположение и функции предохранителей в автомобилях, выпущенных ранее, могут отличаться.

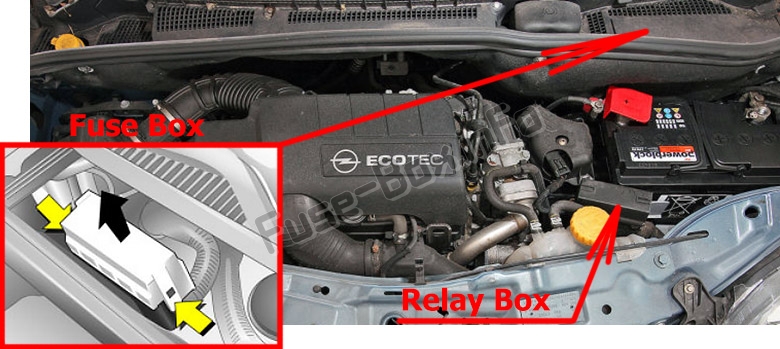

Расположение блока предохранителей
Блок предохранителей расположен слева спереди в моторном отсеке под крышкой.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Схема |
|---|---|
| 1 | Вентилятор салона |
| 2 | Гидроусилитель руля |
| 3 | ABS |
| 4 | Система предварительного подогрева дизеля Easytronic |
| 5 | Обогрев заднего стекла |
| 6 | Охлаждение двигателя |
| 7 | Стартер |
| 8 | Охлаждение двигателя |
Расположение блока предохранителей
Отсоедините крышку блока предохранителей снизу и снимите.
Схема блока предохранителей
Назначение предохранителей на приборной панели
| № | Схема |
|---|---|
| 1 | Центральный блок управления |
| 2 | Иммобилайзер, аварийная сигнализация, внешнее освещение |
| 3 | Система омывателя фар |
| 4 | Инфотейнмент-система, дизельный двигатель |
| 5 | — |
| 6 | — |
| 7 | Стартер, дизельный двигатель: контроллер двигателя |
| 8 | Сигнал |
| 9 | Система впрыска топлива, топливный насос, стационарный обогреватель |
| 10 | Поворотные огни |
| 11 | Инфотейнмент-система, информационный дисплей, инфотейнмент-система |
| 12 | Обогрев заднего стекла, внешние зеркала |
| 13 | Центральный замок, охранная сигнализация |
| 14 | Управление двигателем Бензиновый двигатель: Дизельный двигатель: |
| 15 | Блок управления двигателем, двигатель Z 17 DTH |
| 16 | Розетка для аксессуаров, прикуриватель |
| 17 | — |
| 18 | Адаптивная оптика дальнего света |
| 19 | Система центрального замка |
| 20 | Внутреннее освещение, лампа для чтения |
| 21 | Система омывателя лобового стекла |
| 22 | Заднее электрическое стекло |
| 23 | Солнцезащитный люк, панорамная крыша |
| 24 | Охранная сигнализация |
| 25 | Задний дворник |
| 26 | Система зажигания, электроника двигателя |
| 27 | Управление двигателем, подушка безопасности, ESP |
| 28 | Система кондиционирования воздуха |
| 29 | Левый передний электрический стеклоподъёмник |
| 30 | — |
| 31 | Управление двигателем, двигатель Z 17 DTH |
| 32 | Правый передний электрический стеклоподъёмник |
| 33 | Центральный модуль управления, иммобилайзер, контрольные индикаторы |
| 34 | Очистители лобового стекла |
| 35 | Внутреннее освещение, внутреннее зеркало, информационный дисплей |
| 36 | Стоп-сигнал, ABS, ESP |
| 37 | Прикуриватель, дополнительный обогреватель |
| 38 | Обогрев сиденья (левое) |
| 39 | Обогрев сиденья (правое) |
| 40 | Адаптивная оптика дальнего света, автоматическая регулировка дальности фар |
| 41 | Фонари заднего хода |
| 42 | Охлаждение двигателя, освещение |
| 43 | Левый габаритный огонь |
| 44 | Правый габаритный огонь |
| 45 | Задний противотуманный фонарь |
| 46 | Противотуманные фары |
| 47 | Прицепное устройство, розетка для аксессуаров |
| 48 | Подогреватель топливного фильтра дизеля |
| 49 | — |
| 50 | Подогреватель топливного фильтра дизеля |
| 51 | Левый ближний свет: ксеноновая фара Галогенная фара |
| 52 | Правый ближний свет: ксеноновая фара Галогенная фара |
| 53 | Солнцезащитный люк, электрические стеклоподъёмники, радио |
| 54 | Дальний свет (левый) |
| 55 | Дальний свет (правый) |
| 56 | — |
