В этой статье мы рассмотрим второе поколение Opel Mokka (Vauxhall Mokka), выпускаемое с 2020 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Opel Mokka B 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Mokka B

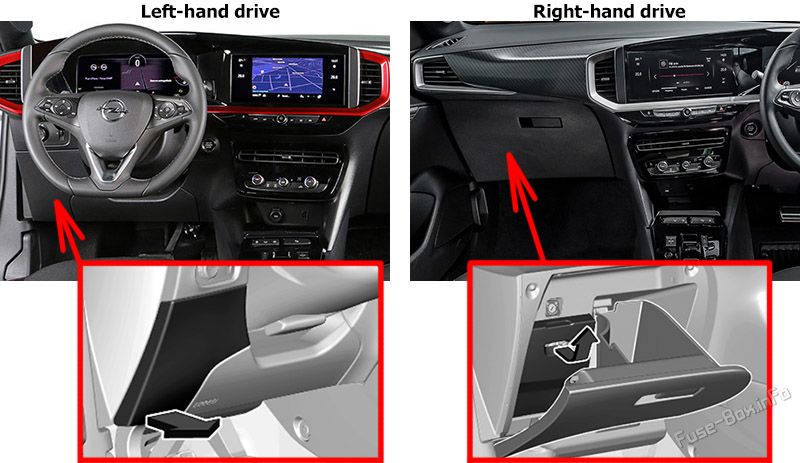

Расположение блока предохранителей
В автомобилях с левым рулем блок предохранителей находится за крышкой в приборной панели. Отсоедините крышку с нижней стороны и снимите её.
В автомобилях с правым рулем блок предохранителей расположен за крышкой в бардачке. Откройте бардачок и снимите крышку.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей приборной панели №1
| № | Цепь |
|---|---|
| 1 | Радар / Электроусилитель руля / Выключатель сцепления |
| 3 | Индуктивная зарядка / Бесключевой доступ |
| 4 | Сигнал |
| 5 | Омыватель лобового стекла |
| 6 | Омыватель лобового стекла |
| 7 | USB |
| 8 | Задний стеклоочиститель |
| 9 | Внутреннее освещение |
| 10 | Центральный замок |
| 11 | Центральный замок |
| 12 | Модуль диагностического разъема |
| 13 | Неэлектрическая версия: Система климат-контроля Электрическая версия: Модуль климат-контроля / Панель радио |
| 14 | Сигнализация / Opel Connect / Бесключевой доступ |
| 15 | Электрическая версия: Модуль электронного селектора / Блок управления фарами |
| 16 | Электрическая версия: Устройство разделения низковольтной сети |
| 17 | Приборная панель |
| 18 | Электрическая версия: Зарезервировано для послепродажного оборудования |
| 19 | Электрическая версия: Управление колонкой руля / Управление с руля |
| 21 | Неэлектрическая версия: Кнопка питания / Антиугонная система Электрическая версия: Кнопка питания |
| 22 | Датчик дождя / Датчик освещения / Камера |
| 23 | Напоминание о ремнях безопасности / Двойной выключатель тормозов / Прицеп |
| 24 | Инфотейнмент / Парктроник / Камера заднего вида |
| 25 | Подушка безопасности |
| 27 | Система охранной сигнализации |
| 28 | Прицеп |
| 29 | Инфотейнмент |
| 31 | Зажигалка / Розетка 12 В |
| 32 | Подогрев руля |
| 33 | Неэлектрическая версия: Система климат-контроля / Автоматическая коробка передач Электрическая версия: Сигнал пешеходной безопасности / Предварительный нагрев температуры |
| 34 | Парктроник / Регулировка внешних зеркал |
| 35 | Внешнее освещение |
| 36 | Внутреннее освещение |
Расположение блока предохранителей
В автомобилях с левым рулем блок предохранителей расположен за крышкой в бардачке. Откройте бардачок и снимите крышку. Снимите кронштейн.
В автомобилях с правым рулем блок предохранителей расположен за крышкой в приборной панели. Отсоедините крышку с нижней стороны и снимите её. Снимите кронштейн.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей приборной панели №2
| № | Цепь |
|---|---|
| 1 | Обогрев заднего стекла |
| 2 | Обогрев внешних зеркал |
| 3 | Электростеклоподъемники передние |
| 4 | Регулировка внешних зеркал / Складывание зеркал |
| 5 | Электростеклоподъемники задние |
| 10 | Обогрев передних сидений |
Расположение блока предохранителей
Блок предохранителей находится в передней левой части моторного отсека. Отсоедините крышку и снимите её.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Цепь |
|---|---|
| 1 | Система климат-контроля |
| 2 | Тормозная система |
| 3 | Блок предохранителей (правая сторона приборной панели) |
| 4 | Тормозная система |
| 5 | Неэлектрическая версия: Модуль управления кузовом |
| 6 | Вентилятор охлаждения |
| 7 | Модуль управления кузовом |
| 8 | Неэлектрическая версия: Модуль управления двигателем / Топливный насос Электрическая версия: Клапан климат-контроля |
| 9 | Неэлектрическая версия: Датчик NOX / Датчик воды в дизеле Электрическая версия: Блок управления электромобилем |
| 10 | Неэлектрическая версия: Модуль управления двигателем Электрическая версия: Блок управления электромобилем |
| 11 | Неэлектрическая версия: Модуль управления двигателем Электрическая версия: Блок управления электромобилем |
| 12 | Диагностический соединитель |
| 13 | Неэлектрическая версия: Модуль управления кузовом Электрическая версия: Модуль управления кузовом / Система климат-контроля |
| 14 | Неэлектрическая версия: Датчик аккумулятора |
| 15 | Неэлектрическая версия: Модуль управления прицепом Электрическая версия: Разъем E-service |
| 16 | Правая фара |
| 17 | Неэлектрическая версия: Модуль управления двигателем / Датчик NOX |
| 18 | Правая фара дальнего света |
| 19 | Левая фара дальнего света |
| 20 | Неэлектрическая версия: Модуль управления двигателем / Топливный насос / Дизельный нагреватель Электрическая версия: Блок управления электромобилем |
| 21 | Неэлектрическая версия: Стартер |
| 22 | Неэлектрическая версия: Автоматическая коробка передач Электрическая версия: Вентилятор охлаждения / Вакуумный насос / Блок управления электромобилем |
| 23 | Неэлектрическая версия: Система климат-контроля Электрическая версия: Преобразователь AC/DC / Преобразователь DC/DC |
| 24 | Неэлектрическая версия: Система климат-контроля |
| 25 | Неэлектрическая версия: Блок предохранителей (прицеп) Электрическая версия: Интерфейс высоковольтной батареи |
| 26 | Электрическая версия: Контроллер двигателя (электродвигатель и инвертор) |
| 27 | Модуль управления кузовом |
| 28 | Неэлектрическая версия: Система селективного каталитического восстановления |
| 29 | Стеклоочиститель лобового стекла |
| 30 | Неэлектрическая версия: Блок управления свечами накаливания дизеля Электрическая версия: Модуль управления кузовом |
| 31 | Неэлектрическая версия: Система климат-контроля Электрическая версия: Модуль управления кузовом |
| 32 | Руль |
