В этой статье мы рассмотрим Opel Vivaro C третьего поколения (Vauxhall Vivaro C), доступный с 2020 года по настоящее время. Здесь вы найдете схемы коробок предохранителей Opel Vivaro C 2020, 2021, 2022 и 2023, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Opel Vivaro C / Vauxhall Vivaro C
Расположение коробки предохранителей

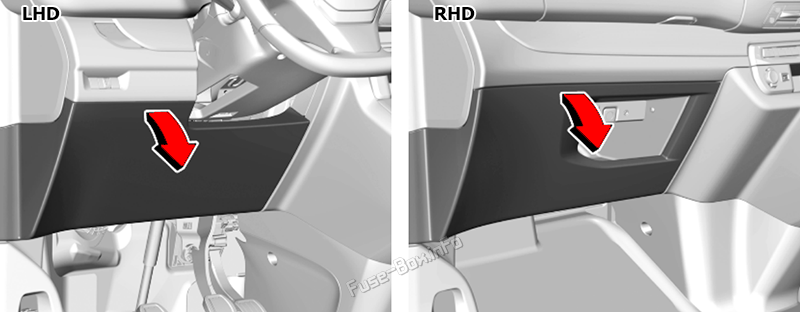

Коробка предохранителей расположена за крышкой в панели приборов с левой стороны. Отсоедините крышку, потянув за верхний левый угол, затем правый. Полностью снимите крышку и переверните ее.
Схемы коробки предохранителей
Версия 1 (Eco)
Назначение предохранителей в панели приборов (Версия 1 (Eco))
| № | Цепь |
|---|---|
| 1 | Выключатель сцепления, рулевое управление |
| 4 | Сигнал |
| 5 | Насос омывателя переднего и заднего стекла |
| 6 | Насос омывателя переднего и заднего стекла |
| 7 | Задняя розетка |
| 8 | Задние стеклоочистители |
| 10/11 | Центральный замок |
| 13 | Head-up дисплей, управление климат-контролем, управление инфотейнмент-системой, селектор передач |
| 14 | Система охранной сигнализации, телематический блок |
| 17 | Приборная панель |
| 19 | Управление на руле |
| 21 | Система защиты от кражи или электронная система ключа |
| 22 | Передняя камера, датчик дождя и света |
| 23 | Напоминание о ремне безопасности |
| 24 | Система помощи при парковке, инфотейнмент-система, задняя камера |
| 25 | Подушки безопасности |
| 29 | Инфотейнмент-система |
| 31 | Инфотейнмент-система (+ аккумулятор) |
| 32 | Передняя розетка |
| 34 | Внутреннее зеркало, система мониторинга слепых зон, управление зеркалами дверей |
| 35 | Подогрев форсунок омывателя, регулировка дальности света фар |
| 36 | Внутреннее освещение, зарядка фонарика |
Версия 2 (Full)
Назначение предохранителей в панели приборов (Версия 2 (Full))
| № | Цепь |
|---|---|
| 1 | Система защиты от кражи или электронная система ключа |
| 5 | Система помощи при парковке, инфотейнмент-система, задняя камера |
| 7 | Заднее управление климат-контролем, усилитель аудиосистемы |
| 8 | Задние стеклоочистители |
| 10/11 | Центральный замок |
| 12 | Система охранной сигнализации |
| 17 | Задняя розетка |
| 18 | Телематический блок |
| 21 | Внутреннее освещение, зарядка фонарика |
| 22 | Внутреннее освещение, подсветка бардачка |
| 23 | Система мониторинга слепых зон, управление зеркалами дверей |
| 24 | Управление на руле |
| 25 | Регулировка дальности света фар |
| 26 | Напоминание о ремне безопасности |
| 27 | Передняя камера, датчик дождя и света |
| 28 | Head-up дисплей, переднее управление климат-контролем, управление инфотейнмент-системой, селектор передач |
| 30A или 30B | Аудиосистема (+ аккумулятор) |
| 31 | Подушка безопасности |
| 33 | Передняя розетка |
| 35 | Приборная панель |
| 36 | Инфотейнмент-система |
Коробка предохранителей находится в передней левой части моторного отсека. Отсоедините крышку и снимите ее.
Назначение предохранителей в моторном отсеке
| № | Цепь |
|---|---|
| 12 | Подогрев форсунок омывателя |
| 14 | Насос омывателя переднего и заднего стекла |
| 15 | Передняя радаровая система, электроусилитель руля |
| 17 | Интерфейс встроенных систем |
| 19 | Мотор стеклоочистителя переднего стекла |
| 20 | Насос омывателя переднего и заднего стекла |
| 21 | Насос омывателя фар |
| 22 | Сигнал |
| 23 | Правая фара дальнего света |
| 24 | Левая фара дальнего света |
