Супермини Peugeot 206 производился с 1998 по 2008 год. В этой статье вы найдете схемы блоков предохранителей для Peugeot 206 (2002, 2003, 2004, 2005, 2006, 2007 и 2008), информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Peugeot 206 1999-2008

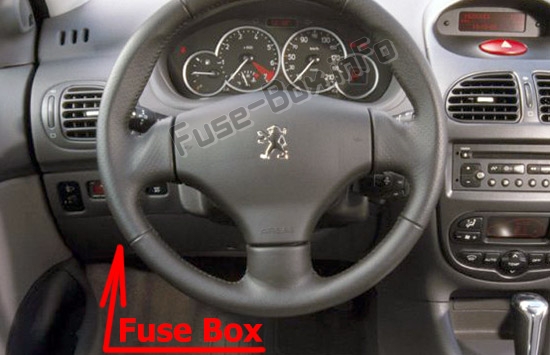

Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Открутите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Чтобы получить доступ к блоку в моторном отсеке (рядом с аккумулятором), отсоедините крышку.
2002
Моторный отсек
Назначение предохранителей в моторном отсеке (2002)
| № | Номинал | Функции |
|---|---|---|
| 1 | 10A | Подогреватель (дизель) — Датчик воды в дизеле — Выключатель заднего хода — Датчик скорости — Датчик воздушного потока (дизель) |
| 2 | 15A | Электромагнитный клапан адсорбера — Топливный насос |
| 3 | 10A | Блок управления ABS |
| 4 | 10A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20A | Реле вентилятора — Блок управления двигателем — Топливный насос (дизель) — Регулятор высокого давления дизеля — Электромагнитный клапан управления двигателем |
| 9 | 15A | Левый ближний свет |
| 10 | 15A | Правый ближний свет |
| 11 | 10A | Левый дальний свет |
| 12 | 15A | Правый дальний свет |
| 13 | 15A | Сигналы |
| 14 | 10A | Насосы омывателя лобового и заднего стекла |
| 15 | 30A | Нагреватель корпуса дроссельной заслонки — Топливный насос (дизель) — Лямбда-зонд — Блок управления двигателем — Датчик воздушного потока — Катушка зажигания — Электромагнитный клапан управления двигателем — Дизельный нагреватель — Форсунки |
| 16 | 30A | Реле воздушного насоса |
| 17 | 30A | Стеклоочиститель лобового стекла (высокая и низкая скорость) |
| 18 | 40A | Вентилятор кондиционера |
| Макси-предохранители: | ||
| 1* | 20A | Вентилятор |
| 2 * | 60A | ABS |
| 3 * | 30A | ABS |
| 4 * | 70A | Питание интерфейса встроенных систем |
| 5 * | 70A | Питание интерфейса встроенных систем |
| 6 * | — | Не используется |
| 7 * | 30A | Питание замка зажигания |
| 8 * | — | Не используется |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2002)
| № | Номинал | Функции |
|---|---|---|
| 1 | 15A | Сигнализация |
| 4 | 20A | Многофункциональный дисплей — Блок управления навигацией — Освещение багажника — Аудиосистема |
| 5 | 15A | Диагностика автоматической коробки передач |
| 6 | 10A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиосистема |
| 7 | 15A | Аксессуар для школы вождения — Сигнализация |
| 9 | 30A | Задние электрические стеклоподъемники |
| 10 | 40A | Обогрев заднего стекла и зеркал |
| 11 | 15A | Задний стеклоочиститель |
| 12 | 30A | Стеклоочиститель лобового стекла — Люк в крыше |
| 14 | 10A | Блок предохранителей двигателя — Подушки безопасности — Управление на руле — Датчик дождя |
| 15 | 15A | Приборная панель — Многофункциональный дисплей — Блок управления навигацией — Кондиционер — Аудиосистема |
| 16 | 30A | Блокировка/разблокировка дверей, капота и багажника — Управление двойной блокировкой |
| 20 | 10A | Правый стоп-сигнал |
| 21 | 15A | Левый стоп-сигнал — Третий стоп-сигнал |
| 22 | 30A | Передний и задний (206 SW) освещение салона — Чтец карт — Освещение бардачка — Прикуриватель — Задняя розетка 12 В (206 SW) |
| S1 | Шунт | Шунт PARC |
2003
Моторный отсек
ИЛИ
Назначение предохранителей в моторном отсеке (2003)
| N° | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Подогреватель (дизель) — Датчик воды в дизеле — Выключатель заднего хода — Датчик скорости — Датчик воздушного потока (дизель) |
| 2 | 15 A | Электромагнитный клапан адсорбера — Топливный насос |
| 3 | 10 A | Блок управления двигателем ABS/ESP — Выключатель стопов ESP |
| 4 | 10 A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | — | Не используется |
| 6 | 15 A | Передние противотуманные фары |
| 7 | — | Не используется |
| 8 | 20 A | Реле вентилятора — Блок управления двигателем — Топливный насос (дизель) — Регулятор высокого давления дизеля — Электромагнитный клапан управления двигателем |
| 9 | 15 A | Левый ближний свет |
| 10 | 15 A | Правый ближний свет |
| 11 | 10 A | Левый дальний свет |
| 12 | 15 A | Правый дальний свет |
| 13 | 15 A | Сигналы |
| 14 | 10 A | Насосы омывателя лобового и заднего стекла |
| 15 | 30 A | Нагреватель корпуса дроссельной заслонки — Топливный насос (дизель) — Лямбда-зонд — Блок управления двигателем — Датчик воздушного потока — Катушка зажигания — Электромагнитный клапан управления двигателем — Дизельный нагреватель — Форсунки — Электромагнитный клапан переменного фазинга двигателя (206 GTi 180) — Электромагнитный клапан переменного впуска воздуха (206 GTi 180) |
| 16 | 30 A | Реле воздушного насоса |
| 17 | 30 A | Стеклоочиститель лобового стекла (высокая и низкая скорость) |
| 18 | 40 A | Вентилятор кондиционера |
| Макси-предохранители: | ||
| 1* | 20 A | Вентилятор |
| 2* | 60 A | ABS/ESP |
| 3* | 30 A | ABS/ESP |
| 4* | 70 A | Питание интерфейса встроенных систем |
| 5* | 70 A | Питание интерфейса встроенных систем |
| 6* | — | Не используется |
| 7* | 30 A | Питание замка зажигания |
| 8* | — | Не используется |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с этими предохранителями должны выполняться дилером PEUGEOT |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2003)
| № | Номинал | Функции |
|---|---|---|
| 1 | 15A | Сигнализация |
| 4 | 20A | Многофункциональный дисплей — Блок управления навигацией — Освещение багажника — Аудиосистема |
| 5 | 15A | Диагностика автоматической коробки передач |
| 6 | 10A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиосистема |
| 7 | 15A | Аксессуар для школы вождения — Сигнализация |
| 9 | 30A | Задние электрические стеклоподъемники |
| 10 | 40A | Обогрев заднего стекла и зеркал |
| 11 | 15A | Задний стеклоочиститель |
| 12 | 30A | Стеклоочиститель лобового стекла — Люк в крыше |
| 14 | 10A | Блок предохранителей двигателя — Подушки безопасности — Управление на руле — Датчик дождя |
| 15 | 15A | Приборная панель — Многофункциональный дисплей — Блок управления навигацией — Кондиционер — Аудиосистема |
| 16 | 30A | Блокировка/разблокировка дверей, капота и багажника — Управление двойной блокировкой |
| 20 | 10A | Правый стоп-сигнал |
| 21 | 15A | Левый стоп-сигнал — Третий стоп-сигнал |
| 22 | 30A | Передний и задний (206 SW) освещение салона — Чтец карт — Освещение бардачка — Прикуриватель — Задняя розетка 12 В (206 SW) |
| S1 | Шунт | Шунт PARC |
2004, 2005, 2006
Моторный отсек
ИЛИ
Назначение предохранителей в моторном отсеке (2004, 2005, 2006)
| N° | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Подогреватель (дизель) — Датчик воды в дизеле — Выключатель заднего хода — Датчик скорости — Датчик воздушного потока (дизель) |
| 2 | 15 A | Электромагнитный клапан адсорбера — Топливный насос |
| 3 | 10 A | Блок управления двигателем ABS/ESP — Выключатель тормоза ESP |
| 4 | 10 A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | — | Не используется |
| 6 | 15 A | Передние противотуманные фары |
| 7 | 20 A | Не используется |
| 8 | 20 A | Реле вентилятора — Блок управления двигателем — Топливный насос (дизель) — Регулятор высокого давления дизеля — Электромагнитный клапан управления двигателем |
| 9 | 15 A | Левый ближний свет |
| 10 | 15 A | Правый ближний свет |
| 11 | 10 A | Левый дальний свет |
| 12 | 15 A | Правый дальний свет |
| 13 | 15 A | Сигнал |
| 14 | 10 A | Насосы омывателя лобового и заднего стекла |
| 15 | 30 A | Нагреватель корпуса дроссельной заслонки — Топливный насос (дизель) — Лямбда-зонд — Блок управления двигателем — Датчик воздушного потока — Катушка зажигания — Электромагнитный клапан управления двигателем — Дизельный нагреватель — Форсунки — Электромагнитный клапан переменного фазинга двигателя (206 GTi 180) — Электромагнитный клапан переменного впуска воздуха (206 GTi 180) |
| 16 | 30 A | Реле воздушного насоса |
| 17 | 30 A | Стеклоочиститель лобового стекла (высокая и низкая скорость) |
| 18 | 40 A | Вентилятор кондиционера |
| Макси-предохранители: | ||
| 1* | 20 A | Вентилятор |
| 2* | 60 A | ABS/ESP |
| 3* | 30 A | ABS/ESP |
| 4* | 70 A | Питание интерфейса встроенных систем |
| 5* | 70 A | Питание интерфейса встроенных систем |
| 6* | — | Не используется |
| 7* | 30 A | Питание замка зажигания |
| 8* | 20 A | Аудиоусилитель |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT. |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2004, 2005, 2006)
| N° | Номинал | Функции |
|---|---|---|
| 1 | 15 A | Сирена сигнализации |
| 4 | 20 A | Многофункциональный дисплей — Блок управления навигацией — Освещение багажника — Аудиосистема — Управление на руле — Прицеп |
| 5 | 15 A | Диагностика автоматической коробки передач |
| 6 | 10 A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиосистема — Датчик угла поворота руля (ESP) |
| 7 | 15 A | Аксессуар для школы вождения — Сигнализация |
| 9 | 30 A | Задние электрические стеклоподъемники |
| 10 | 40 A | Обогрев заднего стекла и зеркал |
| 11 | 15 A | Задний стеклоочиститель |
| 12 | 30 A | Передние электрические стеклоподъемники — Люк в крыше |
| 14 | 10 A | Блок предохранителей двигателя — Подушки безопасности — Управление на руле — Датчик дождя |
| 15 | 15 A | Приборная панель — Многофункциональный дисплей — Блок управления навигацией — Кондиционер — Аудиосистема |
| 16 | 30 A | Блокировка/разблокировка дверей, капота и багажника — Управление двойной блокировкой |
| 20 | 10 A | Правый стоп-сигнал |
| 21 | 15 A | Левый стоп-сигнал — Третий стоп-сигнал |
| 22 | 20 A | Переднее освещение салона и заднее освещение салона (206 SW) — Чтец карт — Освещение бардачка — Прикуриватель — Задняя розетка 12 В (206 SW) |
| S1 | Шунт | Шунт PARC |
2007, 2008
Моторный отсек
ИЛИ
Назначение предохранителей в моторном отсеке (2007, 2008)
| N° | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Подогреватель (дизель) — Датчик воды в дизеле — Выключатель заднего хода — Датчик скорости — Датчик воздушного потока (дизель) |
| 2 | 15 A | Электромагнитный клапан адсорбера — Топливный насос |
| 3 | 10 A | Блок управления двигателем ABS/ESP — Выключатель тормоза ESP |
| 4 | 10 A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | — | Не используется |
| 6 | 15 A | Передние противотуманные фары |
| 7 | — | Не используется |
| 8 | 20 A | Реле вентилятора — Блок управления двигателем — Топливный насос (дизель) — Регулятор высокого давления дизеля — Электромагнитный клапан управления двигателем |
| 9 | 15 A | Левый ближний свет |
| 10 | 15 A | Правый ближний свет |
| 11 | 10 A | Левый дальний свет |
| 12 | 15 A | Правый дальний свет |
| 13 | 15 A | Сигнал |
| 14 | 10 A | Насосы омывателя лобового и заднего стекла |
| 15 | 30 A | Нагреватель корпуса дроссельной заслонки — Топливный насос (дизель) — Лямбда-зонд — Блок управления двигателем — Датчик воздушного потока — Катушка зажигания — Электромагнитный клапан управления двигателем — Дизельный нагреватель — Форсунки |
| 16 | 30 A | Реле воздушного насоса |
| 17 | 30 A | Стеклоочиститель лобового стекла (высокая и низкая скорость) |
| 18 | 40 A | Вентилятор кондиционера |
| Макси-предохранители: | ||
| 1* | 20 A | Вентилятор |
| 2* | 60 A | ABS/ESP |
| 3* | 30 A | ABS/ESP |
| 4* | 70 A | Питание интерфейса встроенных систем |
| 5* | 70 A | Питание интерфейса встроенных систем |
| 6* | — | Не используется |
| 7* | 30 A | Питание замка зажигания |
| 8* | 20 A | Аудиоусилитель |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT. |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2007, 2008)
| № | Номинал | Функции |
|---|---|---|
| 1 | 15 A | Сирена сигнализации |
| 4 | 20 A | Многофункциональный дисплей — Освещение багажника — Аудиосистема — Управление на руле — Прицеп |
| 5 | 15 A | Диагностика автоматической коробки передач |
| 6 | 10 A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиосистема — Датчик угла поворота руля (ESP) |
| 7 | 15 A | Аксессуар для школы вождения — Сигнализация |
| 9 | 30 A | Задние электрические стеклоподъемники |
| 10 | 40 A | Обогрев заднего стекла и зеркал |
| 11 | 15 A | Задний стеклоочиститель |
| 12 | 30 A | Передние электрические стеклоподъемники — Люк в крыше |
| 14 | 10 A | Блок предохранителей двигателя — Подушки безопасности — Управление на руле — Датчик дождя |
| 15 | 15 A | Приборная панель — Многофункциональный дисплей — Кондиционер — Аудиосистема |
| 16 | 30 A | Блокировка/разблокировка дверей, капота и багажника — Управление двойной блокировкой |
| 20 | 10 A | Правый стоп-сигнал |
| 21 | 15 A | Левый стоп-сигнал — Третий стоп-сигнал |
| 22 | 20 A | Переднее освещение салона — Чтец карт — Освещение бардачка — Прикуриватель |
| S1 | Шунт | Шунт PARC |
