Компактный кроссовер Peugeot 3008 (первое поколение) производился с 2009 по 2016 год. В этой статье вы найдете схемы блоков предохранителей Peugeot 3008 (2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Peugeot 3008 2009-2016
Блок предохранителей на приборной панели

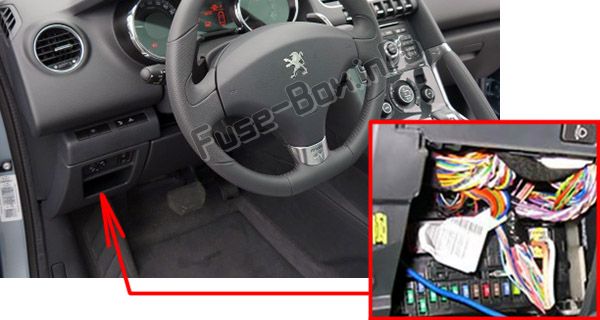

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (слева).
Автомобили с правым рулем: он размещен в нижней части приборной панели (слева).
Моторный отсек
Он размещен в моторном отсеке рядом с аккумулятором (слева).
2009, 2010
Приборная панель
Назначение предохранителей в блоке предохранителей на приборной панели (2009, 2010)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | 15 | Задний стеклоочиститель. |
| F2 | — | Не используется. |
| F3 | 5 | Блок управления подушками безопасности. |
| F4 | 10 | Электрохромное зеркало заднего вида, кондиционер, блок переключения и защиты, задняя мультимедиа. |
| F5 | 30 | Передние электрические стеклоподъемники с функцией автоматического открытия. |
| F6 | 30 | Задние электрические стеклоподъемники с функцией автоматического открытия. |
| F7 | 5 | Передние и задние лампы освещения салона, лампы подсветки карты, задние лампы чтения, освещение солнцезащитных козырьков, освещение бардачка, освещение центрального подлокотника, управление реле 12 В багажника. |
| F8 | 20 | Аудиосистема, аудио/телефон, CD-чейнджер, многофункциональный экран, система контроля давления в шинах, сирена сигнализации, блок управления сигнализацией, телематический блок, модуль обслуживания (с Peugeot Connect Media). |
| F9 | 30 | Передняя розетка 12 В, прикуриватель, задняя розетка 12 В. |
| F10 | 15 | Управление на рулевой колонке. |
| F11 | 15 | Контакт замка зажигания (малый ток). |
| F12 | 15 | Наличие прицепа, датчик дождя/освещенности, питание предохранителей F32, F34, F35. |
| F13 | 5 | Блок предохранителей двигателя, блок управления подушками безопасности. |
| F14 | 15 | Приборная панель, экран приборной панели, питание предохранителя F33. |
| F15 | 30 | Центральный замок и защита от угона. |
| F17 | 40 | Обогрев заднего стекла, питание предохранителя F30. |
| SH | — | Шунт PARC. |
| F29 | 30 | Розетка 12 В в багажнике. |
| F30 | 5 | Обогрев боковых зеркал. |
| F31 | 15 | Розетка для холодильника. |
| F32 | 5 | Рычаг переключения передач электронной коробки передач. |
| F33 | 10 | Проекционный дисплей, Bluetooth-система, кондиционер. |
| F34 | 5 | Индикатор непристегнутого ремня безопасности. |
| F35 | 10 | Парктроники, разрешение на Hi-Fi усилитель. |
| F36 | 10 | Блок управления блоком предохранителей прицепа, панель управления дверью водителя. |
| F37 | 20 | Hi-Fi усилитель. |
| F38 | 30 | Электрическое сиденье водителя. |
| F39 | 20 | Шторка панорамной крыши. |
| F40 | — | Не используется. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2009, 2010)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | 20 | Питание блока управления двигателем, топливный насос высокого давления и электромагнитные клапаны EGR (2.0 HDi 16V), форсунки (2.0 HDi 16V). |
| F2 | 15 | Гудок. |
| F3 | 10 | Стеклоомыватели передние/задний. |
| F4 | 10 | Дневные ходовые огни. |
| F5 | 15 | Адсорбер, электромагнитные клапаны сброса турбины и регулировки давления наддува (1.6 THP 16V), подогреватель масляных паров (1.6 THP 16V), дизельный подогреватель (1.6 HDi 16V). |
| F6 | 10 | Диагностический разъем, поворотные фары, насос сажевого фильтра (дизель), предупреждение о расстоянии, датчик уровня охлаждающей жидкости двигателя, управление регулировкой зеркал. |
| F7 | 10 | Блок управления электроусилителем руля, автоматическая коробка передач, мотор регулировки высоты поворотных фар. |
| F8 | 20 | Управление стартером. |
| F9 | 10 | Переключатели сцепления и тормоза. |
| F10 | 30 | Исполнители блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, кислородные датчики, форсунки, нагреватели, топливный насос, электронный термостат) (дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 | Вентилятор кондиционера. |
| F12 | 30 | Стеклоочистители лобового стекла (медленная/быстрая скорость). |
| F13 | 40 | Питание интерфейса встроенных систем (положительный контакт зажигания). |
| F14 | 30 | Воздушный насос. |
| F15 | 10 | Правая фара дальнего света. |
| F16 | 10 | Левая фара дальнего света. |
| F17 | 15 | Левая фара ближнего света. |
| F18 | 15 | Правая фара ближнего света. |
| F19 | 15 | Подогреватель масляных паров (1.6 VTi 16V), электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F20 | 10 | Электронный термостат, электромагнитные клапаны переменного газораспределения, электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 | Питание реле вентилятора, управление реле Valvetronic (1.6 VTi 16V), охлаждение турбины (1.6 THP 16V), датчик воздушного потока (1.6 HDi 16V). |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2009, 2010)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | — | Не используется. |
| F2 | 5 | Двухфункциональный выключатель тормоза. |
| F3 | 5 | Блок зарядки аккумулятора. |
| F4 | 25 | Электромагнитные клапаны ABS/ESP. |
| F5 | 5 | Блок управления ABS/ESP. |
| F6 | 15 | Автоматическая коробка передач, электронная коробка передач. |
| F7* | 80 | Насос электроусилителя руля. |
| F8* | 60 | Вентилятор. |
| F9* | 70/30 | Предпусковой нагреватель (дизель), электрический мотор Valvetronic (1.6 THP 16V). |
| F10* | 40 | Насос ABS/ESP. |
| F11* | 100 | Блок переключения и защиты. |
| F12* | 30 | Насос электронной коробки передач. |
| MF1* | — | Не используется. |
| MF2* | 30 | Блок предохранителей прицепа. |
| MF3* | 50 | Блок предохранителей салона. |
| MF4* | 80 | Интерфейс встроенных систем. |
| MF5* | 80 | Интерфейс встроенных систем. |
| MF6* | 30 | Электрический стояночный тормоз. |
| MF7* | 30 | Обогрев передних сидений. |
| MF8* | 20 | Омыватель фар. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы с максимальными предохранителями должны выполняться дилером PEUGEOT. |
2011, 2012, 2013
Приборная панель
Назначение предохранителей в блоке предохранителей на приборной панели (2011, 2012, 2013)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | 15 | Задний стеклоочиститель. |
| F2 | — | Не используется. |
| F3 | 5 | Блок управления подушками безопасности. |
| F4 | 10 | Электрохромное зеркало заднего вида, кондиционер, блок переключения и защиты, задняя мультимедиа. |
| F5 | 30 | Передние электрические стеклоподъемники с функцией автоматического открытия. |
| F6 | 30 | Задние электрические стеклоподъемники с функцией автоматического открытия. |
| F7 | 5 | Передние и задние лампы освещения салона, лампы подсветки карты, задние лампы чтения, освещение солнцезащитных козырьков, освещение бардачка, освещение центрального подлокотника, управление реле 12 В багажника. |
| F8 | 20 | Аудиосистема, аудио/телефон, CD-чейнджер, многофункциональный экран, система контроля давления в шинах, сирена сигнализации, блок управления сигнализацией, телематический блок, модуль обслуживания (с Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Передняя розетка 12 В, прикуриватель, задняя розетка 12 В. |
| F10 | 15 | Управление на рулевой колонке. |
| F11 | 15 | Контакт замка зажигания (малый ток). |
| F12 | 15 | Наличие прицепа, датчик дождя/солнца, питание предохранителей F32, F34, F35. |
| F13 | 5 | Блок предохранителей двигателя, блок управления подушками безопасности. |
| F14 | 15 | Приборная панель, экран приборной панели, питание предохранителя F33. |
| F15 | 30 | Центральный замок и защита от угона. |
| F17 | 40 | Обогрев заднего стекла, питание предохранителя F30. |
| SH | — | Шунт PARC. |
| F29 | — | Не используется. |
| F30 | 5 | Обогрев боковых зеркал. |
| F31 | 30 | Розетка 12 В в багажнике. |
| F32 | 5 | Рычаг переключения передач электронной коробки передач. |
| F33 | 10 | Проекционный дисплей, Bluetooth-система, кондиционер. |
| F34 | 5 | Индикатор непристегнутого ремня безопасности. |
| F35 | 10 | Парктроники, разрешение на Hi-Fi усилитель. |
| F36 | 10 | Блок управления блоком предохранителей прицепа, панель управления дверью водителя. |
| F37 | 20 | Hi-Fi усилитель. |
| F38 | 30 | Электрическое сиденье водителя. |
| F39 | 20 | Шторка панорамной крыши. |
| F40 | — | Не используется. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2011, 2012, 2013)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | 20 | Питание блока управления двигателем, топливный насос высокого давления и электромагнитные клапаны EGR (2.0 HDi 16V), форсунки (2.0 HDi 16V). |
| F2 | 15 | Гудок. |
| F3 | 10 | Стеклоомыватели передние/задний. |
| F4 | 10 | Дневные ходовые огни. |
| F5 | 15 | Адсорбер, электромагнитные клапаны сброса турбины и регулировки давления наддува (1.6 THP 16V), подогреватель масляных паров (1.6 THP 16V), дизельный подогреватель (1.6 HDi 16V). |
| F6 | 10 | Диагностический разъем, поворотные фары, насос сажевого фильтра (дизель), предупреждение о расстоянии, датчик уровня охлаждающей жидкости двигателя, управление регулировкой зеркал. |
| F7 | 10 | Блок управления электроусилителем руля, автоматическая коробка передач, мотор регулировки высоты поворотных фар. |
| F8 | 20 | Управление стартером. |
| F9 | 10 | Переключатели сцепления и тормоза. |
| F10 | 30 | Исполнители блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, кислородные датчики, форсунки, нагреватели, топливный насос, электронный термостат) (дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 | Вентилятор кондиционера. |
| F12 | 30 | Стеклоочистители лобового стекла (медленная/быстрая скорость). |
| F13 | 40 | Питание интерфейса встроенных систем (положительный контакт зажигания). |
| F14 | 30 | Воздушный насос. |
| F15 | 10 | Правая фара дальнего света. |
| F16 | 10 | Левая фара дальнего света. |
| F17 | 15 | Левая фара ближнего света. |
| F18 | 15 | Правая фара ближнего света. |
| F19 | 15 | Подогреватель масляных паров (1.6 VTi 16V), электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F20 | 10 | Электронный термостат, электромагнитные клапаны переменного газораспределения, электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 | Питание реле вентилятора, управление реле Valvetronic (1.6 VTi 16V), охлаждение турбины (1.6 THP 16V), датчик воздушного потока (1.6 HDi 16V). |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2011, 2012, 2013)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | — | Не используется. |
| F2 | 5 | Двухфункциональный выключатель тормоза. |
| F3 | 5 | Блок зарядки аккумулятора. |
| F4 | 25 | Электромагнитные клапаны ABS/ESP. |
| F5 | 5 | Блок управления ABS/ESP. |
| F6 | 15 | Автоматическая коробка передач, электронная коробка передач. |
| F7* | 80 | Насос электроусилителя руля. |
| F8* | 60 | Вентилятор. |
| F9* | 70/30 | Предпусковой нагреватель (дизель), электрический мотор Valvetronic (1.6 THP 16V). |
| F10* | 40 | Насос ABS/ESP. |
| F11* | 100 | Блок переключения и защиты. |
| F12* | 30 | Насос электронной коробки передач. |
| MF1* | — | Не используется. |
| MF2* | 30 | Блок предохранителей прицепа. |
| MF3* | 50 | Блок предохранителей салона. |
| MF4* | 80 | Интерфейс встроенных систем. |
| MF5* | 80 | Интерфейс встроенных систем. |
| MF6* | 30 | Электрический стояночный тормоз. |
| MF7* | 30 | Обогрев передних сидений. |
| MF8* | 20 | Омыватель фар. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы с максимальными предохранителями должны выполняться дилером PEUGEOT. |
2014, 2015, 2016
Приборная панель
Назначение предохранителей в блоке предохранителей на приборной панели (2014, 2015, 2016)
| № | Номинал (А) | Назначение |
|---|---|---|
| F1 | 15 | Задний стеклоочиститель. |
| F2 | — | Не используется. |
| F3 | 5 | Блок управления подушками безопасности. |
| F4 | 10 | Электрохромное зеркало заднего вида, кондиционер, блок переключения и защиты, задняя мультимедиа. |
| F5 | 30 | Передние электрические стеклоподъемники с функцией автоматического открытия. |
| F6 | 30 | Задние электрические стеклоподъемники с функцией автоматического открытия. |
| F7 | 5 | Передние и задние лампы освещения салона, лампы подсветки карты, задние лампы чтения, освещение солнцезащитных козырьков, освещение бардачка, освещение центрального подлокотника, управление реле 12 В багажника. |
| F8 | 20 | Аудиосистема, аудио/телефон, CD-чейнджер, многофункциональный экран, система контроля давления в шинах, сирена сигнализации, блок управления сигнализацией, телематический блок. |
| F9 | 30 | Передняя розетка 12 В, прикуриватель, задняя розетка 12 В. |
| F10 | 15 | Управление на рулевой колонке. |
| F11 | 15 | Контакт замка зажигания (малый ток). |
| F12 | 15 | Наличие прицепа, датчик дождя/солнца, питание предохранителей F32, F34, F35. |
| F13 | 5 | Блок предохранителей двигателя, блок управления подушками безопасности. |
| F14 | 15 | Приборная панель, экран приборной панели, питание предохранителя F33. |
| F15 | 30 | Центральный замок и защита от угона. |
| F17 | 40 | Обогрев заднего стекла, питание предохранителя F30. |
| F30 | 5 | Обогрев боковых зеркал. |
| F31 | 30 | Розетка 12 В в багажнике. |
| F32 | 5 | Рычаг переключения передач электронной коробки передач. |
| F33 | 10 | Проекционный дисплей, Bluetooth-система, кондиционер. |
| F34 | 5 | Индикатор непристегнутого ремня безопасности. |
| F35 | 10 | Парктроники, разрешение на Hi-Fi усилитель. |
| F36 | 10 | Блок управления блоком предохранителей прицепа, панель управления дверью водителя. |
| F37 | 20 | Hi-Fi усилитель. |
| F38 | 30 | Электрическое сиденье водителя. |
| F39 | 20 | Шторка панорамной крыши. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015, 2016)
| № | Номинал (А) | Назначение |
|---|---|---|
| F2 | 15 | Гудок. |
| F3 | 10 | Стеклоомыватели передний/задний. |
| F4 | 10 | Дневные ходовые огни. |
| F5 | 15 | Адсорбер, электромагнитные клапаны сброса турбины и регулировки давления наддува (1.6 THP), подогреватель масляных паров (1.6 THP), дизельный подогреватель (1.6 HDi). |
| F6 | 10 | Диагностический разъем, поворотные фары, насос сажевого фильтра (дизель), предупреждение о расстоянии, управление регулировкой зеркал. |
| F7 | 10 | Блок управления электроусилителем руля, автоматическая коробка передач, мотор регулировки высоты поворотных фар. |
| F8 | 20 | Управление стартером. |
| F9 | 10 | Переключатели сцепления и тормоза. |
| F11 | 40 | Вентилятор кондиционера. |
| F12 | 30 | Стеклоочистители лобового стекла (медленная/быстрая скорость). |
| F14 | 30 | Воздушный насос. |
| F15 | 10 | Правая фара дальнего света. |
| F16 | 10 | Левая фара дальнего света. |
| F17 | 15 | Левая фара ближнего света. |
| F18 | 15 | Правая фара ближнего света. |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2014, 2015, 2016)
| № | Номинал (А) | Назначение |
|---|---|---|
| F2 | 5 | Двухфункциональный выключатель тормоза. |
| F3 | 5 | Блок зарядки аккумулятора. |
| F4 | 25 | Электромагнитные клапаны ABS/DSC. |
| F6 | 15 | Электронная/автоматическая коробка передач. |
