Большой семейный минивэн Peugeot 807 выпускался с 2002 по 2014 год. В этой статье вы найдёте схемы блоков предохранителей для Peugeot 807 (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014), получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Peugeot 807 2002-2014
Блок предохранителей на приборной панели

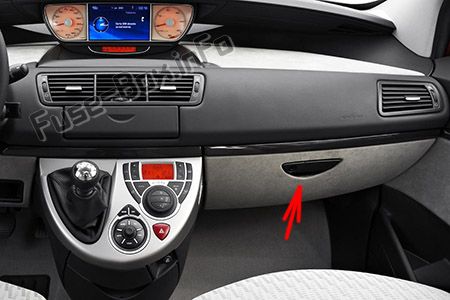

Автомобили с левым рулём: предохранители расположены в нижней части бардачка на приборной панели (правая сторона).
Автомобили с правым рулём: расположен под торпедо (сторона водителя)
Моторный отсек
Предохранители на аккумуляторе
Предохранители расположены в отсеке аккумулятора, который находится под полом перед сиденьем на правой стороне.
2002, 2003, 2004
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2002, 2003, 2004)
| № | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Задний противотуманный фонарь. |
| 2 | 15 A | Стеклоочиститель заднего стекла. |
| 4 | 15 A | Питание функций через интерфейс встроенных систем. |
| 5 | 10 A | Левый стоп-сигнал. |
| 7 | 20 A | Лампы подсветки для чтения карты — Прикуриватель — Подсветка нижнего бардачка пассажира — Электрохромное внутреннее зеркало. |
| 9 | 30 A | Передние электрические стеклоподъёмники — Передний люк в крыше. |
| 10 | 20 A | Диагностический разъём — Разъём прицепа. |
| 11 | 15 A | Сигнализация — Телекоммуникации — Аудиосистема — Многофункциональные дисплеи — Управление на руле — Фильтр сажевых частиц. |
| 12 | 10 A | Правая фара — Подсветка номерного знака — Свет на панели кондиционера — Подсветка салона. |
| 14 | 30 A | Центральный замок — Многократное запирание. |
| 15 | 30 A | Задние стеклоподъёмники. |
| 16 | 5 A | Питание блока управления подушками безопасности через интерфейс встроенных систем |
| 17 | 15 A | Правый стоп-сигнал, третий стоп-сигнал — Стоп-сигналы прицепа. |
| 18 | 10 A | Питание диагностического разъёма — Выключатели педалей тормоза и сцепления. |
| 19 | 40 A | Шунт PARC. |
| 20 | 10 A | Питание аудиосистемы через интерфейс встроенных систем. |
| 22 | 10 A | Левые габаритные огни — Габаритные огни прицепа. |
| 23 | 15 A | Сирена сигнализации — Блок управления автоматической коробкой передач. |
| 24 | 15 A | Питание задней парктроник через интерфейс встроенных систем. |
| 26 | 40 A | Обогрев заднего стекла. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2002, 2003, 2004)
| N° | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Выключатель заднего хода механической коробки передач — Фары-ксенон — Управление реле вентилятора — Уровень охлаждающей жидкости двигателя — Нагреватель масла или предпусковой нагреватель (дизель) — Датчик скорости автомобиля или датчик массового расхода воздуха (дизель). |
| 2 | 15 A | Топливный насос — Электромагнитные клапаны рециркуляции отработавших газов и регулировки давления турбины (дизель). |
| 3 | 10 A | Блок управления ABS или ESP. |
| 4 | 10 A | Питание положительным от зажигания в жгуте проводов двигателя |
| 5 | 10 A | Не используется или инжектор фильтра сажевых частиц (дизель) — Блок управления фильтром сажевых частиц (дизель). |
| 6 | 15 A | Передние противотуманные фары. |
| 7 | 20 A | Насос для мойки фар. |
| 8 | 20 A | Питание через реле жгута проводов двигателя — Управление реле вентилятора (дизель) — Электромагнитные клапаны регулировки высокого давления дизеля и рециркуляции отработавших газов (дизель). |
| 9 | 15 A | Левый ближний свет — Регулировка высоты фар. |
| 10 | 15 A | Правый ближний свет. |
| 11 | 10 A | Левый дальний свет. |
| 12 | 10 A | Правый дальний свет. |
| 13 | 15 A | Гудок. |
| 14 | 10 A | Насосы омывателя переднего и заднего стекла. |
| 15 | 30 A | Кислородный датчик — Форсунки — Катушка зажигания — Электромагнитные клапаны адсорбера, фаз, рециркуляции отработавших газов (бензин) — Электромагнитный клапан топливного насоса (дизель). |
| 16 | 30 A | Не используется или воздушный насос (бензин). |
| 17 | 30 A | Стеклоочиститель переднего стекла. |
| 18 | 40 A | Дополнительные вентиляторы. |
| 1* | 50 A | Вентилятор (высокая скорость). |
| 2 — | 50 A | Блок управления ABS или ESP. |
| 3* | 30 A | Не используется или клапан ESP или Дополнительный нагрев (дизель). |
| 4* | 60 A | Питание интерфейса встроенных систем 1. |
| 5* | 70 A | Питание интерфейса встроенных систем 2. |
| 6* | 30 A | Вентилятор (низкая скорость). |
| 7* | 40 A | Электронная иммобилайзер. |
| 8* | 50 A | Вентиляторы кондиционера. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2002, 2003, 2004)
| N° | Номинал | Функции |
|---|---|---|
| 1* | 40 A | Правая электрическая раздвижная боковая дверь. |
| 2* | 40 A | Левая электрическая раздвижная боковая дверь. |
| 3* | 30 A | Усилитель HI-FI. |
| 4* | 30 A | Не используется или Дополнительный нагрев (дизель). |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | 25 A | Электрорегулировка сиденья водителя. |
| 33 | 25 A | Электрорегулировка сиденья пассажира. |
| 34 | 20 A | Люк в крыше третьего ряда. |
| 35 | 20 A | Люк в крыше второго ряда. |
| 36 | 10 A | Подогрев сиденья пассажира. |
| 37 | 10 A | Подогрев сиденья водителя. |
| 38 | 15 A | Электрозамок для детей. |
| 39 | 20 A | Гнездо 12 В третьего ряда. |
| 40 | 20 A | Гнездо 12 В второго ряда. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
2005
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2005)
| № | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Задний противотуманный фонарь. |
| 2 | 15 A | Стеклоочиститель заднего стекла. |
| 4 | 15 A | Питание функций через интерфейс встроенных систем. |
| 5 | 10 A | Левый стоп-сигнал. |
| 7 | 20 A | Лампы подсветки для чтения карты — Прикуриватель — Подсветка нижнего бардачка пассажира — Электрохромное внутреннее зеркало. |
| 9 | 30 A | Передние электрические стеклоподъёмники — Передний люк в крыше. |
| 10 | 20 A | Диагностический разъём — Разъём прицепа. |
| 11 | 15 A | Сигнализация — Телекоммуникации — Аудиосистема — Многофункциональные дисплеи — Управление на руле — Фильтр сажевых частиц. |
| 12 | 10 A | Правая фара — Подсветка номерного знака — Свет на панели кондиционера — Подсветка салона. |
| 14 | 30 A | Центральный замок — Многократное запирание. |
| 15 | 30 A | Задние стеклоподъёмники. |
| 16 | 5 A | Питание блока управления подушками безопасности через интерфейс встроенных систем |
| 17 | 15 A | Правый стоп-сигнал, третий стоп-сигнал — Стоп-сигналы прицепа. |
| 18 | 10 A | Питание диагностического разъёма — Выключатели педалей тормоза и сцепления. |
| 19 | 40 A | Шунт PARC. |
| 20 | 10 A | Питание аудиосистемы через интерфейс встроенных систем. |
| 22 | 10 A | Левые габаритные огни — Габаритные огни прицепа. |
| 23 | 15 A | Сирена сигнализации — Блок управления автоматической коробкой передач. |
| 24 | 15 A | Питание задней парктроник через интерфейс встроенных систем. |
| 26 | 40 A | Обогрев заднего стекла. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2005)
| N° | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Выключатель заднего хода механической коробки передач — Фары-ксенон — Управление реле вентилятора — Уровень охлаждающей жидкости двигателя — Нагреватель масла или предпусковой нагреватель (дизель) — Датчик скорости автомобиля или датчик массового расхода воздуха (дизель). |
| 2 | 15 A | Топливный насос — Электромагнитные клапаны рециркуляции отработавших газов и регулировки давления турбины (дизель). |
| 3 | 10 A | Блок управления ABS или ESP. |
| 4 | 10 A | Питание положительным от зажигания в блоке предохранителей двигателя. |
| 5 | 10 A | Не используется или инжектор фильтра сажевых частиц (дизель) — Блок управления фильтром сажевых частиц (дизель). |
| 6 | 15 A | Передние противотуманные фары. |
| 7 | 20 A | Насос для мойки фар. |
| 8 | 20 A | Питание через реле блока предохранителей двигателя — Управление реле вентилятора (дизель) — Электромагнитные клапаны регулировки высокого давления дизеля и рециркуляции отработавших газов (дизель). |
| 9 | 15 A | Реле ближнего света (только для автомобилей без фар-ксенон) — Регулировка высоты фар. |
| 10 | 15 A | Реле ближнего света (только для автомобилей без фар-ксенон). |
| 11 | 10 A | Левый дальний свет. |
| 12 | 10 A | Правый дальний свет. |
| 13 | 15 A | Гудок. |
| 14 | 10 A | Насосы омывателя переднего и заднего стекла. |
| 15 | 30 A | Кислородный датчик — Форсунки — Катушка зажигания — Электромагнитные клапаны адсорбера, фаз, рециркуляции отработавших газов (бензин) — Электромагнитный клапан топливного насоса (дизель). |
| 16 | 30 A | Не используется или воздушный насос (бензин). |
| 17 | 30 A | Стеклоочиститель переднего стекла. |
| 18 | 40 A | Дополнительные вентиляторы. |
| 1* | 50 A | Вентилятор (высокая скорость). |
| 2* | 50 A | Блок управления ABS или ESP. |
| 3* | 30 A | Не используется или клапан ESP или Дополнительный нагрев (дизель). |
| 4* | 60 A | Питание интерфейса встроенных систем 1. |
| 5* | 70 A | Питание интерфейса встроенных систем 2. |
| 6* | 30 A | Вентилятор (низкая скорость). |
| 7* | 40 A | Электронная иммобилайзер. |
| 8* | 50 A | Вентиляторы кондиционера. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2005)
| N° | Номинал | Функции |
|---|---|---|
| 1* | 40 A | Правая электрическая раздвижная боковая дверь. |
| 2* | 40 A | Левая электрическая раздвижная боковая дверь. |
| 3* | 30 A | Не используется. |
| 4* | 30 A | Не используется или Дополнительный нагрев (дизель). |
| 29 | — | Не используется. |
| 30 | 10 A | Правая фара ближнего света (только для автомобилей без фар-ксенон). |
| 31 | 10 A | Левая фара ближнего света (только для автомобилей без фар-ксенон). |
| 32 | 25 A | Электрорегулировка сиденья водителя. |
| 33 | 25 A | Электрорегулировка сиденья пассажира. |
| 34 | 20 A | Люк в крыше третьего ряда. |
| 35 | 20 A | Люк в крыше второго ряда. |
| 36 | 10 A | Подогрев сиденья пассажира. |
| 37 | 10 A | Подогрев сиденья водителя. |
| 38 | 15 A | Электрозамок для детей. |
| 39 | 20 A | Гнездо 12 В третьего ряда. |
| 40 | 20 A | Гнездо 12 В второго ряда. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
2006
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2006)
| № | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Задние противотуманные фонари. |
| 2 | 15 A | Стеклоочиститель заднего стекла. |
| 4 | 15 A | Питание функций через интерфейс встроенных систем. |
| 5 | 10 A | Левый стоп-сигнал. |
| 7 | 20 A | Лампы подсветки для чтения карты — Прикуриватель — Подсветка нижнего бардачка пассажира — Электрохромное внутреннее зеркало. |
| 9 | 30 A | Передние электрические стеклоподъёмники — Передний люк в крыше. |
| 10 | 20 A | Диагностический разъём. |
| 11 | 15 A | Сигнализация — Телекоммуникации — Аудиосистема — Многофункциональные экраны — Управление на руле — Фильтр сажевых частиц |
| 12 | 10 A | Правая фара — Подсветка номерного знака — Свет на панели кондиционера — Подсветка салона. |
| 14 | 30 A | Центральный замок — Многократное запирание. |
| 15 | 30 A | Задние стеклоподъёмники. |
| 16 | 5 A | Питание ECU подушек безопасности через интерфейс встроенных систем. |
| 17 | 15 A | Правый стоп-сигнал — Дополнительный стоп-сигнал — Стоп-сигналы прицепа. |
| 18 | 10 A | Питание диагностического разъёма — Выключатели педалей тормоза и сцепления — Питание блока управления моторизованными раздвижными боковыми дверями. |
| 19 | 40 A | Шунт PARC. |
| 20 | 10 A | Питание аудиосистемы через интерфейс встроенных систем. |
| 22 | 10 A | Левые габаритные огни — Габаритные огни прицепа. |
| 23 | 15 A | Сирена сигнализации — ECU автоматической коробки передач. |
| 24 | 15 A | Питание задней парктроник через интерфейс встроенных систем. |
| 26 | 40 A | Обогрев заднего стекла. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | Номинал | Функции |
|---|---|---|
| 1 | 10 A | Выключатель заднего хода механической коробки передач — Фары-ксенон Реле вентилятора — Уровень охлаждающей жидкости двигателя — Нагреватель масла или Предпусковой нагреватель (дизель) — Датчик скорости автомобиля или Расходомер воздуха (дизель). |
| 2 | 15 A | Топливный насос — Электромагнитные клапаны рециркуляции отработавших газов и регулировки давления турбины (дизель). |
| 3 | 10 A | ECU ABS или ECU ESP. |
| 4 | 10 A | Питание положительным от зажигания блока предохранителей двигателя. |
| 5 | 10 A | Не используется или Инжектор фильтра сажевых частиц (дизель) — ECU фильтра сажевых частиц (дизель). |
| 6 | 15 A | Передние противотуманные фары. |
| 7 | 20 A | Насос для мойки фар. |
| 8 | 20 A | Питание через блок предохранителей двигателя — Управление реле вентилятора (дизель) — Электромагнитные клапаны регулировки высокого давления дизеля и рециркуляции отработавших газов (дизель) |
| 9 | 15 A | Реле ближнего света (только для автомобилей без фар-ксенон) — Регулировка высоты фар. |
| 10 | 15 A | Реле ближнего света (только для автомобилей без фар-ксенон). |
| 11 | 10 A | Левая фара дальнего света. |
| 12 | 10 A | Правая фара дальнего света. |
| 13 | 15 A | Гудок. |
| 14 | 10 A | Насосы омывателя переднего и заднего стекла. |
| 15 | 30 A | Кислородный датчик — Форсунки — Катушка зажигания — Электромагнитные клапаны адсорбера, фаз и рециркуляции отработавших газов (бензин) — Электромагнитный клапан топливного насоса (дизель). |
| 16 | 30 A | Не используется или Воздушный насос (бензин). |
| 17 | 30 A | Стеклоочиститель переднего стекла. |
| 18 | 40 A | Дополнительные вентиляторы. |
| 1* | 50 A | Вентилятор (Высокая скорость). |
| 2* | 50 A | ECU ABS или ECU ESP. |
| 3* | 30 A | Не используется или Клапан соленоид ESP или Дополнительный нагрев (дизель). |
| 4* | 60 A | Питание интерфейса встроенных систем 1. |
| 5* | 70 A | Питание интерфейса встроенных систем 2. |
| 6* | 30 A | Вентилятор (Низкая скорость). |
| 7* | 40 A | Электронный иммобилайзер двигателя. |
| 8* | 50 A | Вентиляторы кондиционера. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2006)
| № | Номинал | Функции |
|---|---|---|
| 1 * | 40 A | Правая электрическая раздвижная боковая дверь. |
| 2 * | 40 A | Левая электрическая раздвижная боковая дверь. |
| 3 * | 40 A | Не используется или подключение прицепа. |
| 4 * | 30 A | Не используется или Дополнительный нагрев (дизель). |
| 29 | — | Не используется. |
| 30 | 10 A | Правая фара ближнего света (только для автомобилей без фар-ксенон). |
| 31 | 10 A | Левая фара ближнего света (только для автомобилей без фар-ксенон). |
| 32 | 25 A | Электрорегулировка сиденья водителя. |
| 33 | 25 A | Электрорегулировка сиденья пассажира. |
| 34 | 20 A | Люк в крыше третьего ряда. |
| 35 | 20 A | Люк в крыше второго ряда. |
| 36 | 10 A | Подогрев сиденья пассажира. |
| 37 | 10 A | Подогрев сиденья водителя. |
| 38 | 15 A | Электрозамок для детей. |
| 39 | 20 A | Гнездо 12 В третьего ряда. |
| 40 | 20 A | Гнездо 12 В второго ряда. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
2007, 2008, 2009
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2007, 2008, 2009)
| № | Номинал (А) | Функции |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель. |
| 2 | — | Не используется. |
| 3 | 5 | Блок управления подушками безопасности. |
| 4 | 10 | Датчик угла поворота руля, Диагностический разъём, Датчик ESP, Ручной кондиционер, Выключатель сцепления, Регулировка высоты фар, Насос фильтра сажевых частиц, Электрохромное внутреннее зеркало |
| 5 | 30 | Электрозеркала, Мотор электрического стеклоподъёмника. |
| 6 | 30 | Питание передних электрических стеклоподъёмников, Люк в крыше первого ряда. |
| 7 | 5 | Подсветка салона, Свет бардачка, Свет зеркал освещения. |
| 8 | 20 | Многофункциональный дисплей, Сирена охранной сигнализации, Аудиосистема, Чейнджер компакт-дисков, Аудио/телефон, Блок предохранителей прицепа, Блок управления дизельной присадкой, Блок контроля давления в шинах, Блок управления модулем раздвижных дверей. |
| 9 | 30 | Прикуриватель. |
| 10 | 15 | Переключатели на руле, Блок предохранителей прицепа. |
| 11 | 15 | Диагностический разъём, Выключатель зажигания, Автоматическая коробка передач. |
| 12 | 15 | Блок памяти сиденья водителя, Электрическое сиденье пассажира, Блок управления подушками безопасности, Блок управления парктроником, Кнопки раздвижных боковых дверей |
| 13 | 5 | Блок предохранителей двигателя, Блок предохранителей прицепа. |
| 14 | 15 | Датчик дождя, Автоматический кондиционер, Приборная панель, Люки в крыше, Блок предупредительных ламп одометра, Управление аудио-телекоммуникациями. |
| 15 | 30 | Блокировка/разблокировка/многократное запирание доступа. |
| 16 | — | Не используется. |
| 17 | 40 | Обогрев заднего стекла. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2007, 2008, 2009)
| N° | Номинал (А) | Функции |
|---|---|---|
| 1 | 20 | Блок управления двигателем, Системы подачи топлива и воздуха, Вентилятор. |
| 2 | 15 | Гудок. |
| 3 | 10 | Насосы омывателя переднего и заднего стекла. |
| 4 | 20 | Насос для мойки фар. |
| 5 | 15 | Система подачи топлива. |
| 6 | 10 | Рулевое управление с усилителем, Дополнительный выключатель тормозной педали, Блок управления автоматической коробкой передач. |
| 7 | 10 | Система торможения (ABS/ESP). |
| 8 | 20 | Управление стартером. |
| 9 | 10 | Блок управления двигателем. |
| 10 | 30 | Системы подачи топлива и воздуха, Системы контроля выбросов. |
| 11 | 40 | Передний кондиционер. |
| 12 | 30 | Стеклоочиститель лобового стекла. |
| 13 | 40 | Интерфейс встроенных систем. |
| 14 | 30 | Не используется. |
| 1* | 50 | Вентиляторы кондиционера. |
| 2* | 40 | Система торможения (ABS/ESP). |
| 3 * | 30 | Система торможения (ABS/ESP). |
| 4 * | 60 | Питание интерфейса встроенных систем. |
| 5 * | 70 | Питание интерфейса встроенных систем. |
| 6* | 20 | Дополнительный нагрев (дизель). |
| 7 * | Не используется. | |
| 8* | Не используется. | |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2007, 2008, 2009)
| N° | Номинал (А) | Функции |
|---|---|---|
| 1 * | 40 | Электрическая раздвижная боковая дверь. |
| 2 * | 40 | Электрическая раздвижная боковая дверь. |
| 3 * | — | Не используется. |
| 4 * | 40 | Блок предохранителей прицепа. |
| 31 | 5 | Основной выключатель тормоза. |
| 32 | 25 | Память сиденья водителя. |
| 33 | 25 | Память сиденья пассажира. |
| 34 | 20 | Люк в крыше третьего ряда. |
| 35 | 20 | Люк в крыше второго ряда. |
| 36 | 10 | Подогрев сиденья пассажира. |
| 37 | 10 | Подогрев сиденья водителя. |
| 38 | 15 | Фары дальнего света (ксеноновая лампа). |
| 39 | 20 | Гнездо 12 В третьего ряда. |
| 40 | 20 | Гнездо 12 В второго ряда. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
2010, 2011, 2012, 2013
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2010, 2013)
| N° | Номинал (А) | Функции |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель. |
| 2 | — | Не используется. |
| 3 | 5 | Блок управления подушками безопасности. |
| 4 | 10 | Датчик угла поворота руля, Диагностический разъём, Датчик ESP, Ручной кондиционер, Выключатель сцепления, Регулировка высоты фар, Насос фильтра сажевых частиц, Электрохромное внутреннее зеркало. |
| 5 | 30 | Электрозеркала, Мотор электрического стеклоподъёмника пассажира, Люк в крыше первого ряда. |
| 6 | 30 | Питание передних электрических стеклоподъёмников. |
| 7 | 5 | Подсветка салона, Свет бардачка, Свет зеркал освещения, Свет экранов развлечений второго ряда. |
| 8 | 20 | Многофункциональный дисплей, Сирена охранной сигнализации, Аудиосистема, Чейнджер компакт-дисков, Аудио/телефон, Блок управления дизельной присадкой, Блок контроля давления в шинах, Блок управления модулем раздвижных дверей. |
| 9 | 30 | Прикуриватель. |
| 10 | 15 | Переключатели на руле, Блок предохранителей прицепа. |
| 11 | 15 | Диагностический разъём, Выключатель зажигания, Автоматическая коробка передач (4-ступенчатая). |
| 12 | 15 | Блок памяти сиденья водителя, Электрическое сиденье пассажира, Блок управления подушками безопасности, Блок управления парктроником, Кнопки раздвижных боковых дверей, Набор для беспроводной связи, Автоматическая коробка передач (6-ступенчатая). |
| 13 | 5 | Блок предохранителей двигателя, Блок предохранителей прицепа. |
| 14 | 15 | Датчик дождя, Автоматический кондиционер, Приборная панель, Люки в крыше, Блок предупредительных ламп одометра, Управление аудио-телекоммуникациями. |
| 15 | 30 | Блокировка замка пассажира. |
| 16 | 30 | Блокировка/разблокировка доступа. |
| 17 | 40 | Обогрев заднего стекла. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2010, 2013)
| N° | Номинал (А) | Функции |
|---|---|---|
| 1 | 20 | Блок управления двигателем. Системы подачи топлива и воздуха, Вентилятор. |
| 2 | 15 | Гудок. |
| 3 | 10 | Насосы омывателя переднего и заднего стекла. |
| 4 | 20 | Насос для мойки фар. |
| 5 | 15 | Система подачи топлива. |
| 6 | 10 | Рулевое управление с усилителем, Дополнительный выключатель тормозной педали, Блок управления автоматической коробкой передач, Датчик массового расхода воздуха, Автоматическая коррекция фар с ксеноновыми лампами. |
| 7 | 10 | Система торможения (ABS/ESP). |
| 8 | 20 | Управление стартером. |
| 9 | 10 | Основной выключатель тормоза. |
| 10 | 30 | Системы подачи топлива и воздуха, Системы контроля выбросов. |
| 11 | 40 | Передний кондиционер. |
| 12 | 30 | Стеклоочиститель лобового стекла. |
| 13 | 40 | Интерфейс встроенных систем. |
| 14 | 30 | Не используется. |
| 15 | 30 | Управление блокировкой/разблокировкой/многократным запиранием детского замка. |
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе (2010, 2013)
| N° | Номинал (А) | Функции |
|---|---|---|
| 1* | 40 | Электрическая раздвижная боковая дверь. |
| 2* | 40 | Электрическая раздвижная боковая дверь. |
| 3* | — | Не используется. |
| 4* | 40 | Блок предохранителей прицепа. |
| 31 | 5 | Основной выключатель тормоза. |
| 32 | 25 | Память сиденья водителя. |
| 33 | 25 | Память сиденья пассажира. |
| 34 | 20 | Люк в крыше третьего ряда. |
| 35 | 20 | Люк в крыше второго ряда. |
| 36 | 10 | Подогрев сиденья пассажира. |
| 37 | 10 | Подогрев сиденья водителя. |
| 38 | 15 | Не используется. |
| 39 | 20 | Гнездо 12 В третьего ряда. |
| 40 | 20 | Гнездо 12 В второго ряда. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |
