Малый коммерческий автомобиль Peugeot Bipper производился с 2008 по 2015 год. В этой статье вы найдете схемы блоков предохранителей для Peugeot Bipper 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Peugeot Bipper 2008-2015

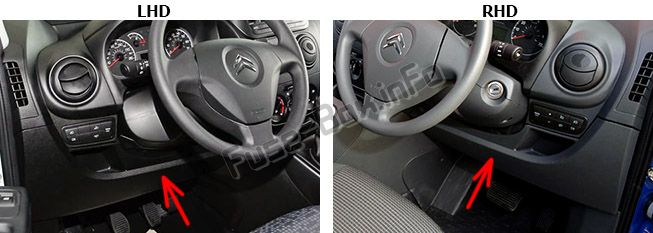

Блок предохранителей на приборной панели
Чтобы получить доступ к предохранителям на приборной панели, открутите 2 винта с помощью ключа зажигания и откиньте корпус.
Моторный отсек
Для доступа к предохранителям в моторном отсеке снимите разъем левой передней фары, затем отсоедините крышку блока предохранителей.
2008, 2009
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2008, 2009)
| № | Ампераж | Назначение |
|---|---|---|
| F12 | 7.5 A | Питание правой фары ближнего света |
| F13 | 7.5 A | Питание левой фары ближнего света — корректор высоты фар |
| F31 | 5 A | Реле питания блока управления двигателем |
| F32 | 7.5 A | Передняя лампа — передняя лампа подсветки — задняя лампа подсветки |
| F36 | 10 A | Аудиосистема — подготовка к установке мобильного телефона — панель управления кондиционером — диагностический разъем EOBD |
| F37 | 5 A | Стоп-сигналы — приборная панель |
| F38 | 20 A | Центральный замок дверей |
| F43 | 15 A | Насос омывателя лобового стекла |
| F47 | 20 A | Питание электромотора стеклоподъемника водителя |
| F48 | 20 A | Питание электромотора стеклоподъемника пассажира |
| F49 | 5 A | Блок управления парктрониками — переключатель заднего освещения — электрические наружные зеркала |
| F50 | 7.5 A | Блок управления подушками безопасности |
| F51 | 5 A | Переключатель на педали тормоза — переключатель на педали сцепления |
| F53 | 5 A | Приборная панель — задний противотуманный фонарь |
Моторный отсек
Назначение предохранителей в моторном отсеке (2008, 2009)
| № | Ампераж | Назначение |
|---|---|---|
| F01 | 60 A | Блок управления |
| F03 | 20 A | Питание стартера |
| F04 | 40 A | Питание насоса гидравлического блока ABS |
| F06 | 30 A | Управление вентилятором одной скорости |
| F07 | 40 A | Управление вентилятором высокой скорости |
| F08 | 30 A | Насос компрессора кондиционера |
| F10 | 10 A | Сигнал |
| F11 | 10 A | Вторичное питание управления двигателем |
| F14 | 15 A | Фары дальнего света |
| F16 | 7.5A | Блок управления двигателем — блок управления роботизированной коробкой передач |
| F17 | 15 A | Питание катушки зажигания, форсунок, блока управления двигателем |
| F18 | 7.5A | Блок управления двигателем (1.4 HDi) |
| F19 | 7.5A | Компрессор кондиционера |
| F20 | 30 A | Питание заднего стеклоочистителя, нагревателей электрических наружных зеркал |
| F21 | 15 A | Управление двигателем 1.4 бензин, катушка реле T09 (HDi) |
| F22 | 20 A | Блок управления двигателем (1.4 HDi), топливный насос |
| F23 | 20 A | Питание соленоидных клапанов гидравлического блока ABS |
| F24 | 7.5A | ABS |
| F30 | 15 A | Противотуманные фары |
| F81 | 60 A | Предпусковой нагреватель |
| F82 | 30 A | Насос роботизированной коробки передач — питание роботизированной коробки передач |
| F84 | 10 A | Блок управления роботизированной коробкой передач и соленоидные клапаны |
| F85 | 30 A | Прикуриватель — гнездо аксессуаров 12 В |
| F87 | 7.5A | Задние габаритные огни — датчик воды в дизеле |
2010, 2011, 2012, 2013, 2014, 2015
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2010-2015)
| № | Номинал | Назначение |
|---|---|---|
| F12 | 7.5 A | Питание правой фары ближнего света |
| F13 | 7.5 A | Питание левой фары ближнего света — корректор высоты фар |
| F31 | 5 A | Реле питания блока управления двигателем |
| F32 | 7.5 A | Передняя лампа — передняя лампа подсветки — задняя лампа подсветки |
| F36 | 10 A | Аудиосистема — подготовка к установке мобильного телефона — панель управления кондиционером — диагностический разъем EOBD |
| F37 | 5 A | Стоп-сигналы — приборная панель |
| F38 | 20 A | Центральный замок дверей |
| F43 | 15 A | Насос омывателя лобового стекла |
| F47 | 20 A | Питание электромотора стеклоподъемника водителя |
| F48 | 20 A | Питание электромотора стеклоподъемника пассажира |
| F49 | 5 A | Блок управления парктрониками — переключатель заднего освещения — электрические дверные зеркала — блок управления объемной сигнализацией |
| F50 | 7.5 A | Блок управления подушками безопасности |
| F51 | 7.5 A | Переключатель на педали тормоза — переключатель на педали сцепления — управление дверными зеркалами — центральная Bluetooth-система |
| F53 | 5 A | Приборная панель — задние противотуманные фары |
| F41 | 7.5 A | Обогрев дверных зеркал. |
| F94 | 15 A | Прикуриватель. |
| F96 | 15 A | Гнездо аксессуаров 12 В. |
| F97 | 10 A | Подогрев сиденья водителя. |
| F98 | 10 A | Подогрев сиденья пассажира. |
Моторный отсек
Назначение предохранителей в моторном отсеке (2010-2015)
| № | Номинал | Назначение |
|---|---|---|
| F01 | 60 A | Блок управления |
| F02 | 40 A | Вентилятор пассажирского отсека. |
| F03 | 20 A | Питание стартера |
| F04 | 40 A | Питание насоса гидравлического блока ABS |
| F06 | 30 A | Управление вентилятором охлаждения одной скорости |
| F07 | 40 A | Управление вентилятором охлаждения высокой скорости |
| F08 | 30 A | Компрессор кондиционера |
| F09 | 15 A | Жгут фаркопа. |
| F10 | 10 A | Сигнал |
| F11 | 10 A | Вторичное питание нагрузки управления двигателем |
| F14 | 15 A | Фары дальнего света |
| F15 | 15 A | Гнездо аксессуаров 12 В. |
| F16 | 7.5 A | Блок управления двигателем — блок управления электронной коробкой передач и рычаг переключения — катушка реле T20 |
| F17 | 15 A | Питание катушки зажигания — форсунок — блок управления двигателем (1.3 HDi) |
| F18 | 7.5 A | Блок управления двигателем (1.3 HDi) — катушка реле T09 |
| F19 | 7.5 A | Компрессор кондиционера |
| F20 | 30 A | Питание заднего стеклоочистителя, нагревательных элементов электрических дверных зеркал |
| F21 | 15 A | Топливный насос (1.4 бензин и 1.3 HDi) |
| F22 | 20 A | Блок управления двигателем (1.3 HDi) |
| F23 | 20 A | Питание электроклапанов гидравлического блока ABS |
| F24 | 7.5 A | ABS |
| F30 | 15 A | Противотуманные фары |
| F81 | 60 A | Предпусковой нагреватель (1.3 HDi) |
| F82 | 30 A | Насос электронной коробки передач — питание электронной коробки передач |
| F84 | 10 A | Блок управления электронной коробкой передач и электроклапаны |
| F85 | 30 A | Прикуриватель — гнездо аксессуаров 12 В |
| F87 | 7.5 A | Задние габаритные огни — датчик воды в дизеле — датчик воздушного потока — катушки реле T02, T05, T14, T17 и T19 (кроме 1.3 HDi) |
| F87 | 5 A | Задние габаритные огни — датчик воды в дизеле — датчик воздушного потока — катушки реле T02, T05, T14, T17 и T19 — датчик состояния заряда аккумулятора (кроме 1.3 HDi) |
