В этой статье мы рассмотрим Peugeot Expert VU второго поколения, выпускавшийся с 2007 по 2015 год. Здесь вы найдете схемы расположения блоков предохранителей для Peugeot Expert VU 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении блоков предохранителей в автомобиле и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема расположения предохранителей Peugeot Expert VU 2007-2015

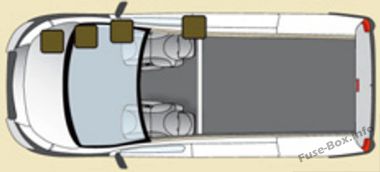

Три блока предохранителей расположены:
В панели приборов на правой стороне (за складным бардачком).
Откиньте бардачок, затем резко потяните его, чтобы получить доступ к предохранителям.
В пассажирском отсеке (отсек аккумулятора).
Отсоедините крышку отсека аккумулятора, снимите красный клеммный провод аккумулятора (+).
Под капотом.
После открытия капота сдвиньте опору бачка омывателя, чтобы облегчить доступ; отсоедините и откиньте коробку, чтобы получить доступ к предохранителям.
Блок предохранителей приборной панели
Назначение предохранителей в блоке предохранителей приборной панели
| № | А (ампер) | Назначение |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | — | Свободно |
| 3 | 5 | Блок управления подушками безопасности |
| 4 | 10 | Датчик угла поворота руля, Диагностический разъем, Датчик ESP, Ручная вентиляция, Выключатель сцепления, Регулировка высоты фар, Насос фильтра твердых частиц |
| 5 | 30 | Электропривод зеркал, Электропривод окна пассажира |
| 6 | 30 | Питание передних электростеклоподъемников |
| 7 | 5 | Подсветка, освещение бардачка |
| 8 | 20 | Многофункциональный экран, Сирена охранной сигнализации, Аудиосистема, CD-чейнджер, Аудио/телефон, Блок предохранителей прицепа (дополнительно), Блок преобразователя/конвертера транспортного средства (платформенная кабина) |
| 9 | 10 | Гнездо прикуривателя в грузовом отсеке (дополнительно) |
| 10 | 30 | Корректор уровня фар сзади, Коммутация руля, Приборная панель |
| 11 | 15 | Диагностический разъем, Замок зажигания |
| 12 | 15 | Комплект для беспроводной связи, Блок управления подушками безопасности, Блок управления датчиками парковки |
| 13 | 5 | Блок предохранителей двигателя, Блок предохранителей прицепа |
| 14 | 15 | Датчик дождя, Цифровой кондиционер воздуха, Приборная панель |
| 15 | 30 | Блокировка/разблокировка/двойная блокировка |
| 16 | — | Свободно |
| 17 | 40 | Обогрев заднего стекла, Обогрев зеркал |
| 17 | 10 | Только обогрев зеркал |
Предохранители пассажирского отсека
Назначение предохранителей в пассажирском отсеке
| № | Ампер | Назначение |
|---|---|---|
| 1 | 30 | Обогрев сидений |
| 2 | 20 /- | Блок состояния заряда аккумулятора/Свободно |
| 3 | 40/50 | Блок предохранителей прицепа (дополнительно) / Блок преобразователя/модификатора транспортного средства (платформенная кабина) |
| 4 | — | Свободно |
| 36 | 15 | Замки распашных дверей |
| 37 | 10 | Замки распашных дверей |
| 38 | 20 | Задний стеклоочиститель распашных дверей |
| 39 | — | Свободно |
| 40 | 5 | Складывание дверных зеркал |
Предохранители для буксировки/фаркопа/кузовных работ/платформенной кабины
Назначение предохранителей платформенной кабины
| № | Ампер | Назначение |
|---|---|---|
| 1 | 15 | Свободно |
| 2 | 15 | Реле зажигания и опциональный генератор |
| 3 | 15 | Питание 12 В для прицепа |
| 4 | 15 | Постоянное питание для преобразователей транспортного средства |
| 5 | 10 | Аварийная сигнализация |
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | Ампер | Назначение |
|---|---|---|
| 1 | 20 | Блок управления двигателем, Системы подачи топлива и воздуха, Вентиляторный узел |
| 2 | 15 | Гудок |
| 3 | 10 | Насос омывателя переднего и заднего стекол |
| 4 | 20 | Насос омывателя фар |
| 5 | 15 | Система подачи топлива |
| 6 | 10 | Рулевое управление с помощью силового агрегата, Вторичный выключатель тормозной педали |
| 7 | 10 | Система торможения (ABS/DSC) |
| 8 | 20 | Управление стартером |
| 9 | 10 | Основной выключатель тормозной педали |
| 10 | 30 | Системы подачи топлива и воздуха, Системы контроля выбросов |
| 11 | 40 | Передняя вентиляция |
| 12 | 30 | Стеклоочистители лобового стекла |
| 13 | 40 | Интерфейс встроенных систем |
| 14 | 30 | Свободно |
