В этой статье мы рассматриваем Peugeot Expert (Traveller) третьего поколения, выпускаемый с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Peugeot Expert VU 2016, 2017 и 2018, информацию о расположении блоков предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Peugeot Expert VU / Traveller 2016-2019…
Расположение блока предохранителей

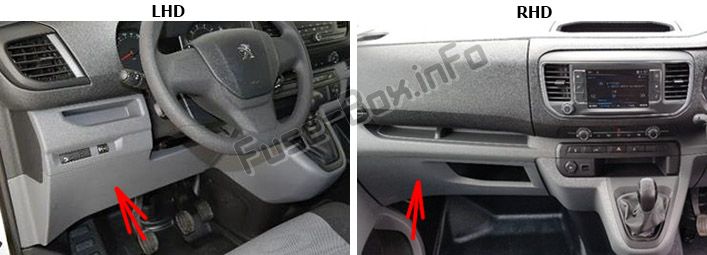

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (слева).
Отсоедините крышку, потянув за верхний левый угол, затем правый.
Автомобили с правым рулем: он расположен в левой части бардачка.
Схема блока предохранителей (Версия 1 (Eco))
Назначение предохранителей в блоке предохранителей на приборной панели Версия 1 (Eco)
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 10 | Электроусилитель руля, выключатель сцепления |
| F4 | 15 | Сигнал. |
| F5 | 20 | Насос омывателя переднего/заднего стекла. |
| F6 | 20 | Насос омывателя переднего/заднего стекла. |
| F7 | 10 | Задняя 12 В розетка для аксессуаров. |
| F8 | 20 | Один или два задних стеклоочистителя. |
| F10/F11 | 30 | Передние и задние, внешние, внутренние замки. |
| F13 | 10 | Передние органы управления кондиционером, органы управления радио, рычаг переключения передач, проекционный дисплей. |
| F14 | 5 | Сигнализация, экстренные и вызовы помощи. |
| F17 | 5 | Приборная панель. |
| F19 | 3 | Органы управления на руле. |
| F21 | 3 | Система «Keyless Entry and Starting» или выключатель зажигания. |
| F22 | 3 | Датчик дождя и освещенности, многофункциональная камера обнаружения. |
| F23 | 5 | Экран отображения пристегнутого или непристегнутого ремня безопасности. |
| F24 | 5 | Сенсорный экран, камера заднего вида и датчики парковки. |
| F25 | 5 | Подушки безопасности. |
| F29 | 20 | Аудиосистема, сенсорный экран, CD-плеер, навигация. |
| F31 | 15 | Аудиосистема (аккумулятор +). |
| F32 | 15 | Передняя 12 В розетка для аксессуаров. |
| F34 | 5 | Система мониторинга слепых зон, электрические органы управления зеркалами. |
| F35 | 5 | Подогрев форсунок омывателя, регулировка высоты фар. |
| F36 | 5 | Зарядное устройство для фонаря, задний плафон освещения. |
Схема блока предохранителей (Версия 2 (Full))
Назначение предохранителей в блоке предохранителей на приборной панели Версия 2 (Full)
| № | Номинал (А) | Функции |
|---|---|---|
| F1 | 3 | Система «Keyless Entry and Starting» или выключатель зажигания. |
| F5 | 5 | Сенсорный экран, камера заднего вида и датчики парковки. |
| F7 | 10 | Задние органы управления кондиционером, Hi-Fi усилитель. |
| F8 | 20 | Один или два задних стеклоочистителя. |
| F10/F11 | 30 | Передние и задние, внешние, внутренние замки. |
| F12 | 3 | Сигнализация. |
| F17 | 10 | Задняя 12 В розетка для аксессуаров. |
| F18 | 5 | Экстренные и вызовы помощи. |
| F21 | 3 | Зарядное устройство для фонаря, задний плафон освещения. |
| F22 | 3 | Лампа бардачка, задние плафоны освещения. |
| F23 | 5 | Система мониторинга слепых зон, электрические органы управления зеркалами. |
| F24 | 5 | Органы управления на руле. |
| F25 | 5 | Регулировка высоты фар. |
| F26 | 3 | Экран отображения пристегнутого или непристегнутого ремня безопасности. |
| F27 | 3 | Датчик дождя и освещенности, многофункциональная камера обнаружения. |
| F28 | 10 | Передние органы управления кондиционером, органы управления радио, рычаг переключения передач, проекционный дисплей. |
| F30A или B | 15 | Аудиосистема (аккумулятор +). |
| F31 | 5 | Подушки безопасности. |
| F33 | 15 | Передняя 12 В розетка для аксессуаров. |
| F35 | 5 | Приборная панель. |
| F36 | 20 | Аудиосистема, сенсорный экран, CD-плеер, навигация. |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке рядом с аккумулятором.
Для доступа отпустите два фиксатора A, снимите крышку.
Назначение предохранителей в моторном отсеке
| № | Номинал (А) | Функции |
|---|---|---|
| F12 | 5 | Подогрев форсунок омывателя. |
| F14 | 25 | Насос омывателя переднего/заднего стекла. |
| F15 | 5 | Передний радар и экстренное торможение, электроусилитель руля. |
| F17 | 10 | Интерфейс встроенных систем. |
| F19 | 30 | Мотор стеклоочистителя переднего стекла. |
| F20 | 15 | Насос омывателя переднего/заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Сигнал. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
