В этой статье мы рассмотрим Renault Clio второго поколения, выпускавшийся с 1999 по 2003 год. Здесь вы найдете схемы блоков предохранителей Renault Clio II 1999, 2000, 2001, 2002 и 2003, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Renault Clio II 1999-2005

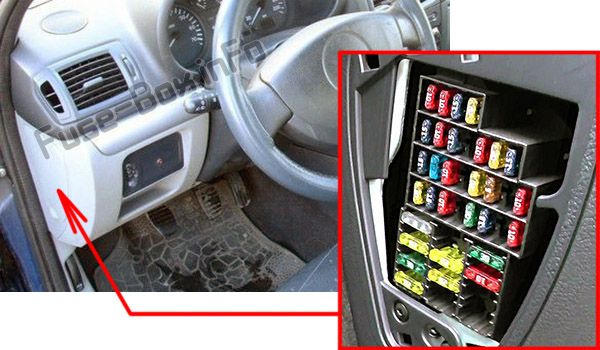

Расположение блока предохранителей
Откройте крышку A с помощью ручки 1.
Для идентификации предохранителей обратитесь к наклейке с распределением предохранителей (4).
Назначение предохранителей
Реле в пассажирском отсеке
Реле (до 02.2001)
Реле (до 02.2001)
| № | Реле |
|---|---|
| 1 | Реле противотуманных фар |
| 2 | Реле заднего стеклоочистителя |
| 3 | Реле указателей поворота / реле аварийной сигнализации |
| 4 | Реле закрытия электрических стеклоподъемников |
| 5 | Реле открытия электрических стеклоподъемников |
| 6 | – |
| 7 | Реле боковых / габаритных фонарей (с дневными ходовыми огнями) |
| 8 | Реле ближнего света фар (с дневными ходовыми огнями) |
| 9 | – |
| 10 | Реле электродвигателя стеклоочистителя лобового стекла |
| 11 | Реле заднего стеклоочистителя |
| 12 | Реле обратной связи (с 1999 г.) |
| 13 | Реле центрального замка — блокировка |
| 14 | Реле центрального замка — разблокировка |
| 15 | Реле вспомогательных цепей зажигания |
| 16 | Реле указателя топлива (LPG) (с 06/00) |
| 17 | Реле насоса омывателя фар (с 06/00) |
| 18 | Блок управления многофункциональный |
Реле (с 03.2001)
Реле (с 03.2001)
| № | Реле |
|---|---|
| 1 | Реле боковых / габаритных фонарей (с дневными ходовыми огнями) |
| 2 | Реле дневных ходовых огней |
| 3 | Реле передних противотуманных фар |
| 4 | Реле ближнего света фар (с дневными ходовыми огнями) |
| 5 | Реле насоса омывателя фар 1 |
| 6 | Реле насоса омывателя фар 2 |
| 7 | Блок управления многофункциональный |
Расположение блока предохранителей
Блок предохранителей 1 (до 02.2001)
Назначение предохранителей в блоке предохранителей моторного отсека 1 (до 02.2001)
| № | Описание |
|---|---|
| 1 | — |
| 2 | Реле электровентилятора охлаждения двигателя (с кондиционером) |
| 3 | Реле управления двигателем (EC) |
| 4 | Реле топливного насоса |
| 5 | Реле антиперколяции электровентилятора охлаждения двигателя / реле электровентилятора охлаждения двигателя — низкая скорость (с кондиционером) |
Блок предохранителей 1 (03.2001-10.2001)
Назначение предохранителей в блоке предохранителей моторного отсека 1 (03.2001-10.2001)
| № | Описание |
|---|---|
| 1 | Реле антиперколяции электровентилятора охлаждения двигателя / реле электровентилятора охлаждения двигателя — низкая скорость |
| 2 | Реле топливного насоса (FP) |
| 3 | Реле основного насоса жидкости переключения передач (D4F, секвентальная механическая коробка передач) |
| 4 | Реле муфты компрессора кондиционера |
| 5 | Реле электровентилятора охлаждения двигателя |
| 6 | Реле стартера |
| 7 | Реле управления двигателем (EC) |
| 8 | Реле вентилятора отопителя |
| 9 | Реле фонаря заднего хода (D4F, секвентальная механическая коробка передач) |
Блок предохранителей 1 (с 11.2001)
Назначение предохранителей в блоке предохранителей моторного отсека 1 (с 11.2001)
| № | Описание |
|---|---|
| 1 | Реле электровентилятора охлаждения двигателя (с кондиционером) |
| 2 | Реле топливного насоса (FP) |
| 3 | Реле основного насоса жидкости переключения передач (D4F, секвентальная механическая коробка передач) |
| 4 | Реле муфты компрессора кондиционера |
| 5 | Реле антиперколяции электровентилятора охлаждения двигателя / реле электровентилятора охлаждения двигателя — низкая скорость |
| 6 | Реле стартера |
| 7 | Реле управления двигателем (EC) |
| 8 | Реле вентилятора отопителя |
| 9 | Реле фонаря заднего хода (D4F, секвентальная механическая коробка передач) |
Блок предохранителей 2 (до 02.2001)
Назначение предохранителей в блоке предохранителей моторного отсека 2 (1999-2001)
| № | А | Описание |
|---|---|---|
| F1 | 30A | Реле управления двигателем (EC) (2000), реле топливного насоса |
| F2 | 30A | Реле электровентилятора охлаждения двигателя (без кондиционера) |
| F3 | 5A | Модуль управления двигателем (ECM), реле топливного насоса (2000) |
| F4 | 7,5A | Реле стартера (с кондиционером), модуль управления трансмиссией (TCM) (с кондиционером) |
| F5 | 15A | Система управления двигателем |
| F6 | — | — |
| F7 | 50A | Реле антиперколяции электровентилятора охлаждения двигателя / реле электровентилятора охлаждения двигателя — низкая скорость (с кондиционером) |
| F8 | 60A | Замок зажигания (2000), панель предохранителей/реле в салоне (2000), переключатель освещения |
| F9 | 60A | Система антиблокировки тормозов (ABS) |
| F10 | 60A | Реле вспомогательных цепей зажигания, панель предохранителей/реле в салоне, переключатель освещения |
| F11 | 60A | Электровентилятор отопителя (с кондиционером) |
Блок предохранителей 2 (03.2001-10.2001)
Назначение предохранителей в блоке предохранителей моторного отсека 2 (03.2001-10.2001)
| № | А | Описание |
|---|---|---|
| F1 | 30A | Система управления двигателем |
| F2 | 30A | Реле электровентилятора охлаждения двигателя (без кондиционера) |
| F3 | 5A | Система управления двигателем (D7F726/K4J/K4M) |
| F4 | 5A | Автоматическая трансмиссия (AT), секвентальная механическая коробка передач (D4F) |
| F5 | 15A | Система управления двигателем |
| F6 | 40A | Секвентальная механическая коробка передач (D4F) |
| F7 | 50A | Реле антиперколяции электровентилятора охлаждения двигателя / реле электровентилятора охлаждения двигателя — низкая скорость (с кондиционером) |
| F8 | 60A | Сигнализация, переключатель освещения, многофункциональный блок управления |
| F9 | 60A | Система антиблокировки тормозов (ABS) |
| F10 | 60A | Реле вспомогательных цепей зажигания, переключатель освещения, многофункциональный блок управления |
| F11 | 30A | Электровентилятор отопителя (с кондиционером) |
Блок предохранителей 2 (с 11.2001)
Назначение предохранителей в блоке предохранителей моторного отсека 2 (с 11.2001)
| № | А | Описание |
|---|---|---|
| F1 | 30A | Система управления двигателем |
| F2 | 30A | Реле электровентилятора охлаждения двигателя (без кондиционера) |
| F3 | 5A | Система управления двигателем (K4J/K4M/F4R736) |
| F4 | 5A | Автоматическая трансмиссия (AT), секвентальная механическая коробка передач (D4F) |
| F5 | 15A | Система управления двигателем |
| F6 | 40A | Секвентальная механическая коробка передач (D4F) |
| F7 | 50A | Реле антиперколяции электровентилятора охлаждения двигателя / реле электровентилятора охлаждения двигателя — низкая скорость (с кондиционером) |
| F8 | 60A | Сигнализация, переключатель освещения, многофункциональный блок управления |
| F9 | 25A | Система антиблокировки тормозов (ABS) — Bosch 8.0 |
| F10 | 50A | Система антиблокировки тормозов (ABS) — Bosch 8.0 |
| F11 | 60A | Реле вспомогательных цепей зажигания, переключатель освещения, многофункциональный блок управления |
| F12 | 30A | Электровентилятор отопителя (с кондиционером) |
