В этой статье рассматривается Renault Espace четвертого поколения, выпускавшийся с 2002 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Renault Espace IV 2003, 2004, 2005, 2006, 2010, 2011 и 2012, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Renault Espace IV 2003-2014

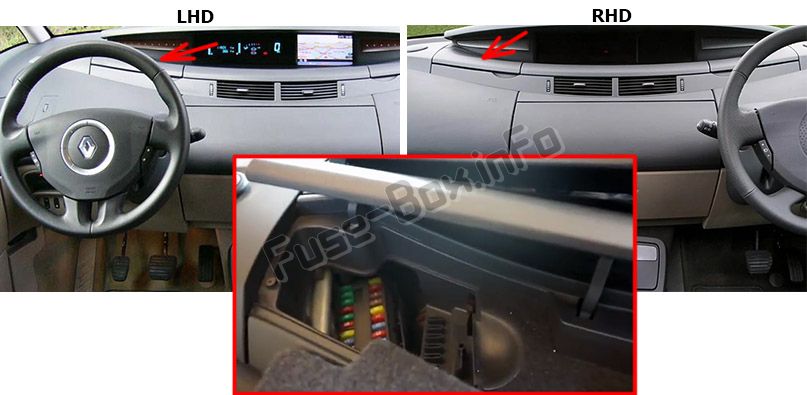

Салон автомобиля
Откройте крышку 1, затем поднимите клапан 2. Обратитесь к этикетке распределения предохранителей под клапаном 2, чтобы идентифицировать предохранители.
Предохранитель отключения потребителей
Он расположен под клапаном, между передними сиденьями.
Блок предохранителей в моторном отсеке
Основные предохранители
Расположены на аккумуляторе.
2003, 2004, 2005, 2006
Салон автомобиля
Назначение предохранителей в салоне автомобиля
| № | А | Описание |
|---|---|---|
| F1 | — | Не используется |
| F2 | 10 | Питание UCH — Кардридер — Кнопка запуска стартера — Автоматическое ручное тормозное устройство |
| F3 | 10 | Синтезатор речи — Регулировка высоты фар ксеноновых ламп — Панели приборов — Обогрев форсунок стеклоочистителя — Регулировочный колесо регулировки фар |
| F4 | 20 | Фары заднего хода — Отопление и кондиционирование — Парктроник — + Сигнал тревоги после зажигания — Освещение выключателей — Датчик дождя — Электрохромные боковые зеркала — Компрессор кондиционера — Сигнал мотора стеклоочистителя |
| F5 | 15 | Задержанное освещение салона |
| F6 | 20 | Стоп-сигналы — Рычаг стеклоочистителя — Диагностическая розетка — Индикатор блокировки для детей — Индикатор заднего электрического замка — Освещение выключателей электрических стеклоподъемников — Круиз-контроль — Подключение hands-free |
| F7 | 15 | Левый ближний свет — Компьютер ксеноновых ламп — Мотор регулировки высоты |
| F8 | 7.5 | Правый габаритный огонь |
| F9 | 15 | Аварийные огни и указатели поворота |
| F10 | 10 | Система связи — Радио — Запоминание положения рулевого управления — Реле сиденья — Питание реле задних электрических стеклоподъемников |
| F11 | 30 | Синтезатор речи — Панель приборов — Передние противотуманные фары — Кондиционер |
| F12 | 5 | Подушки безопасности и натяжители |
| F13 | 5 | Компьютер ABS — Программа электронной стабильности |
| F14 | 15 | Звуковой сигнал тревоги (пищалка) |
| F15 | 30 | Подъем переднего окна водителя — Электрические боковые зеркала |
| F16 | 30 | Электрическое окно пассажира |
| F17 | 10 | Задний противотуманный фонарь |
| F18 | 10 | Подогрев боковых зеркал |
| F19 | 15 | Правый ближний свет |
| F20 | 7.5 | Левый габаритный огонь — Регулятор яркости освещения и перчаточный ящик — Освещение номерного знака — Освещение прикуривателя — Освещение выключателей кроме дверей и аварийных огней — Освещение управления ручным тормозом |
| F21 | 30 | Дальний свет фар и задний стеклоочиститель |
| F22 | 30 | Центральный замок дверей |
| F23 | 15 | Розетки аксессуаров в консоли |
| F24 | 15 | Прикуриватель |
| F25 | 10 | Замок рулевой колонки, питание реле заднего стеклоочистителя |
Реле
| № | Реле |
|---|---|
| R2 | Подогрев заднего стекла |
| R7 | Передние противотуманные фары |
| R9 | Стеклоочиститель лобового стекла |
| R10 | Стеклоочиститель лобового стекла |
| R11 | Заднее стекло — Фары заднего хода |
| R12 | Замок двери |
| R13 | Замок двери |
| R18 | Задержанное освещение салона |
| R19 | Панель реле |
| R21 | Запрет запуска |
| R22 | UCH — + после зажигания |
| R23 | Аксессуары, штатное радио — Задний электрический стеклоподъемник |
| Шунт | |
| SH1 | Задний электрический стеклоподъемник |
| SH2 | Передний электрический стеклоподъемник |
| SH3 | Дневные ходовые огни |
| SH4 | Дневные ходовые огни |
Предохранитель отключения потребителей
Предохранитель отключения потребителей (20A): Диагностическая розетка – Радио – Компьютер памяти сидений – Сборка часов-уличной температуры – Компьютер навигации – Центральный блок связи – Подключение сигнализации – Приемник давления в шинах
Моторный отсек
Назначение предохранителей и реле в моторном отсеке
| № | А | Описание |
|---|---|---|
| F26 | 30 | Розетка для каравана |
| F27 | 30 | Солнцезащитный люк |
| F28 | 30 | Левый задний электрический стеклоподъемник |
| F29 | 30 | Правый задний электрический стеклоподъемник |
| F30 | 5 | Датчик угла поворота руля |
| F31 | 30 | Шторка солнцезащитного люка |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | 15 | Питание электрического сиденья водителя |
| F35 | 20 | Подогрев сидений водителя и пассажира |
| F36 | 20 | Электрическое сиденье водителя |
| F37 | 20 | Электрическое сиденье пассажира |
| Реле | ||
| R3 | Питание сидений | |
| R4 | Габаритные огни для дневных ходовых огней | |
| R5 | Ближний свет для дневных ходовых огней | |
| R6 | Насос омывателя фар | |
| R7 | Отключение стоп-сигналов | |
| R17 | Кондиционер | |
| R20 | Электрический стеклоподъемник |
2010, 2011, 2012
Ваша схема может отличаться.
Назначение предохранителей на панели приборов
