В этой статье мы рассматриваем Renault Master третьего поколения, выпускавшийся с 2010 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Renault Master 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Renault Master III 2010-2018

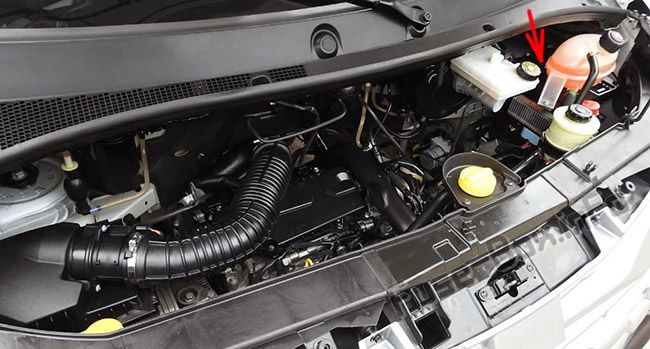

Расположение блока предохранителей
Снятие:
Открутите винт 2 и снимите резервуар охлаждающей жидкости 3.
Открутите четыре винта 4.
Переверните блок 5, чтобы получить доступ к предохранителям в моторном отсеке.
Установка блока предохранителей:
Зафиксируйте крепления 7, затем зафиксируйте крепление 6.
Закрутите четыре винта 4, чтобы обеспечить полную герметичность блока 5 (Проверьте, чтобы вода или пыль не попадали в блок 5 при его снятии/установке).
Установите резервуар охлаждающей жидкости 3, затем закрутите болт 2.
Назначение предохранителей
Расположение блока предохранителей
Отсоедините клапан A, используя выемку B для помощи.
Назначение предохранителей
