В этой статье мы рассмотрим Renault Scenic третьего поколения, выпускавшийся с 2009 по 2016 год. Здесь вы найдете схемы блоков предохранителей для Renault Scenic III 2015 и 2016, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Renault Scenic III 2010-2016

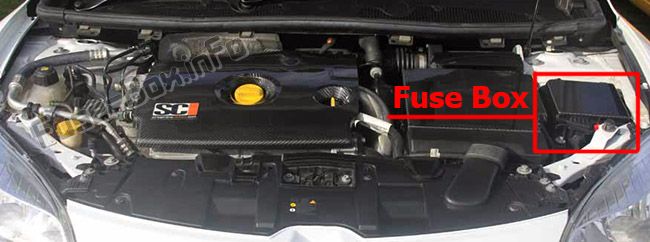

Отсек двигателя
Некоторые аксессуары защищены предохранителями, расположенными в отсеке двигателя в блоке предохранителей C. Однако из-за их ограниченной доступности мы рекомендуем заменять предохранители у авторизованного дилера.
Салон автомобиля
Автомобили с левым рулем:
Блок предохранителей расположен слева от рулевого колеса за панелью.
Автомобили с правым рулем:
Блок предохранителей расположен в бардачке под крышкой.
Назначение предохранителей в салоне автомобиля
| № | Цепь |
|---|---|
| 1 | Электронный стояночный тормоз |
| 2 | Стоп-сигналы |
| 3 | Автоматическая блокировка дверей |
| 4 | Стеклоподъемник водителя |
| 5 | Панель приборов |
| 6 | Указатели поворота |
| 7 | Система навигации |
| 8 | Внутреннее зеркало заднего вида |
| 9 | Дворник заднего стекла |
| 10 и 11 | Задние электрические стеклоподъемники |
| 12 | ABS/ESP |
| 13 | Электрический стеклоподъемник пассажира |
| 14 | Омыватель лобового стекла |
| 15 | Подогрев боковых зеркал |
| 16 | Радио |
| 17 | Гнездо для аксессуаров в багажном отделении |
| 18 | Гнездо для аксессуаров заднего сиденья |
| 19 | Прикуриватель |
