В этой статье мы рассмотрим Renault Trafic третьего поколения (X83), выпускаемый с 2015 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Renault Trafic III 2015, 2016, 2017 и 2018, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Renault Trafic III 2015-2019…

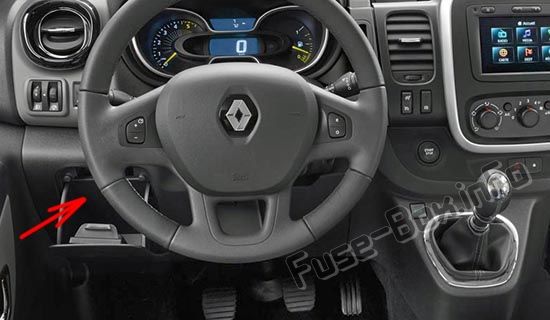

Блок предохранителей расположен за отделением для хранения ниже и слева от рулевого колеса.
2015, 2016
Назначение предохранителей (2015, 2016)
| № | Назначение |
|---|---|
| 1 | + АКБ впрыск мочевины |
| 2 | + АКБ для автомобилей с картой RENAULT |
| 3 | Нагрузка APC для автомобиля с картой RENAULT |
| 4 | Обогреватель |
| 5 | Регулировка |
| 6 | Регулировка |
| 7 | Обогреватель |
| 8 | Дополнительный обогрев и кондиционирование |
| 9 | Дополнительный обогрев пассажирского отсека |
| 10 | Электрические дверные зеркала, дополнительная регулировка центрального блока |
| 11 | Обогрев дверного зеркала |
| 12 | Радио, мультимедиа, зеркало заднего вида, диагностический разъём |
| 13 | Предварительное оборудование, розетка прицепа |
| 14 | Таймер АКБ, блок пассажирского отсека |
| 15 | Центральный блок пассажирского отсека, уведомление о потере давления в шинах, доступ без ключей |
| 16 | Аварийная сигнализация, указатели поворота |
| 17 | Центральный замок элементов открытия |
| 18 | Левый дневной ходовой огонь, задний габаритный огонь слева, левый дальний свет, правый ближний свет |
| 19 | Освещение номерного знака, передние и задние противотуманные фары |
| 20 | Сигнализация, клаксон, рычаги освещения и стеклоочистителя |
| 21 | Панель приборов |
| 22 | Рычаг света |
| 23 | Задний стеклоочиститель, насос омывателя, клаксон |
| 24 | Общая нагрузка APC |
| 25 | Фары заднего хода |
| 26 | Выключатель тормоза |
| 27 | Впрыск, запуск |
| 28 | Подушка безопасности, блокировка рулевой колонки |
| 29 | Управление окном пассажира |
| 30 | Гидроусилитель руля |
| 31 | Стоп-сигналы |
| 32 | Нагрузка APC для автомобиля с картой RENAULT |
| 33 | Общий сервис |
| 34 | Прикуриватель, розетка для аксессуаров |
| 35 | Правый дневной ходовой огонь, передние габаритные огни, правый дальний свет, левый ближний свет |
| 36 | Стоп-сигнал, ABS, транспондер |
| 37 | Внутреннее освещение, кондиционирование |
| 38 | Запуск для автомобилей с картой RENAULT |
| 39 | Задний стеклоочиститель |
| 40 | Электромагнитное уведомление |
| 41 | Розетка для аксессуаров в зоне загрузки |
| 42 | Мотор управления окном водителя |
| 43 | Задняя розетка для аксессуаров |
| 44 | Запуск BCM |
| 45 | Обогрев сидений |
| 46 | Обогрев, система кондиционирования |
| 47 | Передний стеклоочиститель |
| 48 | Тахограф |
2017
Назначение предохранителей (2017)
| № | Назначение |
|---|---|
| 1 | Нагрузка APC для автомобиля с картой RENAULT |
| 2 | Регулировка |
| 3 | Регулировка |
| 4 | + АКБ для автомобилей с картой RENAULT |
| 5 | Дополнительный обогрев и кондиционирование |
| 6 | Дополнительный обогрев пассажирского отсека |
| 7 | Электрические дверные зеркала, дополнительная регулировка центрального блока |
| 8 | Обогрев дверного зеркала |
| 9 | Радио, мультимедиа, зеркало заднего вида, диагностический разъём |
| 10 | Предварительное оборудование, розетка прицепа |
| 11 | Таймер АКБ, блок пассажирского отсека |
| 12 | Правый дневной ходовой огонь, передние габаритные огни, правый дальний свет, левый ближний свет |
| 13 | Аварийная сигнализация, указатели поворота |
| 14 | Центральный замок элементов открытия |
| 15 | Левый дневной ходовой огонь, задний габаритный огонь слева, левый дальний свет, правый ближний свет |
| 16 | Освещение номерного знака, передние и задние противотуманные фары |
| 17 | Сигнализация, клаксон, рычаги освещения и стеклоочистителя |
| 18 | Панель приборов |
| 19 | Обогреватель |
| 20 | Задний стеклоочиститель, насос омывателя, клаксон |
| 21 | Общая нагрузка APC |
| 22 | Фары заднего хода |
| 23 | Выключатель тормоза |
| 24 | Впрыск, запуск |
| 25 | Подушка безопасности, блокировка рулевой колонки |
| 26 | Управление окном пассажира |
| 27 | Гидроусилитель руля |
| 28 | Стоп-сигналы |
| 29 | Нагрузка APC для автомобиля с картой RENAULT |
| 30 | Общий сервис |
| 31 | Прикуриватель, розетка для аксессуаров |
| 32 | Обогреватель |
| 33 | Стоп-сигнал, ABS, транспондер |
| 34 | Внутреннее освещение, кондиционирование |
| 35 | Запуск для автомобилей с картой RENAULT |
| 36 | Задний стеклоочиститель |
| 37 | Электромагнитное уведомление |
| 38 | Розетка для аксессуаров в зоне загрузки |
| 39 | Мотор управления окном водителя |
| 40 | Задняя розетка для аксессуаров |
| 41 | Запуск BCM |
| 42 | Обогрев сидений |
| 43 | Тахограф |
| 44 | Передний стеклоочиститель |
| 45 | Обогрев, система кондиционирования |
