Двухместный родстер Renault Wind производился с 2010 по 2013 год. В этой статье вы найдете схемы блока предохранителей для Renault Wind Roadster 2012, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Renault Wind Roadster 2010-2013
Информация из руководства пользователя 2012 года. Расположение и функции предохранителей в автомобилях, произведенных в другие годы, могут отличаться.
Салон автомобиля

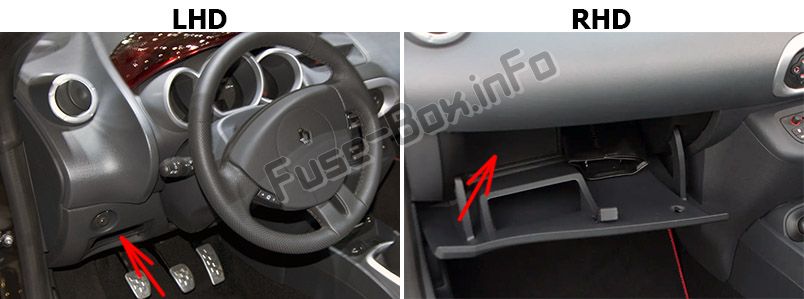

В зависимости от автомобиля, снимите крышку (1) или крышку, расположенную в отделении для хранения (2)
Автомобили с левым рулем:
Блок предохранителей расположен слева от рулевого колеса за крышкой.
Автомобили с правым рулем:
Он расположен в бардачке за крышкой.
Чтобы идентифицировать предохранители, обратитесь к этикетке распределения предохранителей.
| Номера | Назначение |
|---|---|
| 1 и 2 | Стеклоочиститель лобового стекла. |
| 3 | Гидроусилитель руля. |
| 4 | Место, зарезервированное для дополнительного оборудования. |
| 5 | Стоп-сигнал/Ограничитель скорости. |
| 6 | Фары заднего хода/управление боковыми зеркалами/сирена сигнализации. |
| 7 | Подушка безопасности. |
| 8 | Электроника салона/транспондер. |
| 9 | Впрыск/топливный насос. |
| 10 | ABS/ASR/ESP |
| 11 | Указатели поворота/Диагностический разъем. |
| 12 | Питание/Приборная панель. |
| 13 | Фары ближнего света. |
| 14 | Центральный замок дверей |
| 15 | Габаритные огни. |
| 16 | Место, зарезервированное для дополнительного оборудования. |
| 17 | Обогрев заднего стекла/Обогрев боковых зеркал. |
| 18 | Внутреннее освещение/Куртуазное освещение/Автоматический климат-контроль. |
| 19 | Место, зарезервированное для дополнительного оборудования. |
| 20 | Передние и задние противотуманные фары. |
| 21 | Фары дальнего света/Клаксон. |
| 22 | Место, зарезервированное для дополнительного оборудования. |
| 23 | Электростеклоподъемники. |
| 24 | Место, зарезервированное для дополнительного оборудования. |
| 25 | Фары ближнего света/Задний противотуманный фонарь. |
| 26 | Люк в крыше. |
| 27 | Место, зарезервированное для дополнительного оборудования. |
| 28 | Вентиляция салона. |
| 29 | Радио/Электроника салона. |
| 30 | Гнездо для аксессуаров. |
| 31 | Место, зарезервированное для дополнительного оборудования. |
| 32 | Правая фара дальнего света. |
| 33 | Левая фара дальнего света. |
| 34 | Правая фара ближнего света. |
| 35 | Левая фара ближнего света. |
| 36 | Место, зарезервированное для дополнительного оборудования. |
| 37 | Обогрев боковых зеркал |
| 38 | Клаксон |
| 39 | Задние противотуманные фары |
| 40 | Место, зарезервированное для дополнительного оборудования. |
| 41 | Обогрев сидений. |
| 42 | Правый габаритный огонь/гнездо для аксессуаров/круиз-контроль/контроль ограничителя скорости/контроль центрального замка/контроль аварийной сигнализации. |
| 43 | Левый габаритный огонь/освещение номерного знака. |
| 44 | Место, зарезервированное для дополнительного оборудования. |
| 45 | Защита диодом. |
| 46 | Место, зарезервированное для дополнительного оборудования. |
| 47 | Место, зарезервированное для дополнительного оборудования. |
| 48 | Радио. |
