Городской автомобиль SEAT Arosa производился с 1998 по 2004 год. В этой статье вы найдете схемы блоков предохранителей для SEAT Arosa 2000, 2001, 2002, 2003 и 2004 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей SEAT Arosa

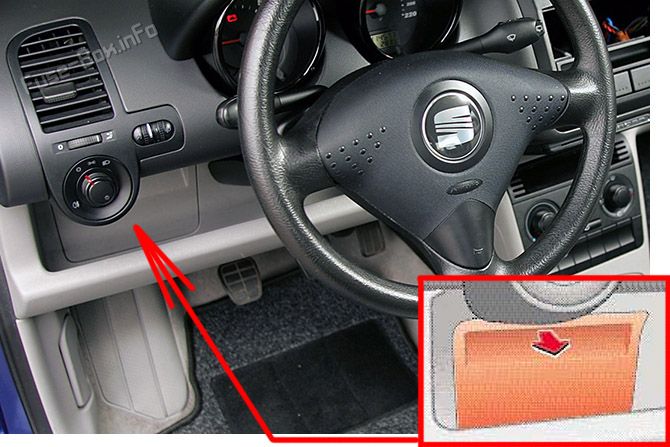

Расположение блока предохранителей
Панель с реле и предохранителями находится в переднем пространстве для ног за крышкой.
- Выключите зажигание и соответствующий компонент.
- Снимите крышку вперед.
- С помощью списка предохранителей определите, какой предохранитель относится к неисправному компоненту.
- Замените сгоревший предохранитель — его можно узнать по перегоревшей металлической полоске — предохранителем той же амперности.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов
| № | А | Защищаемая цепь |
|---|---|---|
| SB1 | 10A | Подогрев датчика лямбда |
| SB2 | 5A | Свет номерного знака |
| SB3 | 10A | Форсунки |
| SB4 | 5A | Левый габарит |
| SB5 | 5A | Правый габарит |
| SB6 | 15A | Омыватель заднего стекла |
| SB7 | 7.5A | Указатели поворота |
| SB8 | 5A | ABS |
| SB9 | 5A | Регулировка дальности фар |
| SB10 | 7.5A | Внутреннее освещение |
| SB11 | 5A | Самодиагностика панели приборов |
| SB12 | 10A | Дальний свет, правая фара |
| SB13 | 10A | Дальний свет, левая фара |
| SB14 | 10A | Одновременные аварийные указатели Сигнализация |
| SB15 | 10A | Стоп-сигналы |
| SB16 | 5A | Контакт «S» (Сигнал «S» — это система, интегрированная в замок рулевой колонки, которая позволяет, после выключения зажигания и с ключом, все еще находящимся в замке, подключать некоторые электрические устройства, такие как автомобильная аудиосистема, освещение для удобства и т.д. Она деактивируется при извлечении ключа из замка руля и стартера) |
| SB17 | — | — |
| SB18 | 5A | Подогрев боковых зеркал |
| SB19 | 15A | Двухтональный сигнал |
| SB20 | — | — |
| SB21 | 5A | Блок управления автоматической коробкой передач |
| SB22 | — | — |
| SB23 | 5A | Дополнительный обогрев и предварительный обогрев |
| SB24 | 5A | Выключатель педали тормоза и выключатель педали сцепления |
| SB25 | 7.5A | Освещение селектора автоматической коробки передач |
| SB26 | 5A | Подогрев боковых зеркал, обогреватель, центральный замок, электрические стеклоподъемники |
| SB27 | 5A | Панель приборов |
| SB28 | 7.5A | Иммобилайзер, датчик скорости |
| SB29 | 5A | Подогрев форсунок омывателя Задние габаритные огни |
| SB30 | 5A | Электроника двигателя |
| SB31 | 10A | Электроника двигателя (бензин) |
| SB32 | 10A | Электроника двигателя (дизель) |
| SB33 | 10A | Автоматическая коробка передач |
| SB34 | 10A | Трансформатор зажигания |
| SB35 | 25A | Сдвижной люк |
| SB36 | 15A | Электроника бензинового двигателя |
| SB37 | 15A | Электроника двигателя |
| SB38 | 25A | Электрический стеклоподъемник водительской двери |
| SB39 | 25A | Электрический стеклоподъемник двери переднего пассажира |
| SB40 | 15A | Топливный насос |
| SB41 | 15A | Центральный замок |
| SB42 | 20A | Радио |
| SB43 | 15A | Противотуманные фары |
| SB44 | 15A | Левый дальний свет, мотор регулятора дальности левого дальнего света |
| SB45 | 15A | Правый дальний свет, мотор регулятора дальности правого дальнего света |
| SB46 | 15A | Прикуриватель |
| SB47 | 30A | Электровентилятор |
| SB48 | 20A | Обогрев заднего стекла |
| SB49 | 25A | Обогреватель |
| SB50 | 15A | Стеклоочиститель лобового стекла |
| SB51 | 15A | Подогрев сидений |
Все электрические стеклоподъемники защищены вместе с помощью автоматического предохранителя, который размыкает цепь при перегрузке (например, замерзшие окна) и замыкает цепь снова через несколько секунд.
Блок предохранителей расположен на аккумуляторе в моторном отсеке.
Назначение предохранителей в блоке предохранителей моторного отсека
| № | А | Защищаемая цепь |
|---|---|---|
| SA1 | 110A | Генератор |
| SA2 | — | — |
| SA3 | 50A | Свечи накаливания (дизель) |
| SA4 | 30A | Вентилятор радиатора, скорость 2 |
| SA5 | 30A | Реле мотора ABS |
| SA6 | 30A | Главное реле ABS |
| SA7 | 20A | Вентилятор радиатора, скорость 1 |
| SA8 | 10A | Компрессор кондиционера |
