Компактный кроссовер SEAT Ateca доступен с 2016 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для SEAT Ateca 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей SEAT Ateca 2016-2023
Цветовая кодировка предохранителей
| Цвет | Номинальный ток (A) |
|---|---|
| Черный | 1 |
| Фиолетовый | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Оранжевый | 40 |
Расположение блока предохранителей
Салон

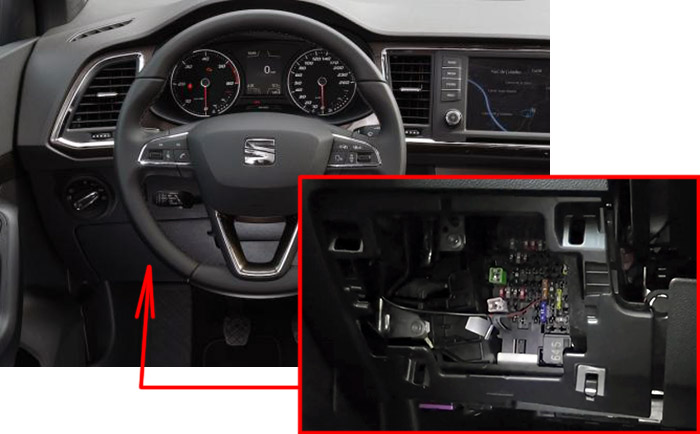

Автомобили с левым рулем:
Блок предохранителей расположен за отделением для хранения.
Автомобили с правым рулем:
Блок предохранителей расположен в бардачке.
Отсоедините ограничитель открытия (A) в два этапа:
– сначала разблокируйте ограничитель, потянув его назад (стрелка 1), а затем аккуратно сдвиньте вправо (стрелка 2). Извлеките направляющую, когда крышка находится в нормальном положении открытия (30°).
– Освободите боковые шарниры (B), чтобы отпустить крышку во второе положение открытия (60°).
Двигательный отсек
Схемы блоков предохранителей
2016, 2017
Панель приборов
Назначение предохранителей в панели приборов (2016, 2017)
| № | Потребитель | A |
|---|---|---|
| 1 | AdBlue (SCR) | 30 |
| 5 | Шлюз | 5 |
| 6 | Рычаг автоматической коробки передач | 5 |
| 7 | Панель управления кондиционером и отопителем, подогрев заднего стекла, дополнительный обогрев | 10 |
| 8 | Диагностика, выключатель ручника, выключатель света, задний ход, внутреннее освещение, режим вождения | 10 |
| 9 | Рулевая колонка | 5 |
| 10 | Дисплей радио | 7.5 |
| 12 | Радио | 20 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Блок связи koppelantenne | 7.5 |
| 17 | Панель приборов | 5 |
| 18 | Задняя камера | 7.5 |
| 19 | Kessy | 7.5 |
| 21 | Блок управления Haldex 4×4 | 15 |
| 22 | Прицеп | 15 |
| 23 | Правая фара | 40 |
| 2A | Электрический люк | 30 |
| 25 | Левая дверь | 30 |
| 26 | Подогрев сидений | 30 |
| 28 | Прицеп | 25 |
| 31 | Левая фара | 40 |
| 32 | Блок управления парктроником | 7.5/10 |
| 33 | Подушка безопасности | 5 |
| 34 | Выключатель заднего хода, датчик климата, электрохромное зеркало | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 10 |
| 36 | Передняя камера, радар | 5/10 |
| 38 | Прицеп | 25 |
| 39 | Правая дверь | 30 |
| 40 | Розетка 12 В | 20 |
| 42 | Центральный замок | 40 |
| 43 | Внутреннее освещение | 30 |
| 44 | Прицеп | 15 |
| 45 | Электропривод сиденья водителя | 15 |
| 47 | Очиститель заднего стекла | 15 |
| 49 | Стартер; датчик сцепления | 5 |
| 50 | Электропривод задней двери | 40 |
| 53 | Подогрев заднего стекла | 30 |
Двигательный отсек
Назначение предохранителей в двигательном отсеке (2016, 2017)
| № | Потребитель | A |
|---|---|---|
| 1 | Блок управления ESP | 40 |
| 2 | Блок управления ESP | 40 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 5/10 |
| 5 | Датчики двигателя | 10 |
| 6 | Датчик стоп-сигнала | 5 |
| 7 | Питание двигателя | 10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 5/20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Блок управления автоматической коробкой передач | 15/30 |
| 14 | Подогрев лобового стекла | 40 |
| 15 | Гудок | 15 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительный эталон) | 5 |
| 19 | Омыватель лобового стекла | 30 |
| 20 | Звуковой сигнал тревоги | 10 |
| 22 | Блок управления двигателем | 5 |
| 23 | Стартер | 30 |
| 24 | PTC | 40 |
| 31 | Насос высокого давления | 15 |
| 33 | Насос коробки передач | 30 |
| 37 | Стояночный обогрев | 20 |
2018
Панель приборов
Назначение предохранителей в панели приборов (2018)
| № | Потребитель | A |
|---|---|---|
| 1 | AdBlue (SCR) | 30 |
| 5 | Шлюз | 5 |
| 6 | Рычаг автоматической коробки передач | 5 |
| 7 | Панель управления кондиционером и отопителем, подогрев заднего стекла, дополнительный обогрев | 10 |
| 8 | Диагностика, выключатель ручника, выключатель света, задний ход, внутреннее освещение, режим вождения, подсветка порогов дверей | 10 |
| 9 | Рулевая колонка | 5 |
| 10 | Дисплей радио | 7.5 |
| 11 | Левая фара | 40 |
| 12 | Радио | 20 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Блок связи | 7.5 |
| 17 | Панель приборов | 7.5 |
| 18 | Задняя камера | 7.5 |
| 19 | Kessy | 7.5 |
| 21 | Блок управления Haldex 4×4 | 15 |
| 22 | Прицеп | 15 |
| 23 | Электрический люк | 30 |
| 24 | Правая фара | 40 |
| 25 | Левая дверь | 30 |
| 26 | Подогрев сидений | 30 |
| 27 | Внутреннее освещение | 30 |
| 28 | Прицеп | 25 |
| 32 | Блок управления парктроником, передней камерой и радаром | 7.5/10 |
| 33 | Подушка безопасности | 5 |
| 34 | Выключатель заднего хода, датчик климата, электрохромное зеркало, розетки питания сзади (USB) | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 10 |
| 36 | Правая LED-фаре | 7.5 |
| 37 | Левая LED-фаре | 7.5 |
| 38 | Прицеп | 25 |
| 39 | Правая дверь | 30 |
| 40 | Розетка 12 В | 20 |
| 42 | Центральный замок | 40 |
| 43 | SEAT Sound, beats sound CAN и MOST | 30 |
| 44 | Прицеп | 15 |
| 45 | Электропривод сиденья водителя | 15 |
| 47 | Очиститель заднего стекла | 15 |
| 49 | Стартер; датчик сцепления | 5 |
| 50 | Электропривод задней двери | 40 |
| 52 | Режим вождения | 15 |
| 53 | Подогрев заднего стекла | 30 |
Двигательный отсек
Назначение предохранителей в двигательном отсеке (2018)
| № | Потребитель | A |
|---|---|---|
| 1 | Блок управления ESP | 25 |
| 2 | Блок управления ESP | 40 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 5/10 |
| 5 | Датчики двигателя | 7.5 |
| 6 | Датчик стоп-сигнала | 5 |
| 7 | Питание двигателя | 10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 5/10/20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Блок управления автоматической коробкой передач | 15/30 |
| 14 | Подогрев лобового стекла | 40 |
| 15 | Гудок | 15 |
| 16 | Бензиновый насос | 5/15/20 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительный эталон) | 5 |
| 19 | Омыватель лобового стекла | 30 |
| 20 | Звуковой сигнал тревоги | 10 |
| 22 | Блок управления двигателем | 5 |
| 23 | Стартер | 30 |
| 24 | PTC | 40 |
| 31 | Насос высокого давления | 15 |
| 33 | Насос коробки передач | 30 |
| 37 | Стояночный обогрев | 20 |
2019, 2020
Панель приборов
Назначение предохранителей в панели приборов (2019-2020)
| № | Защищаемый компонент | A |
|---|---|---|
| 1 | AdBlue (SCR) | 20 |
| 4 | Звуковой сигнал тревоги | 7.5 |
| 5 | Шлюз | 7.5 |
| 6 | Рычаг автоматической коробки передач | 7.5 |
| 7 | Панель управления кондиционером и отопителем, подогрев заднего стекла, дополнительный обогрев | 10 |
| 8 | Диагностика, выключатель электронного ручника, выключатель света, задний ход, внутреннее освещение, режим вождения, подсветка порогов дверей | 7.5 |
| 9 | Рулевая колонка | 7.5 |
| 10 | Дисплей радио | 7.5 |
| 11 | Левая фара | 40 |
| 12 | Радио | 20 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Блок связи | 7.5 |
| 17 | Панель приборов, OCU | 7.5 |
| 18 | Задняя камера | 7.5 |
| 19 | Kessy | 7.5 |
| 20 | SCR, реле двигателя, 1.5 | 10/15 |
| 21 | Блок управления Haldex 4×4 | 15 |
| 22 | Прицеп | 15 |
| 23 | Электрический люк | 20 |
| 24 | Правая фара | 40 |
| 25 | Левая дверь | 30 |
| 26 | Подогрев сидений | 30 |
| 27 | Внутреннее освещение | 30 |
| 28 | Прицеп | 25 |
| 32 | Блок управления парктроником, передней камерой и радаром | 7.5/10 |
| 33 | Подушка безопасности | 7.5 |
| 34 | Выключатель заднего хода, датчик климата, электрохромное зеркало, розетки питания сзади (USB) | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 7.5 |
| 36 | Правая LED-фаре | 7.5 |
| 37 | Левая LED-фаре | 7.5 |
| 38 | Прицеп | 25 |
| 39 | Правая дверь | 30 |
| 40 | Розетка 12 В | 20 |
| 42 | Центральный замок | 40 |
| 43 | Beats Audio CAN и MOST | 30 |
| 44 | Прицеп | 15 |
| 45 | Электропривод сиденья водителя | 15 |
| 47 | Очиститель заднего стекла | 15 |
| 49 | Стартер; датчик сцепления | 7.5 |
| 50 | Электропривод задней двери | 40 |
| 52 | Режим вождения | 15 |
| 53 | Подогрев заднего стекла | 30 |
| — | Розетки питания сзади (встроенный предохранитель) | 7.5 |
Двигательный отсек
Назначение предохранителей в двигательном отсеке (2019-2020)
| № | Защищаемый компонент | A |
|---|---|---|
| 1 | Блок управления ESP | 25 |
| 2 | Блок управления ESP | 40/60 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 7.5/10 |
| 5 | Датчики двигателя | 7.5/10 |
| 6 | Датчик стоп-сигнала | 7.5 |
| 7 | Питание двигателя | 7.5/10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 5/10/20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Насос коробки передач | 15/30 |
| 14 | Подогрев лобового стекла | 40 |
| 15 | Гудок | 15 |
| 16 | Бензиновый насос | 7.5/15/20 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительный эталон) | 7.5 |
| 19 | Омыватель лобового стекла | 30 |
| 21 | Блок управления автоматической коробкой передач | 15/30 |
| 22 | Блок управления двигателем | 7.5 |
| 23 | Стартер | 30 |
| 24 | PTC | 40 |
| 31 | Насос высокого давления | 15 |
| 37 | Стояночный обогрев | 20 |
2021, 2022, 2023
Панель приборов
Назначение предохранителей в панели приборов (2021-2023)
| № | Потребитель | A |
|---|---|---|
| 1 | AdBlue (SCR) | 20 |
| 4 | Звуковой сигнал тревоги | 7.5 |
| 5 | Шлюз | 7.5 |
| 6 | Рычаг автоматической коробки передач | 7.5 |
| 7 | Панель управления кондиционером и отопителем, подогрев заднего стекла, дополнительный обогрев | 10 |
| 8 | Диагностика, выключатель электронного ручника, выключатель света, фонарь заднего хода, внутреннее освещение, режим вождения, подсветка порогов дверей, датчик дождя | 7.5 |
| 9 | Рулевая колонка, насос охлаждающей жидкости (T2C) | 7.5 |
| 10 | Дисплей радио | 7.5 |
| 11 | Левая фара | 40 |
| 12 | Радио | 20 |
| 13 | Преднатяжители ремней безопасности водителя и пассажира | 25 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Блок связи | 7.5 |
| 17 | Панель приборов, OCU | 7.5 |
| 18 | Задняя камера и камеры окружения | 7.5 |
| 19 | Kessy | 7.5 |
| 20 | SCR, реле двигателя, 1.5 | 10/15 |
| 21 | Блок управления Haldex 4×4 | 15 |
| 22 | Прицеп | 15 |
| 23 | Электрический люк | 30 |
| 24 | Правая фара | 40 |
| 25 | Левая дверь | 30 |
| 26 | Подогрев сидений | 30 |
| 27 | Внутреннее освещение | 30 |
| 28 | Прицеп | 25 |
| 31 | Блок управления задней дверью | 30 |
| 32 | Блок управления парктроником, передней камерой и радаром | 7.5/10 |
| 33 | Подушка безопасности | 7.5 |
| 34 | Выключатель заднего хода, датчик климата, электрохромное зеркало, розетки питания сзади (USB) | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 7.5 |
| 38 | Прицеп | 25 |
| 39 | Правая дверь | 30 |
| 40 | Розетка 12 В | 20 |
| 41 | Преднатяжители ремней безопасности водителя и пассажира | 25 |
| 42 | Центральный замок | 40 |
| 43 | Beats Audio CAN и MOST | 40 |
| 44 | Прицеп | 15 |
| 45 | Электропривод сиденья водителя | 15 |
| 46 | Розетка USB | 7.5 |
| 47 | Очиститель заднего стекла | 15 |
| 49 | Стартер; датчик сцепления | 7.5 |
| 52 | Режим вождения | 15 |
| 53 | Подогрев заднего стекла | 30 |
| — | Встроенный предохранитель: розетки питания 230 В сзади | 30 |
Двигательный отсек
Назначение предохранителей в двигательном отсеке (2021-2023)
| № | Потребитель | A |
|---|---|---|
| 1 | Блок управления ESP | 25 |
| 2 | Блок управления ESP | 40/60 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 7.5/10 |
| 5 | Датчики двигателя | 10 |
| 6 | Датчик стоп-сигнала | 7.5 |
| 7 | Питание двигателя | 10 |
| 8 | Лямбда-зонд | 10 |
| 9 | Двигатель | 20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Насос коробки передач | 15/30 |
| 14 | Подогрев лобового стекла | 50 |
| 15 | Гудок | 15 |
| 16 | Бензиновый насос | 20 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительный эталон) | 7.5 |
| 19 | Омыватель лобового стекла | 30 |
| 21 | Блок управления автоматической коробкой передач | 15/30 |
| 22 | Блок управления двигателем | 7.5 |
| 23 | Стартер | 30 |
| 2k | PTC | 40 |
| 36 | Левая LED-фаре | 15 |
| 37 | Стояночный обогрев | 20 |
| 38 | Правая LED-фаре | 15 |
