Большой семейный автомобиль SEAT Exeo производился с 2008 по 2013 год. В этой статье вы найдете схемы блоков предохранителей для SEAT Exeo 2008, 2009, 2010, 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей SEAT Exeo 2008-2013

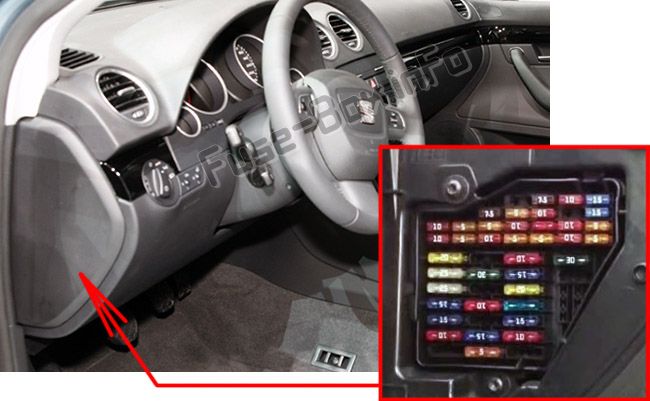

Блок предохранителей расположен с левой стороны панели приборов.
Назначение предохранителей
| № | Потребитель | А |
|---|---|---|
| 1 | Кондиционер | 10 |
| 2 | Подсветка пространства для ног | 5 |
| 3 | Нагрев форсунок омывателя | 5 |
| 4 | Вентилятор радиатора | 5 |
| 5 | Система помощи при парковке, автоматическая коробка передач | 10 |
| 6 | Кондиционер (датчик чистоты воздуха), датчик давления | 5 |
| 7 | Программа электронной стабилизации (ESP), выключатель стоп-сигналов, выключатель педали сцепления, датчик угла поворота руля | 10 |
| 8 | Телефон | 5 |
| 9 | Сервопривод тормозов (вакуумный насос) | 15 |
| 10 | Адаптивные фары справа | 5 |
| 11 | Подушка безопасности и отключение фронтальной подушки безопасности пассажира | 5 |
| 12 | Диагностический разъем | 10 |
| 13 | Блок колонны рулевого управления | 10 |
| 14 | Стоп-сигналы | 10 |
| 15 | Панель приборов | 10 |
| 16 | Свободно | |
| 17 | Контроль давления в шинах, датчик дождя/освещения | 10 |
| 18 | Адаптивные фары слева | 5 |
| 19 | Свободно | |
| 20 | Свободно | |
| 21 | Свободно | |
| 22 | Дверь водителя / дверь переднего пассажира | 15 |
| 23 | Задние двери | 15 |
| 24 | Центральный блок электроники для оборудования комфорта | 20 |
| 25 | Вентилятор отопителя | 30 |
| 26 | Заднее стеклообогрев | 30 |
| 27 | Розетка питания для прицепа (блок управления) | 30 |
| 28 | Топливный насос, вспомогательный насос для дизеля | 20 |
| 29 | Свободно | |
| 30 | Сдвижная/подъемная панорамная крыша | 20 |
| 31 | Диагностическое соединение, автоматическое антибликовое внутреннее зеркало, задний ход, автоматическая коробка передач | 15 |
| 32 | Розетка для буксировки | 15 |
| 33 | Прикуриватель | 20 |
| 34 | Нагреватель зонда лямбда | 10 |
| 35 | Розетка питания в багажном отделении | 20 |
| 36 | Система стеклоочистителей | 30 |
| 37 | Насос для омывателя лобового стекла и системы омывателя фар | 30 |
| 38 | Подсветка багажного отделения, сигнализация | 15 |
| 39 | Радио, Усилитель | 20 |
| 40 | Гудок | 25 |
| 41 | Розетка 230 вольт | 30 |
| 42 | Программа электронной стабилизации (ESP) | 25 |
| 43 | Управление двигателем | 15 |
| 44 | Подогрев сидений | 35 |
