В этой статье мы рассмотрим SEAT Ibiza четвертого поколения (6J) до рестайлинга, выпускавшуюся с 2008 по 2012 год. Здесь вы найдете схемы блоков предохранителей SEAT Ibiza 2008, 2009, 2010, 2011 и 2012, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей SEAT Ibiza 2008-2012
| Цвет | Номинальный ток |
|---|---|
| Серый | 2 |
| Фиолетовый | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Оранжевый | 40 |
Салон

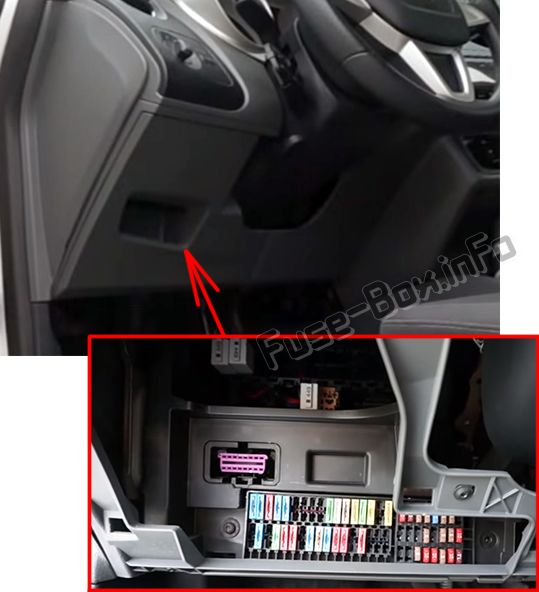

Предохранители расположены с левой стороны приборной панели за панелью.
Отсек двигателя
Он находится в моторном отсеке над аккумулятором.
2008
Панель приборов
Распределение предохранителей на панели приборов (2008)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Рулевое управление с усилителем/Работа двигателя | 7,5 |
| 2 | Панель приборов/Обогреватель/Автоклима/Климатроник/Электрохромное зеркало/Датчик давления кондиционера/ Вентилятор климы, Киси | 10 |
| 3 | Блок управления бензиновым двигателем/Расходомер/Блок управления дизельным двигателем/Катушки реле/Работа двигателя | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота) | 10 |
| 5 | Задний ход/Обогрев форсунок | 10 |
| 6 | Диагностика | 10 |
| 7 | Питание подушки безопасности | 5 |
| 8 | Работа бензинового двигателя / Вторичный водяной насос би-турбо | 10 |
| 9 | Насос очистки | 10 |
| 10 | GRA (Регулятор скорости)/Сцепление (Бензин)/Тормоза (все) | 5 |
| 11 | Свободно | |
| 12 | Автоматическая коробка передач | 10 |
| 13 | Coming Home | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Блок управления фарами AFS | 15 |
| 17 | Подсветка номерного знака ♦ Усилитель + Габаритный свет | 5 |
| 18 | Управление фарами | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники | 15 |
| 21 | Управление освещением | 10 |
| 22 | Электронный блок управления | 5 |
| 23 | Модуль впрыска двигателя | 5 |
| 24 | Подсветка бардачка, багажника, салона | 10 |
| 25 | Система парковки | 20 |
| 26 | Фаркоп | |
| 27 | Вход 12 В/Прикуриватель | 15 |
| 28 | Зонд лямбда | 10 |
| 29 | Питание двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/Нагреватели свечей накала/Катушка реле/Вентилятор би-турбо | 10 |
| 32 | Блок управления дизельным двигателем | 15 |
| 33 | Питание переключателя нагрева сцепления | 5 |
| 34 | Блок управления топливом / Питание би-турбо двигателя | 15 |
| 35 | Блок управления двигателем (бензин) | 15 |
| 36 | Дальний свет, правый | 10 |
| 37 | Дальний свет, левый | 10 |
| 38 | Отключение питания стартера | 15 |
| 39 | Стеклоочиститель заднего стекла | 10 |
| 40 | Электропривод наружных зеркал | 15 |
| 41 | Электровентилятор (обогреватель/полуавтоматический климат-контроль/климатроник) | 25 |
| 42 | Гудок | 20 |
| 43 | Панель приборов/Диагностика | 5 |
| 44 | Стеклоочистители лобового стекла | 20 |
| 45 | Обогрев заднего стекла | 20 |
| 46 | Радио/телефон VDA/Bluetooth/Управление на рулевой колонке | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 15 |
| 49 | Переднее электрическое стекло | 30 |
| 50 | Задние электрические стекла | 30 |
| 51 | Обогрев зеркал | 5 |
| 52 | Сигнализация/Датчик объема | 15 |
| 53 | Блок управления топливом TF3 | 15 |
| 54 | Задний ход для автоматической коробки передач | 15 |
| 55 | Трансформатор включен | 15 |
| 56 | Блок управления топливом би-турбо | 15 |
| 57 | Ближний свет (правая сторона) | 15 |
| 58 | Ближний свет (левая сторона) | 15 |
Предохранители под рулевым колесом в держателе реле (2008)
| Номер | Потребитель | Ампер |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Ближний свет (левая сторона) | 5 |
| 2 | Ближний свет (правая сторона) | 5 |
| 3 | Рычаг автоматической коробки передач | |
| Предохранители AUX 2: | ||
| 1 | Панорамная крыша | 20 |
| 2 | Датчик дождя | 5 |
| 3 | Насос омывателя фар | 20 |
Отсек двигателя (2008)
Распределение предохранителей в отсеке двигателя на аккумуляторе (2008)
| Номер | Потребитель | Ампер |
|---|---|---|
| Металлические предохранители (Эти предохранители можно заменить только в авторизованном сервисном центре): | ||
| 1 | Генератор | 175 |
| 2 | Питание салона | 110 |
| 3 | Насос рулевого управления с усилителем | 40 |
| 4 | Блок ABS | 40 |
| 5 | Электровентилятор обогрева/Обогрев климы/вентилятор | 50 |
| 6 | Предварительный нагрев свечей накала (дизель) / Блок управления коробкой передач | 40 |
| Неметаллические предохранители: | ||
| 1 | Блок ABS | 25 |
| 2 | Электровентилятор обогрева климы/вентилятора | 30 |
| 3 | Вентилятор климы | 5 |
| 4 | Блок ABS | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 5 |
2009
Панель приборов
Распределение предохранителей на панели приборов (2009)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Рулевое управление с усилителем/Работа двигателя | 7,5 |
| 2 | Диагностика/Обогреватель/Автоклимат/Климатроник/Электрическое антиослепляющее зеркало/Навигация/Датчик давления кондиционера/ Вентилятор климы, Киси | 10 |
| 3 | Блок управления бензиновым двигателем/Расходомер/Блок управления дизельным двигателем/Катушки реле/Работа двигателя | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота) | 10 |
| 5 | Задний ход/Обогрев форсунок | 10 |
| 6 | Панель приборов | 5 |
| 7 | Задний противотуманный фонарь | 5 |
| 8 | Свободно | |
| 9 | Рычаг фар | 10 |
| 10 | Рычаг фар/Сцепление (Бензин)/Тормоза (все) | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Рычаг фар | 10 |
| 13 | Управление боковыми зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Розетка багажного отделения | 15 |
| 17 | Подсветка номерного знака /Усилитель /Габаритный индикатор | 5 |
| 18 | Усилитель | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники | 15 |
| 21 | Управление освещением, панель приборов | 5 |
| 22 | Электронный блок управления, обогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг коробки передач/ Реле стартера | 7,5 |
| 24 | Подсветка бардачка, багажника, салона | 10 |
| 25 | Система парковки | 5 |
| 26 | Фаркоп | |
| 27 | Вход 12 В/Прикуриватель | 15 |
| 28 | Зонд лямбда | 10 |
| 29 | Питание двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/Нагреватели свечей накала/Катушка реле/Вентилятор би-турбо | 10 |
| 32 | Блок управления дизельным двигателем | 15 |
| 33 | Питание переключателя нагрева сцепления | 5 |
| 34 | Блок управления топливом / Питание би-турбо двигателя | 15 |
| 35 | Блок управления обогревом сидений | 25 |
| 36 | Дальний свет, правый/ Coming home | 10 |
| 37 | Дальний свет, левый | 10 |
| 38 | Электровентилятор | 30 |
| 39 | Свободно | |
| 40 | Свободно | |
| 41 | Свободно | |
| 42 | Гудок | 20 |
| 43 | Панорамная крыша | 30 |
| 44 | Стеклоочистители лобового стекла | 20 |
| 45 | Обогрев заднего стекла | 20 |
| 46 | Радио/телефон VDA/Bluetooth/Управление на рулевой колонке | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 15 |
| 49 | Переднее электрическое стекло | 30 |
| 50 | Задние электрические стекла | 30 |
| 51 | Блок управления автоматической коробкой передач | 30 |
| 52 | Сигнализация/Датчик объема | 15 |
| 53 | Реле насоса EKP | 15 |
| 54 | Задний ход для автоматической коробки передач, противотуманный фонарь | 15 |
| 55 | Трансформатор включен | 15 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Ближний свет (правая сторона) | 15 |
| 58 | Ближний свет (левая сторона) | 15 |
Предохранители под рулевым колесом в держателе реле (2009)
| Номер | Потребитель | Ампер |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Ближний свет (левая сторона) | 15 |
| 2 | Ближний свет (правая сторона) | 15 |
| 3 | Насос омывателя фар | 20 |
| Предохранители AUX 3: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |
Отсек двигателя (2009)
Распределение предохранителей в отсеке двигателя на аккумуляторе (2009)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Блок ABS | 25 |
| 2 | Электровентилятор обогрева климы/вентилятора | 30 |
| 3 | Вентилятор климы | 5 |
| 4 | Блок ABS | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 30 |
2010
Панель приборов
Распределение предохранителей на панели приборов (2010)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Рулевое управление с усилителем/Работа двигателя | 7,5 |
| 2 | Диагностика/Обогреватель/Автоклимат/Климатроник/Электрическое антиослепляющее зеркало/Навигация/Датчик давления кондиционера/ Вентилятор климы/ Киси/ Блок управления AFS/Реле Coming home/Звуковой актор | 10 |
| 3 | Блок управления бензиновым двигателем/Расходомер/Блок управления дизельным двигателем/Катушки реле/Работа двигателя/Блок управления топливом би-турбо | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота)/Рычаг света | 10 |
| 5 | Задний ход/Обогрев форсунок | 10 |
| 6 | Панель приборов | 5 |
| 7 | Задний противотуманный фонарь | 7,5 |
| 8 | Свободно | |
| 9 | Рычаг фар | 10 |
| 10 | Рычаг фар/Сцепление (Бензин)/Тормоза (все) | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Рычаг фар | 10 |
| 13 | Управление наружными зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Свободно | |
| 17 | Подсветка номерного знака /Усилитель /Габаритный индикатор | 5 |
| 18 | Усилитель | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники | 15 |
| 21 | Управление освещением, панель приборов | 5 |
| 22 | Электронный блок управления, обогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/Рычаг автоматической коробки передач/ Реле стартера | 7,5 |
| 24 | Подсветка бардачка, багажного отделения, салона | 10 |
| 25 | Система парковки | 5 |
| 26 | Фаркоп | |
| 27 | Свободно | |
| 28 | Зонд лямбда | 10 |
| 29 | Питание двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/Нагреватели свечей накала/Катушка реле/Вентилятор би-турбо | 10 |
| 32 | Блок управления двигателем | 15 |
| 33 | Питание переключателя сцепления/ Реле предварительного нагрева/ Датчик серво | 5 |
| 34 | Блок управления топливом / Питание би-турбо двигателя | 15 |
| 35 | Свободно | |
| 36 | Дальний свет, правый | 10 |
| 37 | Дальний свет, левый/Coming Home | 10 |
| 38 | Электровентилятор | 30 |
| 39 | Свободно | |
| 40 | Вход 12 В/Прикуриватель | 15 |
| 41 | Блок управления обогревом сидений / Подстаканник | 25 |
| 42 | Гудок | 20 |
| 43 | Панорамная крыша | 30 |
| 44 | Стеклоочистители лобового стекла | 20 |
| 45 | Обогрев заднего стекла | 30 |
| 46 | Радио/телефон VDA/Bluetooth/Управление на рулевой колонке | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 25 |
| 49 | Переднее электрическое стекло | 30 |
| 50 | Задние электрические стекла | 30 |
| 51 | Блок управления автоматической коробкой передач | 30 |
| 52 | Сигнализация/Датчик объема | 15 |
| 53 | Реле электро-кинетического насоса/блок управления топливом би-турбо | 15 |
| 54 | Задний ход для автоматической коробки передач, противотуманный фонарь | 15 |
| 55 | Трансформатор включен | 15 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Ближний свет (правая сторона) | 15 |
| 58 | Ближний свет (левая сторона) | 15 |
Предохранители под рулевым колесом в держателе реле (2010)
| Номер | Потребитель | Ампер |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Ближний свет (левая сторона) | 15 |
| 2 | Ближний свет (правая сторона) | 15 |
| 3 | Насос омывателя фар | 20 |
| Предохранители AUX 3: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |
Отсек двигателя (2010)
Распределение предохранителей в отсеке двигателя на аккумуляторе (2010)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Блок ABS | 25 |
| 2 | Электровентилятор обогрева климы/вентилятора | 30 |
| 3 | Вентилятор климы | 5 |
| 4 | Блок ABS | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 30 |
2011
Панель приборов
Распределение предохранителей на панели приборов (2011)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Рулевое управление с усилителем/Работа двигателя | 7,5 |
| 2 | Диагностика/Обогреватель/Автоклимат/Климатроник/ Электрическое антиослепляющее зеркало/Навигация/Датчик давления кондиционера/ Вентилятор климы/ Киси/ Блок управления AFS/Реле Coming home/Звуковой актор | 10 |
| 3 | Блок управления бензиновым двигателем/Расходомер/Блок управления дизельным двигателем/Катушки реле/Работа двигателя/ Блок управления топливом би-турбо | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота)/Рычаг света | 10 |
| 5 | Задний ход/Обогрев форсунок | 10 |
| 6 | Панель приборов | 5 |
| 7 | Задний противотуманный фонарь | 7,5 |
| 8 | Свободно | |
| 9 | Рычаг фар | 10 |
| 10 | Рычаг фар/Сцепление (Бензин)/Тормоза (все) | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Рычаг фар | 10 |
| 13 | Управление наружными зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Свободно | |
| 17 | Подсветка номерного знака /Усилитель /Габаритный индикатор | 5 |
| 18 | Усилитель | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники | 15 |
| 21 | Управление освещением, панель приборов | 5 |
| 22 | Электронный блок управления, обогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг автоматической коробки передач/ Реле стартера | 7,5 |
| 24 | Подсветка бардачка, багажного отделения, салона | 10 |
| 25 | Система парковки | 5 |
| 26 | Фаркоп | |
| 27 | Свободно | |
| 28 | Зонд лямбда | 10 |
| 29 | Питание двигателя | 20 |
| 29 | Вакуумный насос (LPG) | 15 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/Нагреватели свечей накала/Катушка реле/ Вентилятор би-турбо | 10 |
| 32 | Блок управления двигателем | 15, 20, 30 |
| 33 | Питание переключателя сцепления/ Реле предварительного нагрева/ Датчик серво | 5 |
| 34 | Блок управления топливом / Питание би-турбо двигателя | 15 |
| 35 | Свободно | |
| 36 | Дальний свет, правый | 10 |
| 37 | Левый дальний свет / Coming Home / Реле дальнего света (автоматическое включение света) | 10 |
| 38 | Электровентилятор | 30 |
| 39 | Свободно | |
| 40 | Вход 12 В/Прикуриватель | 15 |
| 41 | Блок управления обогревом сидений / Подстаканник | 25 |
| 42 | Гудок | 20 |
| 43 | Панорамная люковая крыша | 30 |
| 44 | Стеклоочистители лобового стекла | 20 |
| 45 | Обогрев заднего стекла | 30 |
| 46 | Радио / Телефон VDA / Bluetooth / Управление на руле / DC/DC-преобразователь для Start/Stop | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 25 |
| 49 | Переднее электрическое стекло | 25 |
| 50 | Задние электрические стекла | 30 |
| 51 | Блок управления автоматической коробкой передач | 30 |
| 52 | Сигнализация/Датчик объема | 15 |
| 53 | Реле электро-кинетического насоса/блок управления топливом би-турбо | 15 |
| 54 | Задний ход для автоматической коробки передач, противотуманный фонарь | 15 |
| 55 | Трансформатор включен | 15, 20 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Ближний свет (правая сторона) | 15 |
| 58 | Ближний свет (левая сторона) | 15 |
Предохранители под рулевым колесом в держателе реле (2011)
| Номер | Потребитель | Ампер |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX1: | ||
| 1 | Левая дневная ходовая световая лампа AFS | 15 |
| 1 | Навигация, Bluetooth, MDI, рычаг управления радио | 20 |
| 2 | Правая дневная ходовая световая лампа AFS | 15 |
| 2 | Панель приборов / Реле ESP | 5 |
| 3 | Насос омывателя фар | 20 |
| Предохранители AUX 3: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |
Отсек двигателя (2011)
Распределение предохранителей в отсеке двигателя на аккумуляторе (2011)
| Номер | Потребитель | Ампер |
|---|---|---|
| S1 | Блок ABS | 25 |
| S2 | Электровентилятор климатического обогрева/вентилятора | 30 |
| S3 | Блок управления автоматической коробкой передач | 30 |
| S4 | Блок ABS | 10 |
| S5 | Электронный блок управления | 5 |
| S6 | Модуль впрыска | 30 |
2012
Панель приборов
Распределение предохранителей на панели приборов (2012)
| Номер | Потребитель | Ампер |
|---|---|---|
| 1 | Рулевое управление с усилителем/Работа двигателя/Расходомер | 7,5 |
| 2 | Диагностика/Обогреватель/Автоклимат/Климатроник/ Электрическое антиослепляющее зеркало/Навигация/Датчик давления кондиционера/ Вентилятор климы/Блок управления AFS/Реле Coming home/Звуковой актор/CCS | 10 |
| 3 | Блок управления бензиновым двигателем/Блок управления дизельным двигателем/Катушки реле/Работа двигателя/Блок управления топливом би-турбо | 5 |
| 4 | Блок управления ABS-ESP/Переключатель RKA/Шлюзовой блок управления/Реле ESP/Датчик вращения | 10 |
| 5 | Задний ход/Обогрев форсунок | 10 |
| 6 | Панель приборов | 5 |
| 7 | Задний противотуманный фонарь/Реле Start-Stop | 7,5 |
| 8 | Подвесные рычаги на руле для автоматической коробки передач | 2 |
| 9 | Рычаг фар/Переключатель стеклоочистителя лобового стекла | 10 |
| 10 | Питание электронного блока управления BCM | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Система LPG | 10 |
| 13 | Управление наружными зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Свободно | |
| 17 | Подсветка номерного знака | 5 |
| 18 | Насос очистки | 7,5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники/Стоп-сигналы | 15 |
| 21 | Управление освещением, панель приборов | 5 |
| 22 | Обогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг автоматической коробки передач/ Основное реле бензина | 7,5 |
| 24 | Подсветка багажного отделения, салона, бардачка | 10 |
| 25 | Система парковки | 5 |
| 26 | Фаркоп | |
| 27 | Управление фарами | 5 |
| 28 | Зонд лямбда | 10 |
| 29 | Вакуумный насос/Питание LPG | 15, 20 (Если LPG) |
| 30 | Электромагнитные клапаны двигателя/Реле дополнительного обогрева/ Датчик давления/Клапан AKF | 15 |
| 31 | Работа бензинового двигателя/Нагреватели свечей накала/Катушка реле/ Вентилятор/Реле вторичного водяного насоса | 10 |
| 32 | Блок управления двигателем | 15, 20, 30 |
| 33 | Датчик переключателя сцепления/Катушка реле дополнительного обогрева/ Датчик серво | 5 |
| 34 | Блок управления топливом / Вакуумный насос | 15 |
| 35 | Свободно | |
| 36 | Дальний свет, правый | 10, 15(Если есть Start-Stop или нет) |
| 37 | Дальний свет, левый | 10, 15(Если есть Start-Stop или нет) |
| 38 | Обогрев двигателя | 30 |
| 39 | Свободно | |
| 40 | Вход 12 В/Прикуриватель | 15 |
| 41 | Блок управления обогревом сидений / Подстаканник | 25 |
| 42 | Гудок | 20 |
| 43 | Панорамная люковая крыша | 30 |
| 44 | Стеклоочистители лобового стекла | 20 |
| 45 | Обогрев заднего стекла | 30 |
| 46 | Радио / Bluetooth / USB + AUX-ln / DC-DC-преобразователь для Start-Stop | 20 |
| 47 | Климатроник / автоклима / Шлюз / Диагностика / Автоматическая коробка передач (блокировка ZSS) | 5 |
| 48 | Блокировка | 25 |
| 49 | Электрические стекла (передние) | 25 |
| 50 | Задние электрические стекла | 30 |
| 51 | Блок управления автоматической коробкой передач | 25 |
| 52 | Сигнализация | 15 |
| 53 | Реле электро-кинетического насоса/блок управления топливом би-турбо | 15 |
| 54 | Задний ход для автоматической коробки передач/ Противотуманный фонарь / Поворотный свет | 15 |
| 55 | Трансформатор включен | 15, 20 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Ближний свет (правая сторона) / Дневной свет | 15 |
| 58 | Ближний свет (левая сторона) / Дневной свет | 15 |
Предохранители под рулевым колесом в держателе реле (2012)
| Номер | Потребитель | Ампер |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Источник
© Newspaper WordPress Theme by TagDiv |
