В этой статье мы рассмотрим SEAT Toledo четвертого поколения (NH), выпускавшийся с 2012 по 2019 год. Здесь вы найдете схемы расположения блоков предохранителей для SEAT Toledo 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей SEAT Toledo 2012-2019
| Цвет | Номинал (А) |
|---|---|
| Черный | 1 |
| Фиолетовый | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Оранжевый | 40 |
Салон

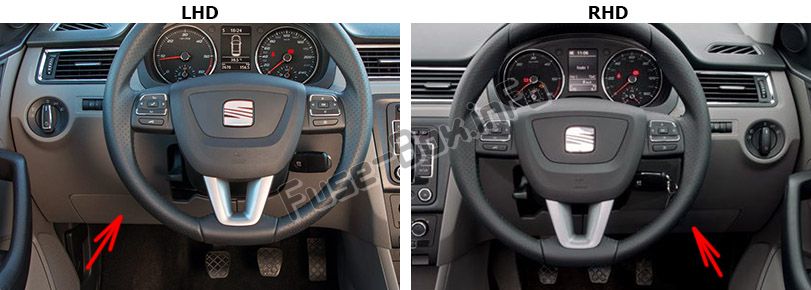

Предохранители расположены на панели приборов со стороны водителя за крышкой.
Моторный отсек
2012-2015
или
2016-2019
или
2012, 2013, 2014, 2015
Панель приборов
левый руль
правый руль
Назначение предохранителей в панели приборов (2012)
| № | Электрооборудование |
|---|---|
| 1 | S — зажигание |
| 2 | START-STOP |
| 3 | Панель приборов, регулятор дальности фар, телефон, датчик уровня масла |
| 4 | Блок управления ABS/ESC |
| 5 | Бензиновый двигатель: круиз-контроль |
| 6 | Задний ход (механическая коробка передач) |
| 7 | Переключатель, блок управления двигателем, автоматическая коробка передач |
| 8 | Переключатель тормоза, переключатель сцепления, вентилятор охлаждения |
| 9 | Панель управления отоплением, блок управления кондиционером, парктроник, стеклоподъемник, вентилятор радиатора, омыватель лобового стекла |
| 10 | Преобразователь DC-DC |
| 11 | Управление внешними зеркалами |
| 12 | Блок управления фаркопа |
| 13 | Блок управления автоматической коробки передач, селектор автоматической коробки передач |
| 14 | Регулятор дальности фар |
| 15 | Свободно |
| 16 | Рулевое управление, датчик скорости, блок управления двигателем |
| 17 | Радио (START-STOP) дневные ходовые огни |
| 18 | Подогрев зеркал |
| 19 | Вход зажигания |
| 20 | Блок управления двигателем, блок управления топливным насосом, топливный насос |
| 21 | Задний ход (автоматическая коробка передач), противотуманные фары с функцией CORNER |
| 22 | Панель управления отоплением, блок управления климат-контролем, телефон, общая панель приборов, датчик угла поворота руля, многофункциональный руль, блокировка ключа автоматической коробки передач |
| 23 | Внутреннее освещение, освещение перчаточного ящика и багажника, габаритные огни |
| 24 | Центральный блок управления автомобиля |
| 25 | Свободно |
| 26 | Задний стеклоочиститель |
| 27 | Свободно |
| 28 | Бензиновый двигатель: клапан AKF, дополнительный обогрев |
| 29 | Впрыск, насос охлаждающей жидкости |
| 30 | Топливный насос, зажигание, круиз-контроль |
| 31 | Лямбда-зонд |
| 32 | Насос высокого давления топливной системы, клапан давления |
| 33 | Блок управления двигателем |
| 34 | Блок управления двигателем, вакуумный насос |
| 35 | Подсветка кнопок, освещение номерного знака, габаритные огни, омыватель фар |
| 36 | Дальний свет |
| 37 | Задний противотуманный фонарь, преобразователь DC/DC |
| 38 | Противотуманные фары |
| 39 | Вентилятор отопителя |
| 40 | Свободно |
| 41 | Подогрев передних сидений |
| 42 | Подогрев заднего стекла |
| 43 | Гудок |
| 44 | Стеклоочистители лобового стекла |
| 45 | Замок задней двери, центральный замок |
| 46 | Сигнализация |
| 47 | Прикуриватель, розетка в багажнике |
| 48 | ABS |
| 49 | Поворотники, стоп-сигналы |
| 50 | Преобразователь DC-DC, радио |
| 51 | Стеклоподъемник (водитель + задний левый) |
| 52 | Стеклоподъемник (пассажир спереди + задний правый) |
| 53 | Система омывания лобового стекла |
| 54 | START-STOP общая панель приборов, модуль под рулем, многофункциональный руль |
| 55 | Блок управления автоматической коробки передач |
| 56 | Омыватель фар |
| 57 | Ближний свет (левая сторона) |
| 58 | Ближний свет (правая сторона) |
Моторный отсек
версия 1
версия 2
Назначение предохранителей в моторном отсеке (2012)
| Номер | Электрооборудование |
|---|---|
| 1 | Генератор |
| 2 | Свободно |
| 3 | Салон (версия 1) / Питание блока предохранителей (версия 2) |
| 4 | Дополнительный электрический обогрев (версия 1) / Салон (версия 2) |
| 5 | Салон |
| 6 | Вентилятор радиатора, блок управления системой накаливания |
| 7 | Электрогидравлическое рулевое управление |
| 8 | ABS |
| 9 | Вентилятор радиатора |
| 10 | Автоматическая коробка передач |
| 11 | ABS |
| 12 | Центральный блок управления |
| 13 | Дополнительный электрический обогрев |
2016
Панель приборов
левый руль
правый руль
Назначение предохранителей в панели приборов (2016)
| № | Потребитель |
|---|---|
| 1 | Левый свет |
| 2 | Центральный замок |
| 3 | Реле системы зажигания |
| 4 | Правый свет |
| 5 | Стеклоподъемники — Водитель |
| 6 | Центральный блок управления — Внутреннее освещение |
| 7 | Гудок |
| 8 | Фаркоп — Левый свет |
| 9 | Переключатель под рулем, устройство управления двигателем (без Keyless Access), автоматическая трансмиссия (без Keyless Access), рычаг селектора автоматической трансмиссии (без Keyless Access), ESC (без Keyless Access), устройство управления датчиком прицепа (без Keyless Access), гидроусилитель руля (без Keyless Access), подушка безопасности (без Keyless Access) |
| 10 | Стеклоподъемник — задний левый |
| 11 | Насос омывателя фар |
| 12 | Радио и дисплей навигации |
| 13 | Подготовка под такси |
| 14 | Переключатель под рулем, переключатель света, блокировка приводов с ключом зажигания (автоматическая трансмиссия), переключатель дальнего света, устройство управления SmartGate, датчик дождя, подготовка телефона |
| 15 | Блок управления кондиционером, рычаг селектора автоматической коробки передач, диагностический разъем |
| 16 | Панель приборов |
| 17 | Датчик сигнализации, гудок |
| 22 | Автоматическая система омывания лобового и передних стекол |
| 23 | Подогрев передних сидений |
| 24 | Вентилятор кондиционера, отопитель, блок управления кондиционером, отопителем |
| 26 | Переключатель подогрева передних сидений |
| 27 | Задний стеклоочиститель |
| 29 | Подушка безопасности (Keyless Access) |
| 30 | Стеклоподъемники, переключатель фар, переключатель заднего хода, блок управления кондиционером, блок управления парктроником, внешнее зеркало, питание средней панели кнопок, питание боковой панели кнопок, внутреннее зеркало, подготовка телефона |
| 31 | Топливный насос, блок управления вентилятором радиатора, круиз-контроль, катушка реле системы омывания лобового и заднего стекол |
| 32 | Диагностический разъем, регулятор дальности фар, переключатель под рулем |
| 33 | Катушка реле зажигания, переключатель сцепления |
| 34 | Подогрев форсунок омывателя лобового стекла |
| 37 | Радар |
| 39 | Дополнительный электрический обогрев |
| 41 | Подогрев заднего стекла |
| 42 | Стеклоподъемники — пассажир |
| 43 | Фаркоп — Контакт разъема |
| 44 | Прикуриватель, розетка 12 В |
| 45 | Стеклоподъемник • задний правый |
| 46 | Система омывания лобового и передних стекол, переключатель под рулем |
| 47 | Фаркоп — Контакт разъема |
| 48 | Фаркоп — Правый свет |
| 49 | Блок управления топливным насосом |
| 50 | Радио |
| 51 | Подогрев внешних зеркал |
| 52 | Keyless Access |
| 53 | Блокировка рулевого вала (Keyless Access) |
| 54 | Блок управления ABS/ESC |
Моторный отсек
Назначение предохранителей в моторном отсеке (2016)
| № | Потребитель |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | Блок управления системой накаливания |
| 3 | Блок управления ABS/ESC |
| 4 | Дополнительный электрический обогрев — Цепь 2 |
| 5 | Дополнительный электрический обогрев — Цепь 3 |
| 6 | Автоматическая коробка передач |
| 7 | Блок управления двигателем |
| 8 | Стеклоочистители лобового стекла |
| 9 | Центральный блок управления, модуль данных аккумулятора |
| 10 | Блок управления ABS/ESC |
| 12 | Компоненты двигателя |
| 13 | Переключатель тормоза |
| 14 | Компоненты двигателя, реле топливной катушки, вентилятор радиатора, насос охлаждающей жидкости |
| 15 | Блок управления двигателем |
| 16 | Стартер |
| 17 | Блок управления двигателем |
| 18 | Компоненты двигателя, катушки реле дополнительного электрического обогрева |
| 19 | Лямбда-зонд |
| 20 | Управляющие устройства системы накаливания, подогрев вентилятора картера |
2017, 2018, 2019
Панель приборов
левый руль
правый руль
Назначение предохранителей в панели приборов (2017, 2018, 2019)
| № | Потребитель |
|---|---|
| 1 | Левый свет |
| 2 | Центральный замок, стеклоочистители, с Keyless Access |
| 3 | Реле системы зажигания |
| 4 | Правый свет |
| 5 | Стеклоподъемники — Водитель |
| 6 | Центральный блок управления — Внутреннее освещение |
| 7 | Гудок |
| 8 | Фаркоп • Левый свет |
| 9 | Элементы управления на рулевой колонке (только без Keyless Access), блок управления двигателем (только без Keyless Access), блок управления автоматической коробкой передач (только без Keyless Access), рычаг автоматической коробки передач (только без Keyless Access), блок управления ESP (только без Keyless Access), блок управления крюком прицепа (только без Keyless Access), электроусилитель руля (только без Keyless Access) |
| 10 | Задний левый стеклоподъемник |
| 11 | Насос омывателя фар |
| 12 | Радио и дисплей навигации |
| 13 | Подготовка под такси |
| 14 | Переключатель под рулем, переключатель света, блокировка приводов с ключом зажигания (автоматическая трансмиссия), переключатель дальнего света, устройство управления SmartGate, датчик дождя/света, задняя камера |
| 15 | Блок управления кондиционером, рычаг селектора автоматической коробки передач, диагностический разъем |
| 16 | Панель приборов |
| 17 | Датчик сигнализации, гудок |
| 22 | Система омывания лобового стекла (без Keyless Access) |
| 23 | Подогрев передних сидений |
| 24 | Вентилятор кондиционера, отопитель, блок управления кондиционером, отопителем |
| 26 | Переключатель подогрева передних сидений |
| 27 | Задний стеклоочиститель |
| 29 | Подушка безопасности |
| 30 | Стеклоподъемники, переключатель заднего хода, блок управления кондиционером, блок управления Park Assist, внешнее зеркало, питание средней панели кнопок, питание боковой панели кнопок, внутреннее зеркало |
| 31 | Топливный насос, блок управления вентилятором радиатора, круиз-контроль, катушка реле системы омывания лобового и заднего стекол, переключатель света |
| 32 | Диагностический разъем, регулятор дальности фар, переключатель под рулем, регулятор атмосферного освещения |
| 33 | Катушка реле зажигания, переключатель сцепления |
| 34 | Подогрев форсунок омывателя лобового стекла |
| 36 | Розетка для зарядки USB |
| 37 | Радар |
| 39 | Дополнительный электрический обогрев |
| 41 | Подогрев заднего стекла |
| 42 | Стеклоподъемники — пассажир |
| 43 | Фаркоп — Контакт разъема |
| 44 | Соединение 12 В в салоне, соединение 12 В в багажнике |
| 45 | Задний правый стеклоподъемник |
| 46 | Система омывания лобового и передних стекол, переключатель под рулем |
| 47 | Фаркоп — Контакт разъема |
| 48 | Фаркоп — Правый свет |
| 49 | Блок управления топливным насосом |
| 50 | Радио |
| 51 | Подогрев внешних зеркал |
| 52 | Keyless Access |
| 53 | Блокировка руля (Keyless Access) |
| 54 | Блок управления ABS/ESC |
| 56 | Диагностика |
| 59 | Полные LED |
Моторный отсек
Назначение предохранителей в моторном отсеке (2017, 2018, 2019)
| № | Потребитель |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | Блок управления системой накаливания |
| 3 | Блок управления ABS/ESC |
| 4 | Дополнительный электрический обогрев — Цепь 2 |
| 5 | Дополнительный электрический обогрев — Цепь 3 |
| 6 | Автоматическая коробка передач |
| 7 | Блок управления двигателем |
| 8 | Стеклоочистители лобового стекла |
| 9 | Центральный блок управления, модуль данных аккумулятора |
| 10 | Блок управления ABS/ESC |
| 12 | Компоненты двигателя |
| 13 | Переключатель тормоза |
| 14 | Компоненты двигателя, реле топливной катушки, вентилятор радиатора, насос охлаждающей жидкости |
| 15 | Блок управления двигателем |
| 16 | Стартер |
| 17 | Блок управления двигателем |
| 18 | Компоненты двигателя, катушки реле дополнительного электрического обогрева |
| 19 | Лямбда-зонд |
| 20 | Управляющие устройства системы накаливания, подогрев вентилятора картера |
