В этой статье мы рассмотрим Skoda Citigo первого поколения после рестайлинга, производимого с 2016 по 2019 год. Здесь вы найдете схемы блоков предохранителей для Skoda Citigo 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Skoda Citigo 2016-2019
| Цвет предохранителя | Максимальный ток |
|---|---|
| фиолетовый | 3 |
| светло-коричневый | 5 |
| коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| оранжевый | 40 |

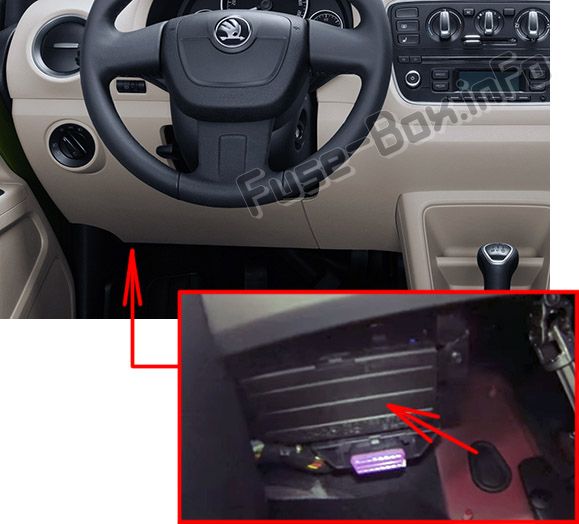

Расположение блока предохранителей
Предохранители расположены под рулевым колесом на нижней стороне приборной панели.
Схема блока предохранителей
Назначение предохранителей под приборной панелью
| № | Потребитель |
|---|---|
| 1 | Кондиционер воздуха, диагностический разъем |
| 2 | Управление корректором фар, парктроник, позиционирование электрических боковых зеркал, подогрев сидений |
| 3 | Автоматическая трансмиссия, блок управления двигателем, электроусилитель руля, рычаг под рулевым колесом, приборная панель, вентилятор радиатора |
| 4 | Подушка безопасности |
| 5 | Задний ход |
| 6 | Система стеклоочистителей лобового и заднего стекла |
| 7 | Основной дальний свет фар — левая сторона |
| 8 | Основной дальний свет фар — правая сторона |
| 9 | Не назначено |
| 10 | Обогрев электрических боковых зеркал, диагностический порт, датчик дождя |
| 11 | Дневные ходовые огни |
| 12 | Не назначено |
| 13 | Освещение транспортного средства — левая сторона |
| 14 | Освещение транспортного средства — правая сторона |
| 15 | Транспортное средство с системой START-STOP: Радио Транспортное средство без системы START-STOP: Освещение переключателей, обогрев, автоматическая трансмиссия, переключатель света, освещение номерного знака |
| 16 | Освещение транспортного средства — задний противотуманный фонарь |
| 17 | Задний стеклоочиститель |
| 18 | Панорамная крыша |
| 19 | Центральный замок |
| 20 | Обогрев заднего стекла |
| 21 | Фонари заднего хода, противотуманные фары |
| 22 | Гудок |
| 23 | Стабилизатор напряжения (для системы START-STOP); освещение транспортного средства (транспортное средство без системы START-STOP) |
| 24 | Переключатель света фар |
| 25 | Стеклоочистители лобового стекла |
| 26 | Транспортное средство с системой START-STOP: Световые приборы транспортного средства Транспортное средство без системы START-STOP: Радио |
| 27 | Поворотные огни, стоп-сигналы |
| 28 | Селектор рычага автоматической трансмиссии |
| 29 | Топливный насос |
| 30 | 2016-2018: Блок управления двигателем, приборная панель, датчик дождя, рычаг под рулевым колесом, система кондиционирования воздуха; 2019: Блок управления двигателем, приборная панель, рычаг под рулевым колесом, топливный насос |
| 31 | 2016-2018: Освещение транспортного средства — ближний свет (применяется к транспортному средству с системой START-STOP) 2019: Освещение транспортного средства |
| 32 | Центральная система управления |
| 33 | Освещение транспортного средства — габаритные огни |
| 34 | Внутреннее освещение |
| 35 | Освещение транспортного средства — правая сторона (применяется к транспортному средству без системы START-STOP), приборная панель (2019) |
| 36 | Освещение транспортного средства — левая сторона (применяется к транспортному средству без системы START-STOP) |
| 37 | ESP |
| 38 | Панель с кнопками, преобразователь напряжения DC-DC (применяется к транспортному средству с системой START-STOP), запуск двигателя (2019) |
| 39 | Рычаг под рулевым колесом, омыватель переднего и заднего стекла |
| 40 | Лямбда-зонд, вентилятор радиатора, газовый клапан, клапан давления масла, клапан для активированного угольного фильтра, компоненты двигателя (2019) |
| 41 | Выключатель педали тормоза, выключатель сцепления, вентилятор радиатора, компоненты двигателя |
| 42 | Система управления двигателем |
| 43 | 2016-2018: Топливный насос, вакуумный насос для тормозной системы 2019: Вакуумный насос для тормозной системы, кондиционер воздуха |
| 44 | Форсунки впрыска, компоненты двигателя, топливный насос |
| 45 | Катушки зажигания, компоненты двигателя |
| 46 | Розетка 12 В |
| 47 | Вентилятор воздуха для кондиционирования/отопления |
| 48 | Подогрев сидений |
| 49 | Электрические стеклоподъемники — правый |
| 50 | Освещение транспортного средства — дневные ходовые огни, дальний свет |
| 51 | Электрические стеклоподъемники — левый |
Расположение блока предохранителей
На автомобилях с системой START-STOP предохранители расположены на левой стороне приборной панели за крышкой.
Схема блока предохранителей
Назначение предохранителей на боковой стороне приборной панели
| № | Потребитель |
|---|---|
| 1 | ABS/ESP |
| 2 | Приборная панель |
| 3 | Радио |
| 4 | Преобразователь напряжения DC-DC, стартер мотора, панель с кнопками |
| 5 | Система кондиционирования воздуха |
| 6 | Не назначено |
| 7 | Не назначено |
| 8 | Не назначено |
| 9 | Освещение транспортного средства — правая сторона |
| 10 | Освещение транспортного средства — левая сторона |
| 11 | Стартер |
| 12 | Преобразователь напряжения DC-DC, ABS, приборная панель, радио |
Расположение блока предохранителей
Предохранители расположены под крышкой рядом с аккумуляторной батареей автомобиля.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Потребитель |
|---|---|
| 1 | ABS/ESP |
| 2 | Вентилятор радиатора, вентилятор для кондиционирования воздуха |
| 3 | Система управления охлаждением, зажигание |
| 4 | ABS/ESP |
| 5 | Модуль данных аккумулятора, замок зажигания |
| 6 | Замок зажигания, стартер |
