Электрический компактный кроссовер Skoda Enyaq iV доступен с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Skoda Enyaq iV 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Skoda Enyaq iV 2021-2023
Расположение блока предохранителей

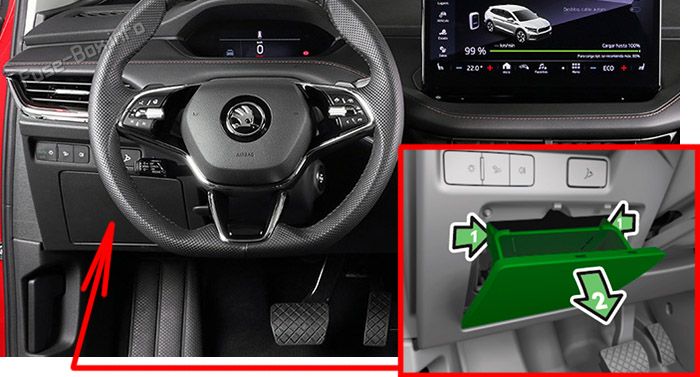

Руль слева: Откройте отделение для хранения, нажмите защелки и наклоните ящик.
Руль справа: Откройте бардачок, отпустите фиксатор тормоза ящика, нажмите защелки, и ящик выдвинется, откройте крышку блока предохранителей.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Потребитель |
|---|---|
| 1 | Розетка 230 В |
| 2 | Подушки безопасности |
| 3 | Сцепное устройство |
| 4 | Передняя камера для систем помощи |
| 5 | Внешнее освещение задней части автомобиля |
| 6 | Внутреннее освещение, освещение передней решетки |
| 7 | Обогрев передних сидений |
| 8 | Сдвижная/подъемная крыша |
| 9 | Управление окнами (левая сторона автомобиля), центральная блокировка (левая сторона автомобиля), левое боковое зеркало (обогрев, складывание, регулировка положения стекла), электрическая детская блокировка (левая сторона автомобиля) |
| 10 | Не используется |
| 11 | Сцепное устройство |
| 12 | Не используется |
| 13 | Центральная блокировка (задние двери и крышка багажника), омыватель лобового стекла, омыватель фар, функция наклона фар |
| 14 | Усилитель музыки |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Задние радарные датчики, Park Assist, Parking Aid |
| 18 | Замок рулевого колеса, KESSY (бесключевой замок), бесконтактное управление электрически управляемой крышкой багажника |
| 19 | Комбинация приборов, экстренный вызов, онлайн-сервисы |
| 20 | Phone box, USB-порты спереди |
| 21 | Задняя камера, система кругового обзора (Top View) |
| 22 | Система управления двигателем |
| 23 | Система связи |
| 24 | Не используется |
| 25 | Натяжитель ремня безопасности водителя |
| 26 | Управление окнами (правая сторона автомобиля), центральная блокировка (правая сторона автомобиля), правое боковое зеркало (обогрев, складывание, регулировка положения стекла), электрическая детская блокировка (правая сторона автомобиля) |
| 27 | Натяжитель ремня безопасности пассажира |
| 28 | Система управления высоковольтной батареей — безопасное отключение высоковольтной системы, зарядное устройство высоковольтной батареи. Предохранитель может заменить только специализированный сервис |
| 29 | Сцепное устройство |
| 30 | Информационно-развлекательная система |
| 31 | Сцепное устройство |
| 32 | Внешнее освещение автомобиля, третья стоп-сигнальная лампа, освещение номерного знака |
| 33 | Не используется |
| 34 | Обогрев / кондиционирование воздуха |
| 35 | Обогрев задних сидений |
| 36 | Вентилятор обогрева/кондиционирования воздуха |
| 37 | Электрически управляемая крышка багажника |
| 38 | Вентиляция сидений |
| 39 | Обогрев рулевого колеса |
| 40 | Гудок охранной сигнализации |
| 41 | Шина данных |
| 42 | Управление коробкой передач, индикация режима коробки передач |
| 43 | Кондиционирование воздуха спереди, кондиционирование воздуха сзади, обогрев заднего стекла |
| 44 | Переднее внутреннее освещение, стояночный тормоз, датчик дождя и освещения, управление освещением, охранная сигнализация, диагностический разъем, панель кнопок приборной доски. |
| 45 | Рычаг управления под рулевым колесом |
| 46 | Информационно-развлекательная система, проекционный дисплей |
| 47 | Адаптивный контроль шасси (DCC) |
| 48 | Не используется |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Не используется |
| 52 | Розетка 12 В в багажнике |
| 53 | Не используется |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
| 57 | Не используется |
| 58 | USB сзади |
| 59 | Внутреннее заднее зеркало с автоматическим затемнением |
| 60 | Диагностическое подключение, радио |
| 61 | Приводная система |
| 62 | Не используется |
| 63 | Не используется |
| 64 | Не используется |
| 65 | Не используется |
| 66 | Задний стеклоочиститель |
| 67 | Обогрев заднего стекла |
Расположение блока предохранителей
Одновременно нажмите кнопки фиксации на крышке блока предохранителей и снимите крышку.
Схема блока предохранителей
Назначение предохранителей в пространстве под передней крышкой
| № | Потребитель |
|---|---|
| 1 | Не используется |
| 2 | Система помощи ESC, система управления BDM, катушка главного реле |
| 3 | Зарядное устройство высоковольтной батареи, электрический привод |
| 4 | Левый блок-фара |
| 5 | Правый блок-фара |
| 6 | Радарный датчик спереди |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Гудок |
| 10 | Стеклоочиститель лобового стекла |
| 11 | Кондиционирование воздуха + обогрев |
| 12 | Генератор звука двигателя |
| 13 | Система помощи ESC |
| 14 | Не используется |
| 15 | Система помощи ESC |
| 16 | Вентилятор радиатора |
| 17 | Обогрев лобового стекла |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Система управления двигателем |
| 24 | Вентилятор радиатора |
| 25 | Насос охлаждающей жидкости, электрический обогрев |
| 26 | Насос охлаждающей жидкости, жалюзи радиатора |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Не используется |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Сервопривод тормоза |
