В этой статье мы рассматриваем Skoda Fabia четвертого поколения, доступную с 2021 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Skoda Fabia 2021, 2022 и 2023, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Skoda Fabia mk4
Расположение блока предохранителей

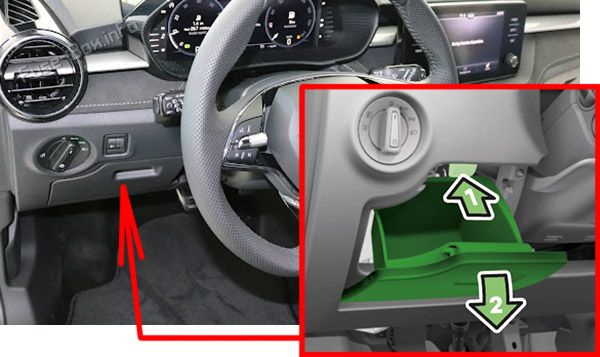

Предохранители расположены за отделением для хранения на стороне водителя. Откройте отделение для хранения, нажмите кнопку и откройте лоток.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Потребитель |
|---|---|
| 1 | Устройство для буксировки |
| 2 | Светодиодная фара — левая сторона |
| 3 | Музыкальный усилитель |
| 4 | Омыватель фар |
| 5 | Не используется |
| 6 | Центральный замок |
| 7 | Не используется |
| 8 | 2021-2022: Кондиционер 2023: Climatronic, ручной кондиционер, обогреватель |
| 9 | Светодиодная фара — правая сторона |
| 10 | Устройство для буксировки |
| 11 | Не используется |
| 12 | Подогрев руля |
| 13 | Переключатель света, диагностическое подключение, датчик дождя, рычаги управления под рулем, подогрев переднего ветрового стекла |
| 14 | Система омывателя лобового стекла |
| 15 | Приборная панель, экстренный вызов |
| 16 | Свет — правая сторона |
| 17 | Управление электрическим стеклоподъемником — правая сторона |
| 18 | Стеклоочистители лобового стекла |
| 19 | Информационно-развлекательная система |
| 20 | Подогрев заднего стекла |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Камера заднего вида |
| 24 | Телефонный бокс, GSM-антенна, USB-порт, дисплей информационно-развлекательной системы |
| 25 | Рычаг управления под рулем |
| 26 | Шина данных |
| 27 | Не используется |
| 28 | Датчик охранной системы |
| 29 | Сирена охранной системы |
| 30 | Зажигание (блок переключателей) |
| 31 | Кондиционер, обогрев |
| 32 | Не используется |
| 33 | Управление электрическим стеклоподъемником — левая сторона |
| 34 | Не используется |
| 35 | Свет — левая сторона |
| 36 | Гудок |
| 37 | Подогрев передних сидений |
| 38 | Внутреннее освещение, подсветка кнопок, омыватель фар, атмосферное освещение |
| 39 | Системы помощи |
| 40 | Переключатель света, фары, выравнивание фар, диагностический разъем, переключатель заднего хода, рычаги управления под рулем |
| 41 | Затемнение внутреннего зеркала, регулировка внешних зеркал, кондиционер, кнопки на центральной консоли |
| 42 | Переключатель педали сцепления, запуск |
| 43 | Стеклоочиститель заднего стекла |
| 44 | Система подушек безопасности, индикатор подушек безопасности |
| 45 | Стеклоочистители лобового стекла |
| 46 | Не используется |
| 47 | Не используется |
| 48 | Электромеханический замок рулевой колонки, KESSY (бесключевой замок и система запуска) |
| 49 | Не используется |
| 50 | USB-порты сзади, USB-порт у заднего вида |
| 51 | Не используется |
| 52 | Прикуриватель / 12В розетка спереди |
| 53 | Блокировка ключа зажигания, автоматическая коробка передач |
| 54 | Не используется |
| 55 | Не используется |
| 56 | 2021-2022: Ручной кондиционер, обогреватель |
| 57 | Не используется |
| 58 | Система омывателя лобового стекла |
| 59 | Подогрев внешних зеркал |
| 60 | Устройство для буксировки |
| 61 | Устройство для буксировки |
Расположение блока предохранителей
Одновременно нажмите кнопки фиксации на крышке блока предохранителей и снимите крышку.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Потребитель |
|---|---|
| 1 | Блок управления двигателем |
| 2 | 2021: Насос охлаждающей жидкости, заслонка радиатора, компоненты двигателя 2022-2023: Заслонка выхлопа, заслонка радиатора, компоненты двигателя |
| 3 | Лямбда-зонды |
| 4 | Топливный насос |
| 5 | Вентилятор радиатора, датчик уровня масла и температуры масла, компоненты двигателя |
| 6 | Компоненты двигателя |
| 7 | Тормозная система (вакуумный насос) |
| 8 | Компоненты двигателя |
| 9 | Переключатель стоп-сигналов тормозов |
| 10 | Шина данных, блок BCM, мониторинг состояния аккумулятора автомобиля |
| 11 | Не используется |
| 12 | Кондиционер |
| 13 | Не используется |
| 14 | 2021: ESC, система управления двигателем, компоненты двигателя 2022-2023: ESC, система управления двигателем, подогрев лобового стекла, компоненты двигателя |
| 15 | Автоматическая коробка передач |
| 16 | Не используется |
| 17 | Система управления двигателем |
| 18 | Стартер |
| 19 | Не используется |
| 20 | ESC |
| 21 | ESC |
| 22 | Не используется |
| 23 | Не используется |
| 24 | 2021: Вентилятор радиатора |
| 25 | Вентилятор радиатора |
| 27 | Вентилятор радиатора |
| 28 | Не используется |
| 29 | Подогрев лобового стекла |
