Skoda Kamiq и Skoda Scala доступны с 2019 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Skoda Kamiq / Skoda Scala 2019, 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Skoda Kamiq / Scala 2019-2023
Панель приборов

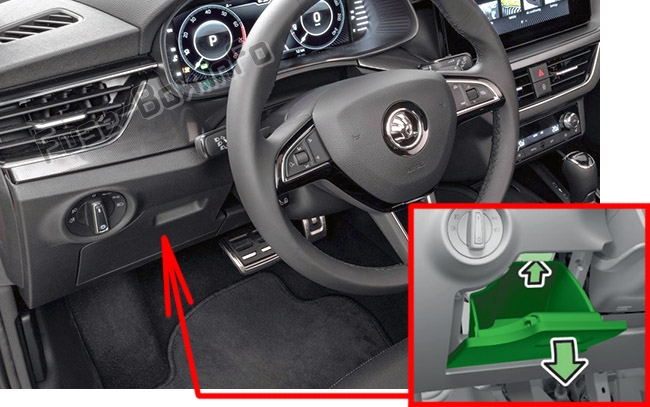

Блок предохранителей расположен за отделением хранения на стороне водителя на приборной панели.
Нажмите кнопку и откройте лоток, вытащите лоток, потянув его на себя.
Моторный отсек
Одновременно нажмите кнопки фиксации на крышке блока предохранителей и снимите крышку.
2019, 2020
Панель приборов
Назначение предохранителей в панели приборов (2019, 2020)
| № | Описание |
|---|---|
| 1 | Фаркоп |
| 2 | LED-фары — левая сторона |
| 3 | Музыкальный усилитель |
| 4 | Омыватель фар |
| 5 | Сдвижная/подъемная крыша |
| 6 | Центральный замок, омыватель лобового стекла, задний стеклоочиститель |
| 7 | Подогрев сидений — задние |
| 8 | Климатроник |
| 9 | LED-фары — правая сторона |
| 10 | Фаркоп |
| 11 | Электропривод крышки багажника |
| 12 | Подогрев рулевого колеса |
| 13 | Выключатель света, диагностическое соединение, датчик дождя, рычаг управления под рулем, обогрев лобового стекла |
| 14 | Система омывателя лобового стекла |
| 15 | Приборная панель, экстренный вызов |
| 16 | Освещение — правая сторона |
| 17 | Электростеклоподъемники — правая сторона |
| 18 | Стеклоочиститель лобового стекла |
| 19 | Инфотейнмент |
| 20 | Обогрев заднего стекла |
| 21 | SCR (AdBlue) |
| 22 | Не используется |
| 23 | Камера заднего вида |
| 24 | Phonebox, GSM-антенна, USB-соединение, экран инфотейнмента |
| 25 | Рычаг управления под рулем |
| 26 | Databus |
| 27 | Регулировка амортизаторов (адаптивная подвеска) |
| 28 | Датчик сигнализации |
| 29 | Гудок сигнализации |
| 30 | Зажигание (замок зажигания) |
| 31 | Кондиционер, отопление |
| 32 | Натяжители ремня пассажира |
| 33 | Электростеклоподъемники — левая сторона |
| 34 | Натяжители ремня водителя |
| 35 | Освещение — левая сторона |
| 36 | Гудок |
| 37 | Подогрев передних сидений |
| 38 | Внутреннее освещение, подсветка кнопок, система очистки фар, окружающее освещение, ручной кондиционер, отопление |
| 39 | Системы помощи |
| 40 | Выключатель света, фары, выравнивание фар, диагностическое соединение, выключатель заднего хода, рычаг управления под рулем |
| 41 | Затемнение внутреннего зеркала, регулировка внешних зеркал |
| 42 | Выключатель педали сцепления, запуск двигателя, кондиционер |
| 43 | Задний стеклоочиститель |
| 44 | Система подушек безопасности, лампа контроля подушек безопасности |
| 45 | Стеклоочиститель лобового стекла |
| 46 | Подогрев сидений — задние |
| 47 | Не используется |
| 48 | Электрический замок рулевой колонки, Kessy (система безключевого замка и запуска) |
| 49 | SCR (AdBlue) |
| 50 | USB-соединения сзади |
| 51 | Не используется |
| 52 | Передний прикуриватель / розетка 12 В |
| 53 | Блокировка ключа зажигания, автоматическая коробка передач |
| 54 | Розетка 12 В в багажном отсеке |
| 55 | Не используется |
| 56 | Ручной кондиционер, отопление |
| 57 | Не используется |
| 58 | Система омывателя лобового стекла |
| 59 | Обогрев внешних зеркал, обогрев форсунок омывателя |
| 60 | Фаркоп |
| 61 | Фаркоп |
Моторный отсек
Назначение предохранителей в моторном отсеке (2019, 2020)
| № | Описание |
|---|---|
| 1 | Блок управления двигателем |
| 2 | Заслонка выхлопа, насос охлаждающей жидкости, жалюзи радиатора, SCR (AdBlue), компоненты двигателя |
| 3 | Лямбда-зонды, блок управления NOx |
| 4 | Топливный насос, компоненты двигателя |
| 5 | Вентилятор радиатора, регулятор наддува, датчик уровня масла и температуры масла, компоненты двигателя |
| 6 | Вентиляция картера, система свечей накала, компоненты двигателя |
| 7 | Система тормозов (вакуумный насос) |
| 8 | Топливный насос, компоненты двигателя |
| 9 | Выключатель стоп-сигнала |
| 10 | Databus, контроллер BCM, модуль данных аккумулятора |
| 11 | Не используется |
| 12 | Кондиционер |
| 13 | Не используется |
| 14 | ESC, система управления двигателем, компоненты двигателя |
| 15 | Автоматическая коробка передач |
| 16 | Не используется |
| 17 | Система управления двигателем |
| 18 | Стартер |
| 19 | Не используется |
| 20 | ESC |
| 21 | ESC |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Электрический вспомогательный обогреватель, вентилятор радиатора |
| 27 | Электрический вспомогательный обогреватель, вентилятор радиатора |
| 28 | Электрический вспомогательный обогреватель |
| 29 | Обогрев лобового стекла |
2021, 2022, 2023
Панель приборов
Назначение предохранителей в панели приборов (2021-2023)
| № | Потребитель |
|---|---|
| 1 | Фаркоп |
| 2 | LED-фара — левая сторона |
| 3 | Музыкальный усилитель |
| 4 | Омыватель фар |
| 5 | Сдвижная/подъемная крыша |
| 6 | Центральный замок, омыватель лобового стекла, задний стеклоочиститель |
| 7 | Подогрев задних сидений |
| 8 | Климатик, ручной кондиционер, обогреватель |
| 9 | LED-фара — правая сторона |
| 10 | Фаркоп |
| 11 | Электропривод крышки багажника |
| 12 | Подогрев руля |
| 13 | Выключатель света, диагностическое соединение, датчик дождя, рычаг управления под рулем, обогрев лобового стекла |
| 14 | Система омывателя лобового стекла |
| 15 | Приборная панель, экстренный вызов |
| 16 | Свет — правая сторона |
| 17 | Электростеклоподъемник — правая сторона |
| 18 | Стеклоочиститель лобового стекла |
| 19 | Система инфотейнмента |
| 20 | Обогрев заднего стекла |
| 21 | 2021: SCR (AdBlue) |
| 23 | Камера заднего вида |
| 24 | Phonebox, GSM-антенна, USB-порт, дисплей системы инфотейнмента |
| 25 | Рычаг управления под рулем |
| 26 | Шина данных |
| 27 | Регулировка подвески (адаптивное шасси) |
| 28 | Датчик сигнализации |
| 29 | Сирена сигнализации |
| 30 | Зажигание (кнопка запуска) |
| 31 | Кондиционер, обогрев |
| 32 | Натяжитель ремня пассажира |
| 33 | Электростеклоподъемник — левая сторона |
| 34 | Натяжитель ремня водителя |
| 35 | Свет — левая сторона |
| 36 | Гудок |
| 37 | Подогрев передних сидений |
| 38 | Внутреннее освещение, подсветка кнопок, омыватель фар, подсветка, ручной кондиционер, обогрев |
| 39 | Системы помощи |
| 40 | Выключатель света, фары, выравнивание фар, диагностический разъем, выключатель заднего хода, рычаги управления под рулем |
| 41 | Затемнение внутреннего зеркала, регулировка внешних зеркал, кондиционер, реле CNG |
| 42 | Выключатель педали сцепления, запуск |
| 43 | Задний стеклоочиститель |
| 44 | Система подушек безопасности, лампа контроля подушек безопасности |
| 45 | Стеклоочиститель лобового стекла |
| 46 | Подогрев задних сидений |
| 48 | Электрический замок рулевой колонки, KESSY (система безключевого замка и запуска) |
| 49 | SCR (AdBlue) / CNG |
| 50 | USB-порты сзади, USB-порт у заднего вида |
| 52 | Прикуриватель / розетка 12 В спереди |
| 53 | Блокировка ключа зажигания, автоматическая коробка передач |
| 54 | Розетка 12 В в багажнике |
| 58 | Система омывателя лобового стекла |
| 59 | Обогрев боковых зеркал, обогрев форсунок омывателя |
| 60 | Фаркоп |
| 61 | Фаркоп |
Моторный отсек
Назначение предохранителей в моторном отсеке (2021-2023)
| № | Потребитель |
|---|---|
| 1 | Блок управления двигателем |
| 2 | Заслонка выхлопа, насос воды, жалюзи радиатора, SCR (AdBlue), компоненты двигателя |
| 3 | Лямбда-зонды, блок управления NOx |
| 4 | Топливный насос |
| 5 | Вентилятор радиатора, регулятор давления наддува, датчик температуры и уровня масла, компоненты двигателя |
| 6 | Вентиляция картера, система свечей накала, компоненты двигателя |
| 7 | Система тормозов (вакуумный насос) |
| 8 | Топливный насос, компоненты двигателя |
| 9 | Выключатель стоп-сигнала |
| 10 | Шина данных, блок BCM, мониторинг состояния аккумулятора автомобиля |
| 12 | Кондиционер |
| 14 | ESC, система управления двигателем, компоненты двигателя |
| 15 | Автоматическая коробка передач |
| 17 | Система управления двигателем |
| 18 | Стартер |
| 20 | ESC |
| 21 | ESC |
| 25 | Вентилятор радиатора |
| 27 | Вентилятор радиатора |
| 28 | Электрический вспомогательный обогреватель |
| 29 | Обогрев лобового стекла |
