В этой статье рассматривается Skoda Octavia первого поколения (1U), выпускавшаяся с 1996 по 2010 год. Здесь вы найдете схемы блоков предохранителей для Skoda Octavia 2010, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Skoda Octavia 1996-2010
Используется информация из руководства по эксплуатации 2010 года. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
| Цвет | Максимальный ток |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
Расположение блока предохранителей

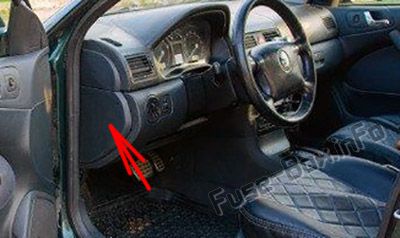

Предохранители расположены слева на приборной панели за крышкой.
Схема блока предохранителей
Назначение предохранителей на приборной панели
| № | Назначение | А |
|---|---|---|
| 1 | Подогрев боковых зеркал, реле для прикуривателя, электропривод сидений и форсунок омывателя | 10 |
| 2 | Поворотные огни, ксеноновая фара | 10 |
| 3 | Освещение в бардачке | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Подогрев сидений, Climatronic, заслонка рециркуляции воздуха, подогрев бокового зеркала, система круиз-контроля | 7,5 |
| 6 | Центральный замок | 5 |
| 7 | Фонари заднего хода, датчики парковочного помощника | 10 |
| 8 | Телефон | 5 |
| 9 | ABS, ESP | 5 |
| 10 | Зажигание, S-контакт (для потребителей, например, радио, которые могут работать при выключенном зажигании, пока ключ зажигания не вынут) | 10 |
| 11 | Приборная панель | 5 |
| 12 | Питание для самодиагностики | 7,5 |
| 13 | Стоп-сигналы | 10 |
| 14 | Внутренняя подсветка, центральный замок, внутренняя подсветка (без центрального замка) | 10 |
| 15 | Приборная панель, датчик угла поворота руля, заднее зеркало | 5 |
| 16 | Система кондиционирования воздуха | 10 |
| 17 | Подогрев форсунок омывателя лобового стекла | 5 |
| 17 | Дневные ходовые огни | 30 |
| 18 | Правая фара дальнего света | 10 |
| 19 | Левая фара дальнего света | 10 |
| 20 | Правая фара ближнего света, корректор дальности освещения | 15 |
| 21 | Левая фара ближнего света | 15 |
| 22 | Правая габаритная лампа | 5 |
| 23 | Левая габаритная лампа | 5 |
| 24 | Стеклоочиститель лобового стекла, мотор насоса омывателя | 20 |
| 25 | Вентилятор обдува, система кондиционирования воздуха, Climatronic | 25 |
| 26 | Электрообогрев заднего стекла | 25 |
| 27 | Стеклоочиститель заднего стекла | 15 |
| 28 | Топливный насос | 15 |
| 29 | Блок управления: бензиновый двигатель | 15 |
| 29 | Блок управления: дизельный двигатель | 10 |
| 30 | Электропривод сдвижной/подъемной крыши | 20 |
| 31 | Не назначено | |
| 32 | Бензиновый двигатель — форсунки впрыска | 10 |
| 32 | Дизельный двигатель — топливный насос впрыска, блок управления | 30 |
| 33 | Система очистки фар | 20 |
| 34 | Бензиновый двигатель: блок управления | 10 |
| 34 | Дизельный двигатель: блок управления | 10 |
| 35 | Гнездо прицепа, розетка в багажном отделении | 30 |
| 36 | Противотуманные фары | 15 |
| 37 | Бензиновый двигатель: блок управления | 20 |
| 37 | Дизельный двигатель: блок управления | 5 |
| 38 | Освещение багажного отделения, центральный замок, открытие лючка топливного бака, внутренняя подсветка | 15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Гудок | 20 |
| 41 | Прикуриватель | 15 |
| 42 | Радио, мобильный телефон | 15 |
| 43 | Бензиновый двигатель: блок управления | 10 |
| 43 | Дизельный двигатель: блок управления | 10 |
| 44 | Подогрев сидений | 15 |
Расположение блока предохранителей
Предохранители расположены под крышкой в моторном отсеке слева.
Схема блока предохранителей
версия 1
версия 2
Назначение предохранителей в моторном отсеке
| № | Назначение | А |
|---|---|---|
| 1 | Насос ABS | 30 |
| 2 | Клапаны ABS | 30 |
| 3 | Вентилятор радиатора 1-я ступень | 30 |
| 4 | Свечки накаливания для подогрева охлаждающей жидкости, реле для насоса вторичного воздуха | 50 |
| 5 | Блок управления двигателем | 50 |
| 6 | Вентилятор радиатора 2-я ступень | 40 |
| 7 | Главный предохранитель салона | 110 |
| 8 | Генератор (ток зависит от типа двигателя и комплектации) | 110/150 |
