Компактный утилитарный/пикап Subaru Baja производился с 2003 по 2006 год. В этой статье вы найдете схемы блоков предохранителей Subaru Baja 2003, 2004, 2005 и 2006, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Subaru Baja 2003-2006

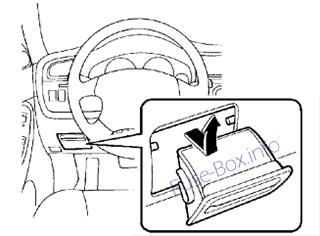

Блок предохранителей под приборной панелью
Панель предохранителей расположена за подстаканником.
Блок предохранителей в моторном отсеке
2003, 2004
Приборная панель
Назначение предохранителей в блоке приборной панели (2003, 2004)
| № | Ампераж | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок |
| 3 | 15A | Бесключевой доступ |
| 4 | 20A | Подогрев зеркал |
| 4 | 20A | Прикуриватель |
| 4 | 20A | Электропривод боковых зеркал |
| 5 | 10A | Задние габаритные огни |
| 5 | 10A | Передние габаритные огни |
| 6 | 15A | Система SRS подушки безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | ABS соленоид |
| 9 | 15A | Радио |
| 9 | 15A | Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя |
| 11 | 15A | Система SRS подушки безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Задний стеклоочиститель и омыватель |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер |
| 18 | 15A | Задний ход |
| 18 | 15A | Круиз-контроль |
| 18 | 15A | Блок управления ABS |
| 19 | 20A | Обогрев заднего стекла |
| 19 | 20A | Свет активной зоны |
| 20 | 20A | Розетка дополнительного питания |
| 20 | 20A | Подогрев сидений |
| 20 | 20A | Грузовой фонарь |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (2003, 2004)
| № | Ампераж | Цепь |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация |
| 5 | 15A | Гудок |
| 6 | 15A | Приборы |
| 6 | 15A | Предупреждающая лампа системы SRS подушки безопасности |
| 7 | 10A | Блок управления АКПП |
| 7 | 10A | Блок ABS |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фары (правая сторона) |
| 10 | 15A | Фары (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 15A | Часы |
| 12 | 15A | Салонное освещение |
2005, 2006
Приборная панель
Назначение предохранителей в блоке приборной панели (2005, 2006)
| № | Ампераж | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок |
| 3 | 15A | Бесключевой доступ |
| 4 | 20A | Подогрев зеркал |
| 4 | 20A | Прикуриватель |
| 4 | 20A | Электропривод боковых зеркал |
| 5 | 10A | Задние габаритные огни |
| 5 | 10A | Передние габаритные огни |
| 6 | 15A | Система SRS подушки безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | ABS соленоид |
| 9 | 15A | Радио |
| 9 | 15A | Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя |
| 11 | 15A | Система SRS подушки безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Задний стеклоочиститель и омыватель |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер |
| 18 | 15A | Задний ход |
| 18 | 15A | Круиз-контроль |
| 18 | 15A | Блок управления ABS |
| 19 | 20A | Обогрев заднего стекла |
| 19 | 20A | Свет активной зоны |
| 19 | 20A | Грузовой фонарь |
| 20 | 20A | Розетка дополнительного питания |
| 20 | 20A | Подогрев сидений |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (2005, 2006)
| № | Ампераж | Цепь |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) (Без турбонаддува) |
| 1 | 30A | Вентилятор охлаждения радиатора (Основной) (С турбонаддувом) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) (Без турбонаддува) |
| 2 | 30A | Вентилятор охлаждения радиатора (Дополнительный) (С турбонаддувом) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация |
| 5 | 15A | Гудок |
| 6 | 15A | Приборы |
| 6 | 15A | Предупреждающая лампа системы SRS подушки безопасности |
| 7 | 10A | Блок управления АКПП |
| 7 | 10A | Блок ABS |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фары (правая сторона) |
| 10 | 15A | Фары (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 15A | Часы |
| 12 | 15A | Салонное освещение |
