В этой статье мы рассматриваем Subaru Impreza второго поколения (GD, GG), выпускавшуюся с 2000 по 2007 год. Здесь вы найдете схемы расположения предохранителей для Subaru Impreza 2001, 2002, 2003, 2004, 2005, 2006 и 2007, информацию о расположении блоков предохранителей в автомобиле и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Subaru Impreza 2001-2007

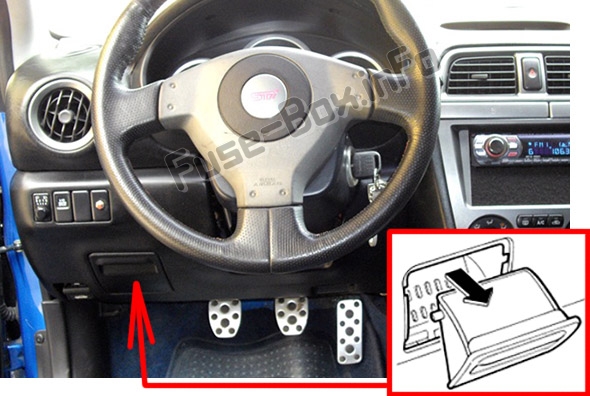

Салон автомобиля
Блок предохранителей расположен за крышкой слева от рулевого колеса.
Моторный отсек
2001-2005
2006-2007
2001
Панель приборов
Назначение предохранителей в панели приборов (2001)
| № | Номинал, А | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | Пусто | |
| 4 | 20A | Передняя вспомогательная розетка, Прикуриватель, Электропривод боковых зеркал |
| 5 | 10A | Стоп-сигналы, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | ABS соленоид |
| 9 | 15A | Радио, Часы |
| 10 | Пусто | |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | Пусто | |
| 14 | 15A | Блокировка селектора АКПП, ABS управление, Круиз-контроль |
| 15 | 20A | Стеклоочиститель и омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер воздуха |
| 18 | 15A | Фонарь заднего хода, Поворотники, Предупреждающий индикатор системы SRS |
| 19 | 20A | Задняя вспомогательная розетка, Подогрев сидений |
Моторный отсек
Назначение предохранителей в моторном отсеке (2001)
| № | Номинал, А | Схема |
|---|---|---|
| 20 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 21 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 22 | 20A | Электроподогрев заднего стекла |
| 23 | 15A | Аварийная сигнализация, Гудок |
| 24 | 15A | Центральный замок |
| 25 | 10A | Блок управления АКПП |
| 26 | 10A | Альтернатор |
| 27 | 15A | Фара (правая сторона) |
| 28 | 15A | Фара (левая сторона) |
| 29 | 20A | Переключатель освещения |
| 30 | 15A | Часы, Подсветка салона |
2002
Панель приборов
Назначение предохранителей в панели приборов (2002)
| № | Номинал, А | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ |
| 4 | 20A | Прикуриватель, Электропривод боковых зеркал |
| 5 | 10A | Стоп-сигналы, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | ABS соленоид |
| 9 | 15A | Радио |
| 10 | Пусто | |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности, Система управления АКПП |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 10A | Комбинация приборов, Лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер воздуха |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль |
| 19 | 20A | Подогрев зеркал |
Моторный отсек
Назначение предохранителей в моторном отсеке (2002)
| № | Номинал, А | Схема |
|---|---|---|
| A | Разъем FWD (кроме моделей с турбонаддувом) | |
| B | Основной предохранитель | |
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Электроподогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Поворотные огни |
| 7 | 10A | Блок управления АКПП |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 15A | Часы, Подсветка салона |
2003, 2004
Панель приборов
Назначение предохранителей в панели приборов (2003, 2004)
| № | Номинал, А | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ с дистанционным управлением |
| 4 | 20A | Прикуриватель, Электропривод боковых зеркал |
| 5 | 10A | Стоп-сигналы, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | ABS соленоид |
| 9 | 15A | Радио |
| 10 | Пусто | |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности, Система управления АКПП |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 10A | Комбинация приборов, Лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер воздуха |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль |
| 19 | 20A | Подогрев зеркал |
| 20 | Пусто | |
| 21 | Пусто | |
| 22 | 10A | Зажигание ABS |
| 23 | 20A | Вспомогательная розетка (багажник) |
Моторный отсек
Назначение предохранителей в моторном отсеке (2003, 2004)
| № | Номинал, А | Схема |
|---|---|---|
| A | Разъем FWD (кроме моделей с турбонаддувом) | |
| B | Основной предохранитель | |
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Электроподогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Поворотные огни |
| 7 | 10A | Блок управления АКПП |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 15A | Часы, Подсветка салона |
2005
Панель приборов
Назначение предохранителей в панели приборов (2005)
| № | Номинал, А | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ с дистанционным управлением |
| 4 | 20A | Прикуриватель, Электропривод боковых зеркал |
| 5 | 10A | Стоп-сигналы, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | ABS соленоид |
| 9 | 15A | Радио |
| 10 | Пусто | |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности, Система управления АКПП |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 10A | Комбинация приборов, Лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер воздуха |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль |
| 19 | 20A | Подогрев зеркал |
| 20 | Пусто | |
| 21 | Пусто | |
| 22 | 10A | Зажигание ABS |
| 23 | 20A | Вспомогательная розетка (багажник) |
Моторный отсек
Назначение предохранителей в моторном отсеке (2005)
| № | Номинал, А | Схема |
|---|---|---|
| A | Разъем FWD (кроме моделей с турбонаддувом) | |
| B | Основной предохранитель | |
| C | Датчики двигателя (модели без турбонаддува) | |
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Электроподогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Поворотные огни |
| 7 | 10A | Блок управления АКПП |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 15A | Часы, Подсветка салона |
2006
Панель приборов
Назначение предохранителей в панели приборов (2006)
| № | Номинал, А | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ с дистанционным управлением |
| 4 | 20A | Прикуриватель, Электропривод боковых зеркал |
| 5 | 10A | Стоп-сигналы, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | ABS соленоид |
| 9 | 15A | Радио |
| 10 | Пусто | |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности, Система управления АКПП |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 10A | Комбинация приборов, Лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер воздуха |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль |
| 19 | 20A | Подогрев зеркал |
| 20 | Пусто | |
| 21 | 15A | Катушка зажигания (только модели без турбонаддува) |
| 22 | 10A | Зажигание ABS |
| 23 | 20A | Вспомогательная розетка (багажник), Подогрев сидений |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | Номинал, А | Схема |
|---|---|---|
| A | Разъем FWD (модели АКПП кроме турбо) | |
| B | Основной предохранитель | |
| C | Датчики двигателя (модели без турбонаддува) | |
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Электроподогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Поворотные огни |
| 7 | 10A | Блок управления АКПП |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 20A | Часы, Подсветка салона |
| 13 | 10A | Комбинационный клапан вторичного воздуха (только модели с турбонаддувом) |
2007
Панель приборов
Назначение предохранителей в панели приборов (2007)
| № | Номинал, А | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ с дистанционным управлением |
| 4 | 20A | Вспомогательная розетка (передняя), Электропривод боковых зеркал |
| 5 | 10A | Стоп-сигналы, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | ABS соленоид |
| 9 | 15A | Радио |
| 10 | Пусто | |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности, Система управления АКПП |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 10A | Комбинация приборов, Лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигналы |
| 17 | 15A | Кондиционер воздуха |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль |
| 19 | 20A | Подогрев зеркал |
| 20 | Пусто | |
| 21 | 15A | Катушка зажигания (только модели без турбонаддува) |
| 22 | Пусто | |
| 23 | 20A | Вспомогательная розетка (багажник), Подогрев сидений |
Моторный отсек
Назначение предохранителей в моторном отсеке (2007)
| № | Номинал, А | Схема |
|---|---|---|
| A | Разъем FWD (модели АКПП кроме турбо) | |
| B | Основной предохранитель | |
| C | Датчики двигателя (модели без турбонаддува) | |
| 1 | 20A | Вентилятор охлаждения радиатора (Основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (Дополнительный) |
| 3 | 30A | Мотор ABS |
| 4 | 20A | Электроподогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Поворотные огни |
| 7 | 10A | Блок управления АКПП |
| 8 | 10A | Альтернатор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Переключатель освещения |
| 12 | 20A | Часы, Подсветка салона |
| 13 | 10A | Комбинационный клапан вторичного воздуха (только модели с турбонаддувом) |
