В этой статье рассматривается Subaru Outback второго поколения, выпускавшийся с 1999 по 2004 год. Здесь вы найдете схемы блоков предохранителей для Subaru Outback 1999, 2000, 2001, 2002, 2003 и 2004, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Subaru Outback 1999-2004
Салон автомобиля

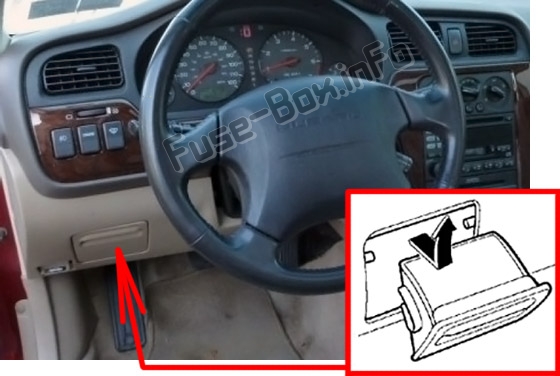

Блок предохранителей расположен за крышкой слева от рулевого колеса.
Блок предохранителей в моторном отсеке
2000
Панель приборов
Назначение предохранителей в панели приборов (2000)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ |
| 4 | 20A | Прикуриватель, Электропривод зеркал |
| 5 | 10A | Задние фонари, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | Соленоид ABS |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Реверсные огни, Круиз-контроль, Управление ABS |
| 19 | 20A | Обогрев зеркал, Обогрев стеклоочистителя |
| 20 | 20A | Вспомогательная розетка, Подогрев сидений |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2000)
| № | Номинал (А) | Цепь |
|---|---|---|
| 21 | 20A | Вентилятор охлаждения радиатора (основной) |
| 22 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 23 | 20A | Обогрев заднего стекла |
| 24 | 15A | Аварийная сигнализация, Гудок |
| 25 | 15A | Приборная панель, Лампа предупреждения системы SRS |
| 26 | 10A | Блок управления АКПП, Блок ABS |
| 27 | 10A | Генератор |
| 28 | 15A | Фара (правая сторона) |
| 29 | 15A | Фара (левая сторона) |
| 30 | 20A | Выключатель освещения |
| 31 | 15A | Часы, Внутреннее освещение |
2001, 2002, 2003
Панель приборов (2.5L)
Назначение предохранителей в панели приборов (2.5L — 2001, 2002, 2003)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ |
| 4 | 20A | Прикуриватель, Электропривод зеркал |
| 5 | 10A | Задние фонари, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | Соленоид ABS |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Реверсные огни, Круиз-контроль, Управление ABS |
| 19 | 20A | Обогрев зеркал, Обогрев стеклоочистителя |
| 20 | 20A | Вспомогательная розетка, Подогрев сидений |
Панель приборов (3.0L)
Назначение предохранителей в панели приборов (3.0L — 2001, 2002, 2003)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ |
| 4 | 20A | Прикуриватель, Электропривод зеркал |
| 5 | 10A | Задние фонари, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | Соленоид ABS (VDC) |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Реверсные огни, Круиз-контроль, Управление ABS (VDC) |
| 19 | 20A | Обогрев зеркал, Обогрев стеклоочистителя |
| 20 | 20A | Усилитель McIntosh (если установлен) |
| 21 | 20A | Вспомогательная розетка, Подогрев сидений |
Моторный отсек (2.5L)
Назначение предохранителей в моторном отсеке (2.5L — 2001, 2002, 2003)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | Мотор ABS |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Приборная панель, Лампа предупреждения системы SRS |
| 7 | 10A | Блок управления АКПП, Блок ABS |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы, Внутреннее освещение |
Моторный отсек (3.0L)
Назначение предохранителей в моторном отсеке (3.0L — 2001, 2002, 2003)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (основной) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | Мотор ABS (VDC) |
| 4 | 30A | Усилитель McIntosh (если установлен) |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Аварийная сигнализация, Гудок |
| 7 | 15A | Приборная панель, Лампа предупреждения системы SRS |
| 8 | 10A | Блок управления АКПП, Блок ABS |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
2004
Панель приборов (2.5L)
Назначение предохранителей в панели приборов (2.5L — 2004)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ |
| 4 | 20A | Обогрев зеркал, Прикуриватель, Электропривод зеркал |
| 5 | 10A | Задние фонари, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | Соленоид ABS |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Реверсные огни, Круиз-контроль, Управление ABS |
| 19 | 20A | Обогрев стеклоочистителя |
| 20 | 20A | Вспомогательная розетка, Подогрев сидений |
| 21 | 15A | Катушка зажигания и зажигатель (только для автомобилей спецификации Калифорния) |
Панель приборов (3.0L)
Назначение предохранителей в панели приборов (3.0L — 2004)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Центральный замок, Бесключевой доступ |
| 4 | 20A | Прикуриватель, Электропривод зеркал, Обогрев зеркал |
| 5 | 10A | Задние фонари, Габаритные огни |
| 6 | 15A | SRS подушка безопасности |
| 7 | 15A | Передний противотуманный свет |
| 8 | 30A | Соленоид ABS (VDC) |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Прицеп |
| 11 | 15A | Система зажигания двигателя, SRS подушка безопасности |
| 12 | 10A | Регулировка яркости подсветки |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Реверсные огни, Круиз-контроль, Управление ABS (VDC) |
| 19 | 20A | Обогрев стеклоочистителя |
| 20 | 20A | Усилитель McIntosh (если установлен) |
| 21 | 20A | Вспомогательная розетка, Подогрев сидений |
Моторный отсек (2.5L)
Назначение предохранителей в моторном отсеке (2.5L — 2004)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | Мотор ABS |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Аварийная сигнализация, Гудок |
| 6 | 15A | Приборная панель, Лампа предупреждения системы SRS |
| 7 | 10A | Блок управления АКПП, Блок ABS |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы, Внутреннее освещение |
Моторный отсек (3.0L)
Назначение предохранителей в моторном отсеке (3.0L — 2004)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (основной) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 30A | Мотор ABS |
| 3 | 50A | Мотор VDC |
| 4 | 30A | Усилитель McIntosh (если установлен) |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Аварийная сигнализация, Гудок |
| 7 | 15A | Приборная панель, Лампа предупреждения системы SRS |
| 8 | 10A | Блок управления АКПП, Блок ABS |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
