В этой статье рассматривается Subaru Outback третьего поколения, выпускавшийся с 2005 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Subaru Outback 2005, 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Subaru Outback 2005-2009
Салон

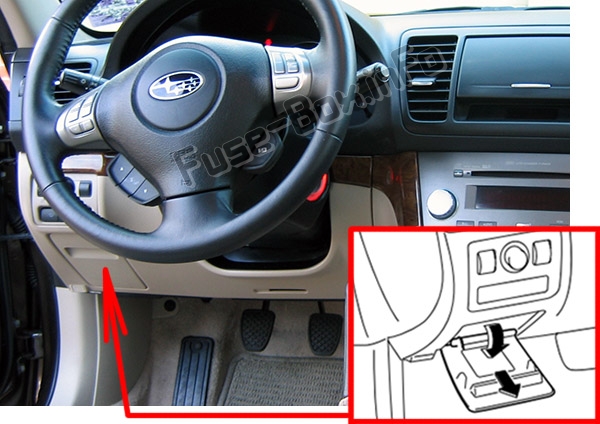

Блок предохранителей расположен за крышкой слева от рулевого колеса.
Блок предохранителей в моторном отсеке
2005
Панель приборов
Назначение предохранителей в панели приборов
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20 | Вентилятор багажника, Разъем прицепа |
| 2 | Пусто | |
| 3 | 15 | Центральный замок |
| 4 | 15 | Реле обогрева лобового стеклоочистителя, Люк в крыше |
| 5 | 15 | Комбинация приборов |
| 6 | 7.5 | Электропривод боковых зеркал, Реле подогрева сидений, Подсветка зеркала в солнцезащитном козырьке |
| 7 | 15 | Комбинация приборов, Интегральный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, Обогрев лобового стеклоочистителя |
| 10 | 7.5 | Питание (аккумулятор) |
| 11 | 7.5 | Блок указателей поворотов, Часы |
| 12 | 15 | Блок АКПП, Система SRS подушки безопасности (вспомогательная), Блок управления двигателем, Интегральный блок |
| 13 | 20 | Розетка багажника |
| 14 | 15 | Габаритные огни, Задние фонари, Комбинированные задние фонари |
| 15 | Пусто | |
| 16 | 15 | Подсветка |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Ходовые огни заднего хода |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Розетка прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | 15 | Задний стеклоочиститель, Омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система SRS подушки безопасности (основная) |
| 26 | 15 | Реле электростеклоподъемников |
| 27 | 15 | Вентилятор отопителя |
| 28 | 15 | Вентилятор отопителя |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Стеклоочиститель, Омыватель лобового стекла |
| 31 | 7.5 | Блок автоматического кондиционера, Интегральный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | Блок ABS/Система динамического контроля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2005)
| № | Номинал (А) | Цепь |
|---|---|---|
| A | Розетка FWD (автомобили с АКПП — кроме турбированных моделей и моделей с двигателем 3.0 л) | |
| B | Основной предохранитель | |
| 1 | 30 | Блок ABS, Блок динамического контроля |
| 2 | 25 | Основной вентилятор |
| 3 | 25 | Дополнительный вентилятор (кроме моделей с двигателем 3.0 л) |
| 4 | 25 | Основной вентилятор (модели с двигателем 3.0 л) |
| 5 | 20 | |
| 6 | 15 | Фара (правая сторона) |
| 7 | 15 | Фара (левая сторона) |
| 8 | 20 | Ходовые огни заднего хода |
| 9 | 15 | Сигнал |
| 10 | 25 | Задний стеклоочиститель |
| 11 | 15 | Топливный насос |
| 12 | 15 | Блок управления АКПП |
| 13 | 7.5 | Блок управления двигателем |
| 14 | 15 | Поворотники и аварийная сигнализация |
| 15 | 20 | Выключатель стояночного тормоза |
| 16 | 7.5 | Альтернатор |
2006
Панель приборов
Назначение предохранителей в панели приборов
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20 | Вентилятор багажника, Разъем прицепа |
| 2 | Пусто | |
| 3 | 15 | Центральный замок |
| 4 | 15 | Реле обогрева лобового стеклоочистителя, Люк в крыше |
| 5 | 15 | Комбинация приборов |
| 6 | 7.5 | Электропривод боковых зеркал, Реле подогрева сидений, Подсветка зеркала в солнцезащитном козырьке |
| 7 | 15 | Комбинация приборов, Интегральный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, Обогрев лобового стеклоочистителя |
| 10 | 7.5 | Питание (аккумулятор) |
| 11 | 7.5 | Блок указателей поворотов, Часы |
| 12 | 15 | Блок АКПП, Система SRS подушки безопасности (вспомогательная), Блок управления двигателем, Интегральный блок |
| 13 | 20 | Розетка багажника |
| 14 | 15 | Габаритные огни, Задние фонари, Комбинированные задние фонари |
| 15 | Пусто | |
| 16 | 15 | Подсветка |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Ходовые огни заднего хода |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Розетка прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | 15 | Задний стеклоочиститель, Омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система SRS подушки безопасности (основная) |
| 26 | 15 | Реле электростеклоподъемников |
| 27 | 15 | Вентилятор отопителя |
| 28 | 15 | Вентилятор отопителя |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Стеклоочиститель, Омыватель лобового стекла |
| 31 | 7.5 | Блок автоматического кондиционера, Интегральный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | Блок ABS/Система динамического контроля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | Номинал (А) | Цепь |
|---|---|---|
| A | Розетка FWD (автомобили с АКПП — кроме турбированных моделей и моделей с двигателем 3.0 л) | |
| B | Основной предохранитель | |
| 1 | 30 | Блок ABS, Блок динамического контроля |
| 2 | 25 | Основной вентилятор (модели с двигателем 3.0 л) |
| 3 | 25 | Дополнительный вентилятор (кроме моделей с двигателем 3.0 л) |
| 4 | 25 | Основной вентилятор |
| 5 | 20 | Аудиосистема |
| 6 | 15 | Фара (правая сторона) |
| 7 | 15 | Фара (левая сторона) |
| 8 | 20 | Ходовые огни заднего хода |
| 9 | 15 | Сигнал |
| 10 | 25 | Задний стеклоочиститель |
| 11 | 15 | Топливный насос |
| 12 | 15 | Блок управления АКПП |
| 13 | 7.5 | Блок управления двигателем |
| 14 | 15 | Поворотники и аварийная сигнализация |
| 15 | 20 | Выключатель стояночного тормоза |
| 16 | 7.5 | Альтернатор |
2008, 2009
Панель приборов
Назначение предохранителей в панели приборов
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20 | Вентилятор багажника, Разъем прицепа |
| 2 | Пусто | |
| 3 | 15 | Центральный замок |
| 4 | 15 | Реле обогрева лобового стеклоочистителя, Люк в крыше |
| 5 | 15 | Комбинация приборов |
| 6 | 7.5 | Электропривод боковых зеркал, Реле подогрева сидений, Подсветка зеркала в солнцезащитном козырьке |
| 7 | 15 | Комбинация приборов, Интегральный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, Обогрев лобового стеклоочистителя |
| 10 | 7.5 | Питание (аккумулятор) |
| 11 | 7.5 | Блок указателей поворотов, Часы |
| 12 | 15 | Блок АКПП, Система SRS подушки безопасности (вспомогательная), Блок управления двигателем, Интегральный блок |
| 13 | 20 | Розетка багажника |
| 14 | 15 | Габаритные огни, Задние фонари, Комбинированные задние фонари |
| 15 | Пусто | |
| 16 | 15 | Подсветка |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Ходовые огни заднего хода |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Розетка прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | 15 | Задний стеклоочиститель, Омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система SRS подушки безопасности (основная) |
| 26 | 15 | Реле электростеклоподъемников |
| 27 | 15 | Вентилятор отопителя |
| 28 | 15 | Вентилятор отопителя |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Стеклоочиститель, Омыватель лобового стекла |
| 31 | 7.5 | Блок автоматического кондиционера, Интегральный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | Блок ABS/Система динамического контроля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2008, 2009)
| № | Номинал (А) | Цепь |
|---|---|---|
| A | Розетка FWD (модели с АКПП — кроме турбированных моделей и моделей с двигателем 3.0 л) | |
| B | Основной предохранитель | |
| 1 | 30 | Блок ABS, Блок динамического контроля |
| 2 | 25 | Основной вентилятор (модели с двигателем 3.0 л) |
| 3 | 10 | Комбинированный клапан вторичного воздуха (турбированные модели) |
| 4 | 25 | Дополнительный вентилятор (кроме моделей с двигателем 3.0 л) |
| 5 | 25 | Основной вентилятор |
| 6 | 20 | Аудиосистема |
| 7 | 15 | Фара (правая сторона) |
| 8 | 15 | Фара (левая сторона) |
| 9 | 20 | Ходовые огни заднего хода |
| 10 | 15 | Сигнал |
| 11 | 25 | Задний стеклоочиститель |
| 12 | 15 | Топливный насос |
| 13 | 15 | Блок управления АКПП |
| 14 | 7.5 | Блок управления двигателем |
| 15 | 15 | Поворотники и аварийная сигнализация |
| 16 | 20 | Выключатель стояночного тормоза |
| 17 | 7.5 | Альтернатор |
