В этой статье мы рассмотрим Subaru Outback четвертого поколения, выпускавшийся с 2009 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Subaru Outback 2010, 2011, 2012, 2013 и 2014, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Subaru Outback 2010-2014

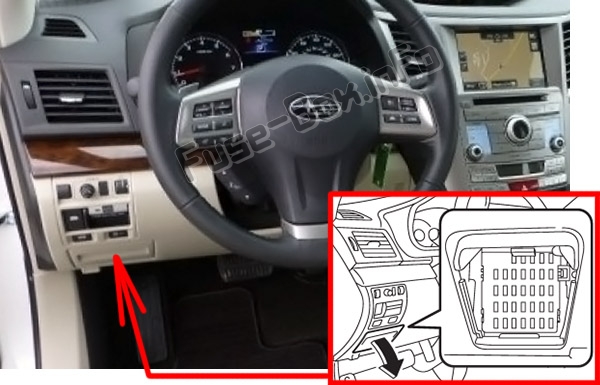

Салон
Блок предохранителей расположен за крышкой слева от руля.
Блок предохранителей в моторном отсеке
2010, 2011, 2012
Панель приборов
Назначение предохранителей в панели приборов (2010, 2011, 2012)
| № | Номинал | Цепь |
|---|---|---|
| 1 | 15A | Разъем прицепа |
| 2 | 20A | Заднее боковое стекло (левая сторона) |
| 3 | 20A | Боковое стекло водителя |
| 4 | 7.5A | Навигационная система, Очиститель лобового стекла с нагревом, Люк в крыше |
| 5 | 7.5A | Комбинация приборов |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегральный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле подогрева сидений |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегральный блок, Блок автоматической трансмиссии |
| 13 | 20A | Розетка |
| 14 | Пусто | |
| 15 | 20A | Заднее боковое стекло (правая сторона) |
| 16 | Пусто | |
| 17 | 15A | Очиститель лобового стекла с нагревом |
| 18 | 7.5A | Задний ход |
| 19 | 7.5A | Блок электронного стояночного тормоза, Блок системы Hill Holder |
| 20 | 10A | Розетка для аксессуаров |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пусто | |
| 24 | 15A | Аудиосистема, Навигационная система |
| 25 | 15A | Система SRS подушек безопасности |
| 26 | 7.5A | Основной вентилятор |
| 27 | 30A | Реле боковых стекол |
| 28 | Пусто | |
| 29 | 20A | Боковое стекло пассажира |
| 30 | Пусто | |
| 31 | 7.5A | Блок автоматического кондиционера |
| 32 | Пусто | |
| 33 | 7.5A | Блок ABS / системы динамики автомобиля, Рулевое управление |
Моторный отсек
Назначение предохранителей в моторном отсеке (2010, 2011, 2012)
| № | Номинал | Цепь |
|---|---|---|
| A | Основной предохранитель | |
| 1 | 7.5A | Блок управления CVT |
| 2 | 7.5A | Гудок (низкий тон) |
| 3 | 7.5A | Гудок (высокий тон) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления вариатором |
| 10 | 7.5A | Альтернатор |
| 11 | 20A | Люк в крыше |
| 12 | 7.5A | Блок управления двигателем |
| 13 | 15A | Блок управления двигателем |
| 14 | 15A | Катушка зажигания |
| 15 | 15A | Блок управления двигателем |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления автоматической трансмиссией |
| 18 | 10A | Подсветка |
| 19 | 10A | Задние комбинированные фонари |
| 20 | 15A | Поворотники и аварийная сигнализация (блок управления кузовом) |
| 21 | 20A | Центральный замок (блок управления кузовом) |
| 22 | 15A | Задний стеклоочиститель, Задний стекломойщик |
| 23 | 10A | Стекломойщик лобового стекла |
| 24 | 30A | Очиститель лобового стекла |
| 25 | 25A | Задний стеклоочиститель, Подогрев зеркал, Очиститель лобового стекла с нагревом |
| 26 | 15A | Вентилятор обдува |
| 27 | 15A | Вентилятор обдува |
| 28 | 25A | Аудиоблок |
| 29 | 25A | Дополнительный вентилятор |
| 30 | 25A | Основной вентилятор |
| 31 | 30A | Блок ABS / системы динамики автомобиля |
| 32 | 10A | Противотуманная фара (правая сторона) |
| 33 | 10A | Противотуманная фара (левая сторона) |
| 34 | 10A | Задний ход (блок управления кузовом) |
2013
Панель приборов
Назначение предохранителей в панели приборов (2013)
| № | Номинал | Цепь |
|---|---|---|
| 1 | 15A | Разъем прицепа |
| 2 | 20A | Заднее боковое стекло (левая сторона) |
| 3 | 20A | Боковое стекло водителя |
| 4 | 7.5A | Навигационная система, Очиститель лобового стекла с нагревом, Люк в крыше |
| 5 | 7.5A | Комбинация приборов |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегральный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле подогрева сидений |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегральный блок, Блок автоматической трансмиссии |
| 13 | 20A | Розетка |
| 14 | 10A | Интегральный блок |
| 15 | 20A | Заднее боковое стекло (правая сторона) |
| 16 | Пусто | |
| 17 | 15A | Очиститель лобового стекла с нагревом |
| 18 | 7.5A | Задний ход |
| 19 | 7.5A | Блок электронного стояночного тормоза, Блок системы Hill Holder |
| 20 | 10A | Розетка для аксессуаров |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пусто | |
| 24 | 15A | Аудиосистема, Навигационная система |
| 25 | 15A | Система SRS подушек безопасности |
| 26 | 7.5A | Основной вентилятор |
| 27 | 30A | Реле боковых стекол |
| 28 | Пусто | |
| 29 | 20A | Боковое стекло пассажира |
| 30 | Пусто | |
| 31 | 7.5A | Блок автоматического кондиционера |
| 32 | 7.5A | Рулевой замок |
| 33 | 7.5A | Блок ABS / системы динамики автомобиля, Рулевое управление |
Моторный отсек
Назначение предохранителей в моторном отсеке (2013)
| № | Номинал | Цепь |
|---|---|---|
| A | Основной предохранитель | |
| 1 | 7.5A | Блок управления CVT |
| 2 | 7.5A | Гудок (правая сторона) |
| 3 | 7.5A | Гудок (центр) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления вариатором |
| 10 | 7.5A | Альтернатор |
| 11 | 10A | Система EyeSight |
| 12 | 20A | Люк в крыше |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Блок управления двигателем |
| 15 | 15A | Катушка зажигания |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления двигателем |
| 18 | 10A | Блок управления автоматической трансмиссией |
| 19 | 10A | Подсветка |
| 20 | 10A | Задние комбинированные фонари |
| 21 | 15A | Поворотники и аварийная сигнализация (блок управления кузовом) |
| 22 | 20A | Центральный замок (блок управления кузовом) |
| 23 | 15A | Задний стеклоочиститель, Задний стекломойщик |
| 24 | 10A | Стекломойщик лобового стекла |
| 25 | 30A | Очиститель лобового стекла |
| 26 | 25A | Задний стеклоочиститель, Подогрев зеркал, Очиститель лобового стекла с нагревом |
| 27 | 15A | Вентилятор обдува |
| 28 | 15A | Вентилятор обдува |
| 29 | 25A | Аудиоблок |
| 30 | 25A | Дополнительный вентилятор |
| 31 | 25A | Основной вентилятор |
| 32 | 30A | Блок ABS / системы динамики автомобиля |
| 33 | 10A | Противотуманная фара (правая сторона) |
| 34 | 10A | Противотуманная фара (левая сторона) |
| 35 | 20A | Задний ход (блок управления кузовом) |
2014
Панель приборов
Назначение предохранителей в панели приборов (2014)
| № | Номинал | Цепь |
|---|---|---|
| 1 | 15A | Разъем прицепа |
| 2 | 20A | Заднее боковое стекло (левая сторона) |
| 3 | 20A | Боковое стекло водителя |
| 4 | 7.5A | Навигационная система, Очиститель лобового стекла с нагревом, Люк в крыше |
| 5 | 7.5A | Комбинация приборов |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегральный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле подогрева сидений |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегральный блок, Блок автоматической трансмиссии |
| 13 | 20A | Розетка |
| 14 | 10A | Интегральный блок |
| 15 | 20A | Заднее боковое стекло (правая сторона) |
| 16 | Пусто | |
| 17 | 15A | Очиститель лобового стекла с нагревом |
| 18 | 7.5A | Задний ход |
| 19 | 7.5A | Блок электронного стояночного тормоза, Блок системы Hill Holder |
| 20 | 10A | Розетка для аксессуаров |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пусто | |
| 24 | 15A | Аудиосистема, Навигационная система |
| 25 | 15A | Система SRS подушек безопасности |
| 26 | 7.5A | Основной вентилятор |
| 27 | Пусто | |
| 28 | Пусто | |
| 29 | 20A | Боковое стекло пассажира |
| 30 | Пусто | |
| 31 | 7.5A | Блок автоматического кондиционера |
| 32 | 7.5A | Рулевой замок |
| 33 | 7.5A | Блок ABS / системы динамики автомобиля, Рулевое управление |
Моторный отсек
Назначение предохранителей в моторном отсеке (2014)
| № | Номинал | Цепь |
|---|---|---|
| A | Основной предохранитель | |
| 1 | 7.5A | Блок управления CVT |
| 2 | 7.5A | Гудок (правая сторона) |
| 3 | 7.5A | Гудок (центр) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления вариатором |
| 10 | 7.5A | Альтернатор |
| 11 | 10A | Система EyeSight |
| 12 | 20A | Люк в крыше |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Блок управления двигателем |
| 15 | 15A | Катушка зажигания |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления двигателем |
| 18 | 10A | Блок управления автоматической трансмиссией |
| 19 | 10A | Подсветка |
| 20 | 10A | Задние комбинированные фонари |
| 21 | 15A | Поворотники и аварийная сигнализация (блок управления кузовом) |
| 22 | 20A | Центральный замок (блок управления кузовом) |
| 23 | 15A | Задний стеклоочиститель, Задний стекломойщик |
| 24 | 10A | Стекломойщик лобового стекла |
| 25 | 30A | Очиститель лобового стекла |
| 26 | 25A | Задний стеклоочиститель, Подогрев зеркал, Очиститель лобового стекла с нагревом |
| 27 | 15A | Вентилятор обдува |
| 28 | 15A | Вентилятор обдува |
| 29 | 25A | Аудиоблок |
| 30 | 25A | Дополнительный вентилятор |
| 31 | 25A | Основной вентилятор |
| 32 | 30A | Блок ABS / системы динамики автомобиля |
| 33 | 10A | Противотуманная фара (правая сторона) |
| 34 | 10A | Противотуманная фара (левая сторона) |
| 35 | 20A | Задний ход (блок управления кузовом) |
