В этой статье мы рассматриваем седьмое поколение Suzuki Alto, производимое с 2009 по 2014 год. Здесь вы найдёте схемы блоков предохранителей для Suzuki Alto 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Suzuki Alto 2009-2014

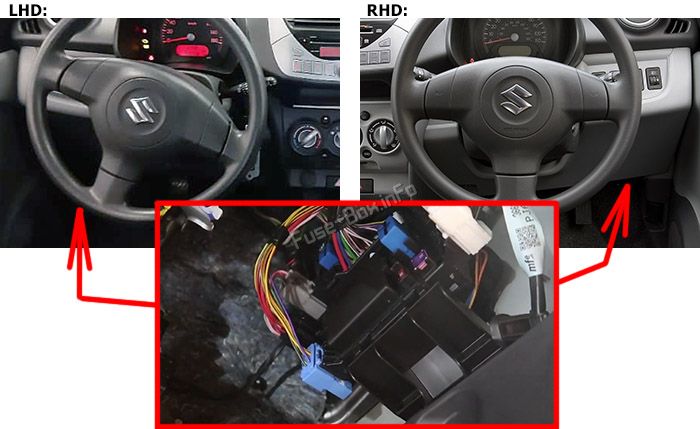

Расположение блока предохранителей
Блок предохранителей расположен под панелью приборов на стороне водителя. Снимите крышку блока предохранителей, нажав на оба конца и оттянув крышку.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | А | Описание |
|---|---|---|
| 1 | 10A | Стоп-сигнал |
| 2 | 30A | Мотор вентилятора |
| 3 | 10A | ST SIG |
| 4 | 15A | Аксессуары |
| 5 | 10A | Задний противотуманный свет |
| 6 | 10A | Габаритные огни |
| 7 | 10A | Фонарь заднего хода |
| 8 | 10A | ABS/ESP |
| 9 | 10A | Приборная панель |
| 10 | 15A | Катушка зажигания |
| 11 | 20A | Стеклоочиститель/омыватель |
| 12 | 10A | Обогреватель |
| 13 | 10A | IG1 SIG |
| 14 | 10A | Подушка безопасности |
| 15 | — | — |
| 16 | 20A | Центральный замок |
| 17 | 15A | Гудок/аварийная сигнализация |
| 18 | 20A | Задний дефростер |
| 19 | 10A | Светильник в салоне |
| 20 | 30A | Электростеклоподъёмники |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| 1 | 80A | Все электрические нагрузки |
| 2 | 50A | Светильник в салоне, габаритные огни, задний дефростер, центральный замок |
| 3 | 50A | Электростеклоподъёмники, обогреватель, стеклоочиститель, зажигание |
| 4 | Реле передних противотуманных фар | |
| 5 | Реле стартера | |
| 6 | Пусто | |
| 7 | Реле автоматической трансмиссии | |
| 8 | Реле воздушного компрессора | |
| 9 | Пусто | |
| 10 | 30A | Модуль управления ABS 2 |
| 11 | 40A | Рулевое управление с электроприводом |
| 12 | 40A | Модуль управления ABS 1 |
| 13 | 30A | Замок зажигания |
| 14 | 10A | Воздушный компрессор |
| 15 | — | — |
| 16 | 20A | Передние противотуманные фары |
| 17 | 30A | Вентилятор радиатора |
| 18 | 15A | Автоматическая трансмиссия |
| 19 | 15A | Фара (левая) |
| 20 | 15A | Фара (правая) |
| 21 | — | — |
| 22 | 30A | Стартер |
| 23 | 15A | Впрыск топлива |
| 24 | Реле вентилятора радиатора | |
| 25 | Реле топливного насоса | |
| 26 | Главное реле | |
| 27 | 80A | Фары, воздушный компрессор, передние противотуманные фары, вентилятор радиатора |
| 28 | 80A | Рулевое управление с электроприводом, ABS |
