Suzuki Ciaz выпускается с 2014 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Suzuki Ciaz 2014, 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Suzuki Ciaz 2014-2019…

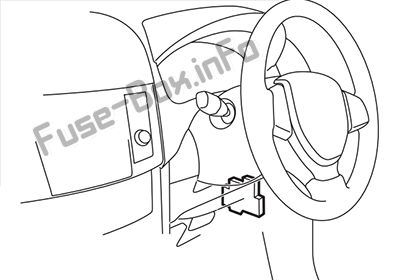

Расположение блока предохранителей
Он расположен под панелью приборов.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | A | Описание |
|---|---|---|
| 1 | 30 A | Ремень безопасности |
| 2 | 20 A | Электростеклоподъемник |
| 3 | 20 A | Замок рулевого управления |
| 4 | 20 A | Задний стеклоочиститель |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 7.5 A | Сигнал пуска |
| 9 | 15 A | ACC-2 |
| 10 | 30 A | Электростеклоподъемник |
| 11 | 10 A | Аварийная сигнализация |
| 12 | 7.5 A | Блок управления кузовом (BCM) |
| 13 | 15 A | Катушка зажигания |
| 14 | 10 A | Модуль управления ABS |
| 15 | 15 A | ACC |
| 16 | — | Не используется |
| 17 | 15 A | Сигнал клаксона |
| 18 | 10 A | Стоп-сигнал |
| 19 | 10 A | Подушка безопасности |
| 20 | 10 A | Задний ход |
| 21 | 15 A | Мотор переднего омывателя |
| 22 | 25 A | Передний стеклоочиститель |
| 23 | 7.5 A | Потолочный светильник |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 7.5 A | Сигнал зажигания-1 |
| 28 | 15 A | Радио 2 |
| 29 | — | Не используется |
| 30 | 15 A | Радио |
| 31 | 10 A | Задние фонари |
| 32 | 20 A | Центральный замок |
| 33 | 7.5 A | Круиз-контроль |
| 34 | 10 A | Приборная панель |
| 35 | 7.5 A | Сигнал зажигания-2 |
| 36 | — | Не используется |
| 37 | 15 A | Насос CVT |
| 38 | 15 A | CVT |
Расположение блока предохранителей
Схема блока предохранителей
Основные предохранители (расположены на аккумуляторе)
Блок предохранителей
Назначение предохранителей в моторном отсеке
| № | A | Описание |
|---|---|---|
| 1 | 100 (бензин) 450 (дизель) |
FL1 |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | Замок зажигания -2 |
| 8 | 7.5 | ЭБУ |
| 0 | 15 | Реле автоматической трансмиссии |
| 10 | — | Не используется |
| 11 | 10 | Компрессор кондиционера |
| 12 | 15 | FI (бензин) |
| 13 | 30 | FI (дизель) |
| 14 | 60 | Рулевое управление |
| 15 | 30 | Вентилятор радиатора |
| 16 | 30 | CDSR |
| 17 | 30 | Вентилятор печки |
| 18 | 30 | Стартер |
| 19 | 40 | Мотор ABS |
| 20 | 30 | Резервный |
| 21 | 15 | Фара ближний свет (левая) |
| 22 | 15 | Фара ближний свет (правая) |
| 23 | 25 | Модуль управления ABS |
| 24 | 30 | DCDC |
| 25 | 20 | Противотуманные фары |
| 26 | 25 | Фары |
| 27 | 40 | Замок зажигания |
| 28 | 7.5 | Сигнал пуска |
| 29 | 20 | INJ DRV (дизель) |
| 30 | 10 | FI 2 |
| 31 | 15 | F/P (дизель) |
| 32 | 15 | Фара дальний свет (левая) |
| 33 | 15 | Фара дальний свет (правая) |
| 34 | — | Не используется |
| 35 | 7.5 | WIP SUB |
