В этой статье мы рассмотрим Suzuki Ertiga первого поколения (ZE), выпускавшийся с 2012 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Suzuki Ertiga 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Suzuki Ertiga 2012-2018
Расположение блока предохранителей

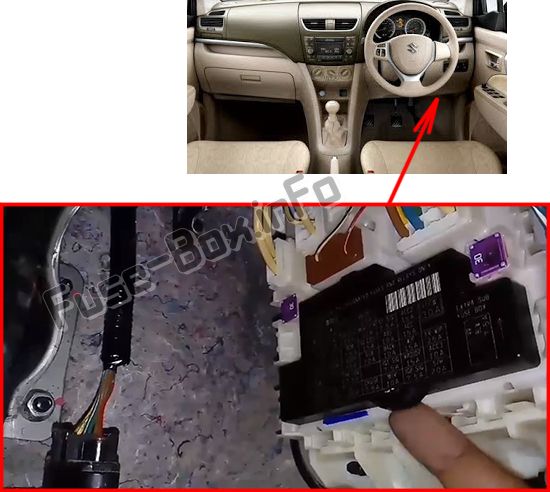

Он расположен под приборной панелью.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | A | Описание |
|---|---|---|
| 1 | 30 A | Ремень безопасности |
| 2 | — | Пусто |
| 3 | — | Пусто |
| 4 | 20 A | Задний дефростер |
| 5 | — | Пусто |
| 6 | — | Пусто |
| 7 | — | Пусто |
| 8 | 7.5 A | Сигнал пуска |
| 9 | 15 A | ACC-2 |
| 10 | 30 A | Электростеклоподъемники |
| 11 | 10 A | Аварийная сигнализация |
| 12 | — | Пусто |
| 13 | 15 A | Катушка зажигания |
| 14 | 10 A | Модуль управления ABS |
| 15 | 15 A | ACC |
| 16 | — | Пусто |
| 17 | 15 A | Гудок |
| 18 | 10 A | Стоп-сигналы |
| 19 | 10 A | Подушка безопасности |
| 20 | 10 A | Фонарь заднего хода |
| 21 | 15 A | Задний стеклоочиститель / омыватель |
| 22 | 25 A | Передний стеклоочиститель |
| 23 | 7.5 A | Плафон освещения салона |
| 24 | — | Пусто |
| 25 | 7.5 A | Задний противотуманный фонарь |
| 26 | — | Пусто |
| 27 | 7.5 A | Сигнал зажигания-1 |
| 28 | — | Пусто |
| 29 | — | Пусто |
| 30 | 15 A | Радио |
| 31 | 10 A | Габаритные огни |
| 32 | 20 A | Электрозамки дверей |
| 33 | 7.5 A | Круиз-контроль |
| 34 | 10 A | Приборная панель |
| 35 | 7.5 A | Сигнал зажигания-2 |
| 36 | — | Пусто |
| 37 | — | Пусто |
| 38 | — | Пусто |
| 39 | 7.5 A | Вентилятор заднего обдува |
| 40 | — | Пусто |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | A | Описание |
|---|---|---|
| 1 | 100 A | FL1 |
| 2 | 100 A | FL2 |
| 3 | 100 A | FL3 |
| 4 | 50 A | FL4 |
| 5 | 80 A | FL5 |
| 6 | 50 A | Выключатель зажигания -2 |
| 7 | — | Пусто |
| 8 | 15 A | Контроллер АКПП |
| 9 | — | Пусто |
| 10 | 10 A | Компрессор кондиционера |
| 11 | 15 A | Топливная система впрыска |
| 12 | — | Пусто |
| 13 | 60 A | Гидроусилитель руля |
| 14 | 30 A | Вентилятор радиатора |
| 15 | 40 A | Мотор ABS |
| 16 | 40 A | Вентилятор отопителя |
| 17 | 30 A | Стартер |
| 18 | — | Пусто |
| 19 | 30 A | Резервный |
| 20 | — | Пусто |
| 21 | 15 A | Фара левая |
| 22 | 25 A | Модуль управления ABS |
| 23 | 15 A | Фара правая |
| 24 | 20 A | Передний противотуманный фонарь |
| 25 | — | Пусто |
| 26 | 40 A | Выключатель зажигания |
| 27 | 7.5 A | Сигнал пуска |
| 28 | — | Пусто |
| 29 | — | Пусто |
| 30 | — | Пусто |
