В этой статье мы рассмотрим пятого поколения Suzuki Escudo / Vitara (LY), выпускаемого с 2015 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Suzuki Escudo 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Suzuki Escudo / Vitara 2016-2019…
Используется информация из руководства пользователя 2016 года. Расположение и функции предохранителей в автомобилях, произведенных в другие периоды, могут отличаться.
Перевод с японского, возможны неточности!

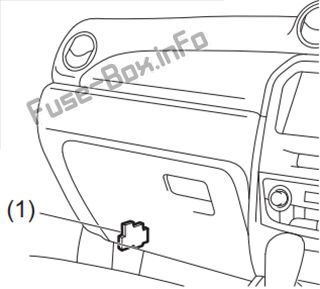

Расположение блока предохранителей
Он расположен под приборной панелью (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Название | А | Описание |
|---|---|---|---|
| 1 | — | — | Не используется |
| 2 | A-STOP | 10A | Остановка на холостом ходу |
| 3 | DOME | 10A | Внутреннее освещение |
| 4 | RADIO | 15A | Радио |
| 5 | P/W T | 20A | Электростеклоподъемники (таймер) |
| 6 | S/R | 20A | Не используется |
| 7 | HAZ | 10A | Аварийная сигнализация |
| 8 | HORN | 15A | Гудок |
| 9 | 4WD | 15A | Полный привод |
| 10 | TAIL | 10A | Задние габаритные огни |
| 11 | STL | 15A | Блокировка руля |
| 12 | DRL | 10A | Не используется |
| 13 | BCM | 7.5A | Блок управления кузовом (BCM) |
| 14 | STOP | 10A | Стоп-сигналы |
| 15 | RR FOG | 7.5A | Не используется |
| 16 | D/L | 20A | Центральный замок |
| 17 | RR DEF | 20A | Задний дефростер |
| 18 | MRR HTP | 10A | Подогрев зеркал |
| 19 | IG COIL | 15A | Катушка зажигания |
| 20 | A/B | 10A | Подушка безопасности |
| 21 | — | — | Не используется |
| 22 | CRUISE | 7.5A | Круиз-контроль |
| 23 | ST SIG | 7.5A | Стартер |
| 24 | ABS | 10A | ABS |
| 25 | BACK | 10A | Фары заднего хода |
| 26 | IG1 SIG | 7.5A | Рулевое управление с усилителем |
| 27 | MTR | 10A | Приборная панель |
| 28 | ACC2 | 15A | Розетка для аксессуаров |
| 29 | ACC | 15A | Зеркала боковые |
| 30 | WIP | 15A | Стеклоочиститель |
| 31 | RADIO2 | 15A | Не используется |
| 32 | IG2 SIG | 7.5A | Вентилятор отопителя |
| 33 | P/W | 30A | Электростеклоподъемники |
| 34 | FR WIP | 30A | Моторомойка передняя |
| 35 | ACC3 | 10A | Розетка для аксессуаров |
| 36 | S/H | 20A | Подогрев сидений |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Описание |
|---|---|---|---|
| 1 | IG1 SIG2 | 7.5A | Радиолокационный датчик |
| 2 | RDTR2 | 30A | Вентилятор радиатора (вспомогательный) |
| 3 | FR FOG | 20A | Передний противотуманный свет |
| 4 | H/L2 | 7.5A | Фары |
| 5 | H/L3 | 25A | Не используется |
| 6 | ABS2 | 25A | Контроллер ABS/ESP |
| 7 | H/L | 25A | Фары |
| 8 | B/U | 30A | Резервный аккумулятор |
| 9 | DCDC2 | 30A | Не используется |
| 10 | IGN | 40A | Зажигание |
| 11 | ABS | 40A | ABS |
| 12 | ST | 30A | Стартер |
| 13 | T/M3 | 7.5A | Не используется |
| 14 | F/HTR | 30A | Не используется |
| 15 | RDTR | 30A | Вентилятор радиатора |
| 16 | T/M2 | 30A | Не используется |
| 17 | T/M PUMP | 40A | Не используется |
| 18 | DCDC | 30A | Не используется |
| 19 | — | — | Не используется |
| 20 | FI | 20A | Форсунки топлива |
| 21 | CPRSR | 10A | Компрессор |
| 22 | T/M1 | 15A | Не используется |
| 23 | BLW | 30A | Вентилятор отопителя |
| 24 | — | — | Не используется |
| 25 | T/M5 | 15A | Не используется |
| 26 | ST SIG | 7.5A | Остановка на холостом ходу |
| 27 | H/L L | 15A | Фара (левая) |
| 28 | H/L HI L | 15A | Фара дальний свет (левая) |
| 29 | — | — | Не используется |
| 30 | — | — | Не используется |
| 31 | FI | 15A | Не используется |
| 32 | H/L R | 15A | Фара (правая) |
| 33 | H/L HI R | 15A | Фара дальний свет (правая) |
