Компактный автомобиль Suzuki Forenza (Reno) производился с 2003 по 2009 год. В этой статье вы найдете схемы блоков предохранителей Suzuki Forenza (Reno) 2003, 2004, 2005, 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Suzuki Forenza / Reno 2003-2009

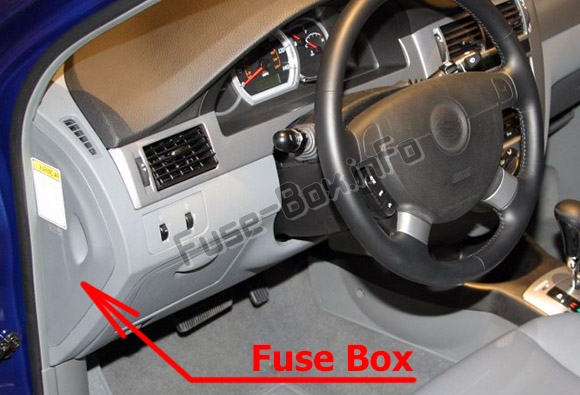

Расположение блока предохранителей
Он расположен на стороне водителя панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| Название | А | Описание |
|---|---|---|
| AIRBAG | 10 | Подушка безопасности |
| WPR | 25 | Стеклоочиститель |
| RADIO/CLK | 10 | Радио/Часы |
| ECM | 10 | Модуль управления двигателем |
| AIRBAG | 10 | Датчик классификации occupancy |
| AUX LTR | 15 | Дополнительная розетка |
| TRN SIG LAMPS | 15 | Указатели поворота |
| ABS | 10 | Антиблокировочная система тормозов |
| LTR | 15 | Прикуриватель |
| CLSTR, BTSI | 10 | Приборная панель, соленоид BTSI |
| RKE | 10 | Бесключевой доступ |
| BCK/UP | 10 | Задний ход |
| BLANK | — | Не используется |
| TCM | 10 | Модуль управления трансмиссией |
| ENG FUSE BOX, DRL | 10 | Блок предохранителей двигателя, дневные ходовые огни |
| HAZRD LAMPS | 15 | Аварийные огни |
| A/C, CLK | 15 | Переключатель кондиционера, часы |
| HVAC | 20 | Отопление, вентиляция и кондиционирование |
| RKE | 15 | Бесключевой доступ |
| RADIO | 15 | Радио |
| S/ROOF | 15 | Солнцезащитный люк |
| DLC | 10 | Диагностический разъем |
| SPARE | 10 | Резервный предохранитель |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в отсеке двигателя
| Название | А | Описание |
|---|---|---|
| HEAD LAMPS | 25 | Фары |
| ECM | 10 | Модуль управления двигателем |
| I/P FUSE | 15 | Предохранители панели приборов |
| FUEL PUMP | 15 | Топливный насос |
| A/C | 10 | Кондиционер |
| HORN | 15 | Гудок |
| HI BEAM | 15 | Фары ближний свет |
| DRIVER’S PWR WNDW | 20 | Электростеклоподъемник водителя |
| STOP LAMPS | 15 | Стоп-сигналы |
| DR/LCK | 15 | Замок дверей |
| MIR HTD | 10 | Подогрев зеркал |
| FRT FOG | 15 | Передний туман |
| ILLUM LT | 10 | Лампа номерного знака, левый габаритный огонь |
| INJ | 15 | Форсунка |
| ENG SNSR | 15 | Соленоид продувки поглотителя EVAP, H02S, реле вентилятора охлаждения, датчик CMP |
| LOW BEAM LT | 10 | Фары ближний свет левый |
| ILLUM RT | 10 | Цепь подсветки, правый габаритный огонь |
| LOW BEAM RT | 10 | Фары ближний свет правый |
| SPARE | 25 | Резервный |
| SPARE | 15 | Резервный |
| SPARE | 10 | Резервный |
| BATT PWR | 30 | Питание аккумулятора |
| ABS | 60 | Антиблокировочная система тормозов |
| HVAC BLWR | 30 | Вентилятор HVAC |
| IGN 2 | 30 | Зажигание 2 |
| IGN 1 | 30 | Зажигание 1 |
| FUSE PLR | Экстрактор предохранителей | |
| COOL FAN LOW | 20 | Вентилятор охлаждения низкая скорость |
| DEFOG | 30 | Омыватель заднего стекла |
| COOL FAN HI | 30 | Вентилятор охлаждения высокая скорость |
| PWR WNDW | 20 | Электростеклоподъемники |
| Реле | ||
| COOL FAN LOW | Вентилятор охлаждения низкая скорость | |
| FRT FOG | Передний туман | |
| ILLUM | Реле подсветки | |
| A/C CMPRSR | Компрессор кондиционера | |
| HORN | Гудок | |
| DEFOG | Омыватель заднего стекла | |
| FUEL PUMP | Топливный насос | |
| MAIN | Главное реле | |
| COOL FAN HI | Вентилятор охлаждения высокая скорость | |
| PWR WNDW | Электростеклоподъемники | |
| HEAD LAMPS | Реле фар |
