В этой статье мы рассматриваем Suzuki Ignis второго поколения, выпускавшийся с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Suzuki Ignis 2016, 2017, 2018 и 2019, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Suzuki Ignis 2016-2019…
Расположение блока предохранителей

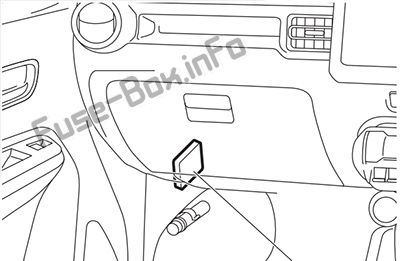

Блок предохранителей расположен под приборной панелью (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Название | А | Описание |
|---|---|---|---|
| 1 | P/W | 30A | Электростеклоподъемники |
| 2 | MTR | 10A | Приборы |
| 3 | IG | 15A | Зажигание |
| 4 | IG1 SIG2 | 5A | Рулевое управление с электроусилителем |
| 5 | SHIFT | 20A | Не используется |
| 6 | S/R | 20A | Не используется |
| 7 | — | — | Не используется |
| 8 | D/L | 20A | Центральный замок |
| 9 | STL | 15A | Рулевой замок |
| 10 | HAZ | 10A | Аварийная сигнализация |
| 11 | A-STOP | 5A | Контроллер двигателя |
| 12 | RR FOG | 10A | Задний противотуманный фонарь |
| 13 | ABS | 5A | ABS/ESP |
| 14 | S/H | 15A | Подогрев сидений |
| 15 | IG1 SIG3 | 5A | Камера |
| 16 | DOME2 | 10A | Внутреннее освещение |
| 17 | DOME | 5A | Приборы |
| 18 | RADIO | 15A | Радио |
| 19 | CONT | 5A | Не используется |
| 20 | KEY2 | 5A | Замок зажигания |
| 21 | P/WT | 20 A | Функция таймера электростеклоподъемников |
| 22 | KEY | 5A | Замок зажигания |
| 23 | HORN | 15A | Сигнал |
| 24 | TAIL | 5A | Задний фонарь левый (С автоматической системой освещения) |
| 25 | TAIL | 10A | Задние фонари левый и правый (Без автоматической системы освещения) Задний фонарь правый (С автоматической системой освещения) |
| 26 | A/B | 10A | Подушка безопасности |
| 27 | IG1 SIG | 10A | Система Stop/Start или BCM |
| 28 | BACK | 10A | Задний ход |
| 29 | ACC3 | 5A | Не используется |
| 30 | RR DEF | 20A | Задний дефростер |
| 31 | MRR HTR | 10A | Подогрев боковых зеркал |
| 32 | ACC2 | 15A | Розетка для аксессуаров |
| 33 | ACC | 5A | Радио |
| 34 | WIP | 10A | Задний стеклоочиститель |
| 35 | IG2 SIG | 5A | Вентилятор печки |
| 36 | WASH | 15A | Мотор омывателя |
| 37 | FR WIP | 25A | Стеклоочиститель |
| 38 | STOP | 10A | Стоп-сигналы |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Описание |
|---|---|---|---|
| 1 | P/S | 50A | Рулевое управление с электроусилителем |
| 2 | — | — | Не используется |
| 3 | CPRSR | 10A | Компрессор |
| 4 | H/L HI SOL | 25A | Фары LED |
| 5 | H/L L | 15A | Фара (левая) |
| 6 | H/L R | 15A | Фара (правая) |
| 7 | ST | 30A | Стартер |
| 8 | RDTR | 30A | Вентилятор радиатора |
| 9 | ST2 | 30A | Стартер |
| 10 | IGN2 | 40A | Замок зажигания |
| 11 | — | — | Не используется |
| 12 | T/M PUMP | 30A | Электрический масляный насос |
| 13 | B/U | 30A | Фонари заднего хода |
| 14 | — | — | Не используется |
| 15 | FR FOG | 15A | Передние противотуманные фары |
| 16 | SUB BAT | 30A | Вспомогательный аккумулятор |
| 17 | BLW | 30A | Вентилятор печки |
| 18 | — | — | Не используется |
| 19 | ST SIG | 5A | Контроллер двигателя |
| 20 | — | — | Не используется |
| 21 | H/L HI L | 15A | Фары LED (левая) |
| 22 | H/L HI R | 15A | Фары LED (правая) |
| 23 | T/M | 15A | Контроллер CVT |
| 24 | T/M PUMP2 | 15A | Электрический масляный насос |
| 25 | FI | 15A | Форсунки топлива |
| 26 | ABS MOT | 40A | Мотор ABS |
| 27 | ABS SOL | 25A | Соленоид ABS |
| 28 | — | — | Не используется |
| 29 | T/M2 | 10A | Не используется |
| 30 | T/M3 | 5A | Не используется |
| 31 | IGN | 40A | Замок зажигания |
