Субкомпактный хэтчбек Suzuki Baleno доступен с 2015 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Suzuki Baleno 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Suzuki / Maruti Baleno 2015-2019…
Расположение блока предохранителей

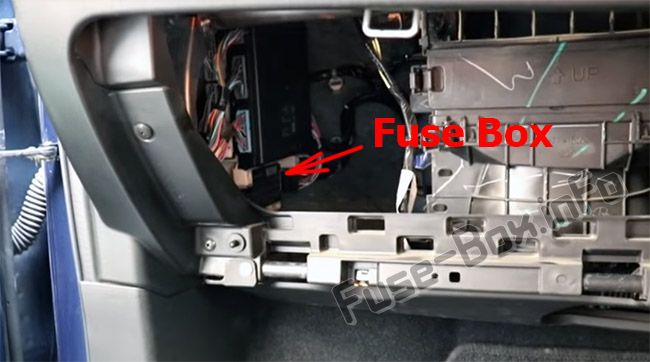

Он расположен под левой стороной панели приборов.
Схема блока предохранителей (в.1)
(Без системы бесключевого запуска или системы бесключевого доступа)
Назначение предохранителей в пассажирском отсеке (Без системы бесключевого запуска или системы бесключевого доступа)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 10 | Задний ход |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Приборная панель |
| 4 | 10 | Стеклоочиститель |
| 5 | 5 | Сигнал зажигания-2 |
| 6 | 15 | Омыватель |
| 7 | 25 | Передний стеклоочиститель |
| 8 | 10 | Задние фонари |
| 9 | 10 | Аварийная сигнализация |
| 10 | 10 | Стоп-сигнал |
| 11 | 30 | Электростеклоподъемники |
| 12 | 15 | ACC-2 |
| 13 | 5 | ACC |
| 14 | 5 | Сигнал пуска |
| 15 | 10 | Сигнал зажигания-1 |
| 16 | 10 | Подушка безопасности |
| 17 | 5 | Модуль управления ABS (если установлен) |
| 18 | 15 | Сигнал горна |
| 19 | 20 | Центральный замок |
| 20 | 25 | Задний дефростер |
| 21 | 15 | Радио |
| 22 | 5 | Потолочный светильник |
| 23 | 10 | Потолочный светильник-2 |
Схема блока предохранителей (в.2)
(С системой бесключевого запуска или системой бесключевого доступа)
Назначение предохранителей в пассажирском отсеке (С системой бесключевого запуска или системой бесключевого доступа)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 30 | Электростеклоподъемники |
| 2 | 10 | Приборная панель |
| 3 | 15 | Катушка зажигания |
| 4 | 5 | Сигнал зажигания-1 2 |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20 | Центральный замок |
| 9 | 15 | Рулевой замок |
| 10 | 10 | Аварийная сигнализация |
| 11 | 5 | Контроллер A-STOP |
| 12 | 10 | Задний противотуманный фонарь |
| 13 | 5 | Модуль управления ABS |
| 14 | 15 | Подогрев сиденья |
| 15 | 5 | Сигнал зажигания-1 3 |
| 16 | 10 | Потолочный светильник-2 |
| 17 | 5 | Потолочный светильник |
| 18 | 15 | Радио |
| 19 | 5 | CONT |
| 20 | 5 | Ключ 2 |
| 21 | 20 | Таймер электростеклоподъемников |
| 22 | 5 | Ключ |
| 23 | 15 | Сигнал горна |
| 24 | 5 | Задние фонари (Левый) |
| 25 | 10 | Задние фонари |
| 26 | 10 | Подушка безопасности |
| 27 | 10 | Сигнал зажигания-1 |
| 28 | 10 | Задний ход |
| 29 | 5 | ACC-3 |
| 30 | 20 | Задний дефростер |
| 31 | 10 | Подогрев зеркал |
| 32 | 15 | ACC-2 |
| 33 | 5 | ACC |
| 34 | 10 | Стеклоочиститель |
| 35 | 5 | Сигнал зажигания-2 |
| 36 | 15 | Омыватель |
| 37 | 25 | Передний стеклоочиститель |
| 38 | 10 | Стоп-сигнал |
| 39 | — | Не используется |
| 40 | 25 | Задний дефростер 2 |
Расположение блока предохранителей
Схема блока предохранителей
Основные предохранители (расположены на аккумуляторе)
Блоки предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Функция/компонент |
|---|---|---|
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 150 | FL6 |
| 7 | 30 | Стартер |
| 8 | 30 | Вентилятор отопителя |
| 9 | 40 | Аккумулятор |
| 10 | 40 | Мотор ABS |
| 11 | 40 | Выключатель зажигания |
| 12 | 30 | B/U |
| 13 | 30 | Вспомогательный аккумулятор |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 25 | Модуль управления ABS |
| 17 | 15 | Фара (Левая) |
| 18 | 15 | Фара (Правая) |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 30 | Вентилятор радиатора |
| 22 | 60 | Рулевое управление с электроприводом |
| 23 | 5 | ЭБУ |
| 24 | 20 | Топливный насос |
| 25 | 20 | Передний противотуманный фонарь |
| 26 | 10 | Воздушный компрессор |
| 27 | 50 | Выключатель зажигания 2 |
| 28 | 15 | Трансмиссия |
| 29 | 15 | FI (GAS) |
| 29 | 30 | Основной FI (DIESEL) |
| 30 | 15 | Насос CVT |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 5 | Сигнал пуска |
| 34 | — | Не используется |
| 35 | 20 | INJ DRV (DIESEL) |
| 36 | — | Не используется |
| 37 | 10 | FI (DIESEL) |
| 38 | — | Не используется |
| 39 | 25 | Верхний свет фар |
| 40 | 15 | Верхний свет фары (Правая) |
| 41 | 15 | Верхний свет фары (Левая) |
