В этой статье мы рассмотрим Suzuki Swift второго поколения, выпускавшийся с 2004 по 2010 год. В этой статье вы найдете схемы блоков предохранителей Suzuki Swift 2004, 2005, 2006, 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Suzuki Swift 2004-2010

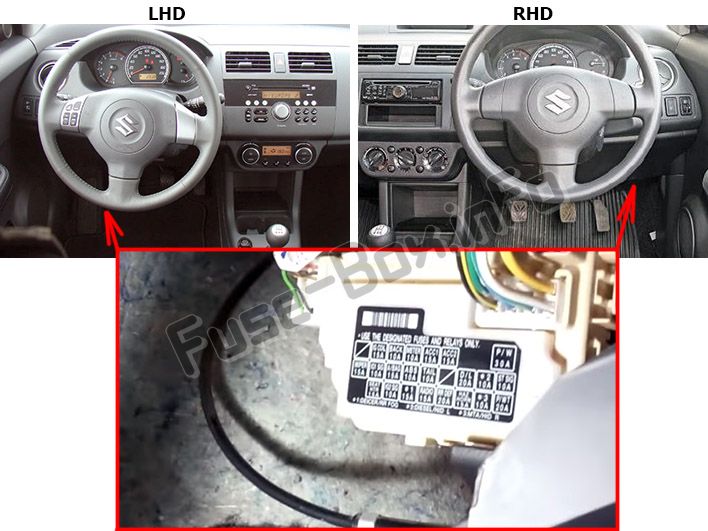

Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью (со стороны водителя).
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | А | Функция/компонент |
|---|---|---|
| 1 | — | Не используется |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Задний ход |
| 4 | 10 | Приборы |
| 5 | 15 | Прикуриватель |
| 6 | 15 | Аксессуары |
| 7 | 30 | Электростеклоподъемники |
| 8 | 15 | Стеклоочиститель / омыватель |
| 9 | 10 | Рулевое управление с электроприводом / Сигнал IG1 |
| 10 | 15 | Подушка безопасности |
| 11 | 10 | Антиблокировочная система тормозов |
| 12 | 10 | Габаритные огни |
| 13 | — | Не используется |
| 14 | 20 | Центральный замок |
| 15 | 10 | Иммобилайзер (дизельный двигатель) |
| 16 | 10 | Стартер |
| 17 | — | Не используется |
| 18 | 10 | Обогреватель / Сигнал IG2 |
| 19 | 15 | Задний противотуманный фонарь |
| 20 | 15 | Радио / Плафон |
| 21 | 20 | Задний стеклоочиститель |
| 22 | 15 | Сигнал / Аварийная сигнализация |
| 23 | — | Не используется |
| 24 | — | Не используется |
Расположение блока предохранителей
Схема блока предохранителей (Бензиновый двигатель)
Назначение предохранителей и реле в моторном отсеке (Бензиновый двигатель)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 80 | Все электрические нагрузки |
| 2 | 50 | Электростеклоподъемники, Зажигание, Стеклоочиститель, Стартер |
| 3 | 50 | Габаритные огни, Задний обогрев, Центральный замок, Аварийная сигнализация/Сигнал, Плафон |
| 4 | 80 | Обогреватель, Компрессор кондиционера, Рулевое управление с электроприводом |
| 5 | 80 | Вентилятор радиатора, Передние противотуманные фары, Фары |
| 16 | 30 | Обогреватель |
| 17 | 15 | FI |
| 18 | 10 | Компрессор кондиционера |
| 19 | — | Не используется |
| 20 | 15 | Выключатель стоп-сигнала |
| 21 | 30 | Блок управления ABS |
| 22 | 30 | Стартер |
| 23 | — | Не используется |
| 24 | 50 | Блок управления рулевым управлением с электроприводом |
| 25 | 30 | Замок зажигания |
| 26 | 30 | Вентилятор радиатора |
| 27 | — | Не используется |
| 28 | 30 | Блок управления ABS |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 | Передние противотуманные фары |
| 32 | 15 | Фара (левая) |
| 33 | 15 | Фара (правая) |
| Реле | ||
| 6 | Реле вентилятора радиатора №1 | |
| 7 | Реле вентилятора радиатора №2 | |
| 8 | Реле вентилятора радиатора №3 | |
| 9 | Реле стартера | |
| 10 | Главное реле | |
| 11 | Не используется | |
| 12 | Реле передних противотуманных фар | |
| 13 | Реле топливного насоса | |
| 14 | Реле компрессора кондиционера | |
| 15 | Не используется |
Схема блока предохранителей (Дизельный двигатель)
Назначение предохранителей и реле в моторном отсеке (Дизельный двигатель)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 30 | Стартер |
| 2 | 10 | Компрессор кондиционера |
| 3 | 15 | Топливный насос |
| 4 | 30 | FI |
| 5 | 30 | Обогреватель |
| 6 | 30 | Вентилятор радиатора |
| 7 | 50 | Блок управления рулевым управлением с электроприводом |
| 13 | 30 | Блок управления ABS |
| 14 | 30 | Блок управления ABS |
| 15 | 15 | Выключатель стоп-сигнала |
| 16 | 15 | Фара (правая) |
| 17 | 15 | Фара (левая) |
| 18 | 15 | Передние противотуманные фары |
| 19 | 30 | Замок зажигания |
| 20 | 50 | Электростеклоподъемники, Зажигание, Стеклоочиститель, Стартер |
| 21 | 100 | Главный |
| 22 | 100 | EPS, Кондиционер, Топливный насос, IG1 |
| 23 | 100 | Фары, ABS, Аксессуары, IG2 |
| 24 | 50 | Распределительный блок |
| 25 | 80 | Контроллер свечей накаливания |
| 29 | 20 | ПТФ |
| 30 | 20 | ЭБУ (если установлено) |
| 31 | 10 | ЭБУ, EGR |
| Реле | ||
| 8 | Реле вентилятора радиатора №1 | |
| 9 | Реле вентилятора радиатора №2 | |
| 10 | Реле вентилятора радиатора №3 | |
| 11 | Реле компрессора кондиционера | |
| 12 | Реле стартера | |
| 26 | Реле противотуманных фар | |
| 27 | Реле топливного насоса | |
| 28 | Главное реле ПТФ |
