В этой статье мы рассмотрим Suzuki SX4 первого поколения, выпускавшийся с 2006 по 2014 год. Здесь вы найдете схемы блоков предохранителей Suzuki SX4 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Suzuki SX4 2006-2014
Расположение блока предохранителей

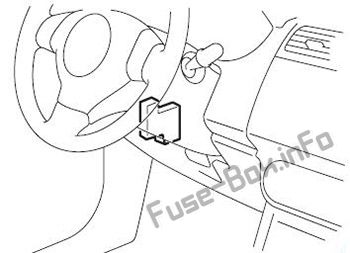

Он расположен под приборной панелью (со стороны водителя).
Схема блока предохранителей
Назначение предохранителей в салоне
| № | А | Защищаемая функция |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Задний ход |
| 4 | 10 | Приборная панель |
| 5 | 15 | Аксессуары |
| 6 | 15 | Аксессуары 2 |
| 7 | 30 | Электростеклоподъемники |
| 8 | 30 | Стеклоочиститель |
| 9 | 10 | Сигнал IG1 |
| 10 | 15 | Подушка безопасности |
| 11 | 10 | Антиблокировочная система тормозов |
| 12 | 15 | Suzuki: 4WD Maruti: Задний фонарь |
| 13 | 15 | Стоп-сигналы |
| 14 | 20 | Центральный замок |
| 15 | 10 | ЭБУ (только дизель) |
| 16 | 10 | Сигнал ST |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Сигнал IG 2 |
| 19 | 10 | Задний фонарь |
| 20 | 15 | Салонное освещение |
| 21 | 30 | Задний обогрев стекла |
| 22 | 15 | Гудок / Аварийная сигнализация |
| 23 | 15 | Аудиосистема |
| 24 | 30 | Задний обогрев стекла (седан) |
Расположение блока предохранителей
Бензин
Дизель
Схема блока предохранителей (Бензин)
Назначение предохранителей и реле в моторном отсеке (Бензин)
| № | А | Защищаемая функция |
|---|---|---|
| 1 | 80 | Вся электрическая нагрузка |
| 2 | 50 | Электростеклоподъемники, Зажигание, Стеклоочиститель, Старт |
| 3 | 50 | Задний фонарь, Задний обогрев стекла, Центральный замок, Аварийная сигнализация/Гудок, Салонное освещение |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 15 | Фары (правая) |
| 7 | 15 | Фары (левая) |
| 8 | 20 | Передний противотуманный свет |
| 9 | — | Не используется |
| 10 | 40 | Модуль управления ABS |
| 11 | 30 | Вентилятор радиатора |
| 12 | 30 | Модуль управления ABS |
| 13 | 30 | Стартер |
| 14 | 50 | Замок зажигания |
| 15 | 30 | Вентилятор печки |
| 16 | 20 | Компрессор кондиционера |
| 17 | 15 | Мотор дроссельной заслонки |
| 18 | 15 | Автоматическая трансмиссия |
| 19 | 15 | Топливная система |
| Реле | ||
| 20 | Реле автоматической трансмиссии | |
| 21 | Реле компрессора кондиционера | |
| 22 | Реле топливного насоса | |
| 23 | Реле вентилятора конденсера | |
| 24 | Реле переднего противотуманного света | |
| 25 | Реле мотора дроссельной заслонки | |
| 26 | FI MAIN | |
| 27 | Реле стартера | |
| 28 | Реле вентилятора радиатора | |
| 29 | Реле вентилятора радиатора 2 | |
| 30 | Реле вентилятора радиатора 3 |
Схема блока предохранителей (Дизель)
Назначение предохранителей и реле в моторном отсеке (Дизель)
| № | А | Функция/Компонент |
|---|---|---|
| 2 | 20 | FI |
| 3 | 10 | INJ DVR |
| 4 | 15 | Фары (правая) |
| 5 | 15 | Фары (левая) |
| 6 | 20 | Передний противотуманный свет |
| 7 | 60 | Модуль управления рулевым управлением |
| 8 | 40 | Модуль управления ABS |
| 0 | 30 | Вентилятор радиатора |
| 10 | 30 | Модуль управления ABS |
| 11 | 30 | Стартер |
| 12 | 50 | Замок зажигания |
| 13 | 30 | Вентилятор печки |
| 14 | 10 | Компрессор кондиционера |
| 15 | 20 | Топливный насос |
| 16 | 30 | CDSR |
| 17 | 30 | Впрыск топлива |
| 29 | 50 | IGN2 |
| 30 | 80 | Подсвеченные свечи |
| 31 | 30 | Нагреватель топлива |
| 32 | 140 | Основной |
| 33 | 50 | Освещение |
| 34 | 30 | Доп. обогреватель 1 |
| 35 | 30 | Доп. обогреватель 3 |
| 36 | 30 | Доп. обогреватель 2 |
| 37 | — | +B2 |
| 38 | — | +B1 |
| Реле | ||
| 1 | Основное реле FI | |
| 18 | Не используется | |
| 19 | Реле компрессора кондиционера | |
| 20 | Реле топливного насоса | |
| 21 | Не используется | |
| 22 | Реле переднего противотуманного света | |
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | Реле стартера | |
| 26 | Реле вентилятора радиатора | |
| 27 | Реле вентилятора радиатора 3 | |
| 28 | Реле вентилятора радиатора 2 |
